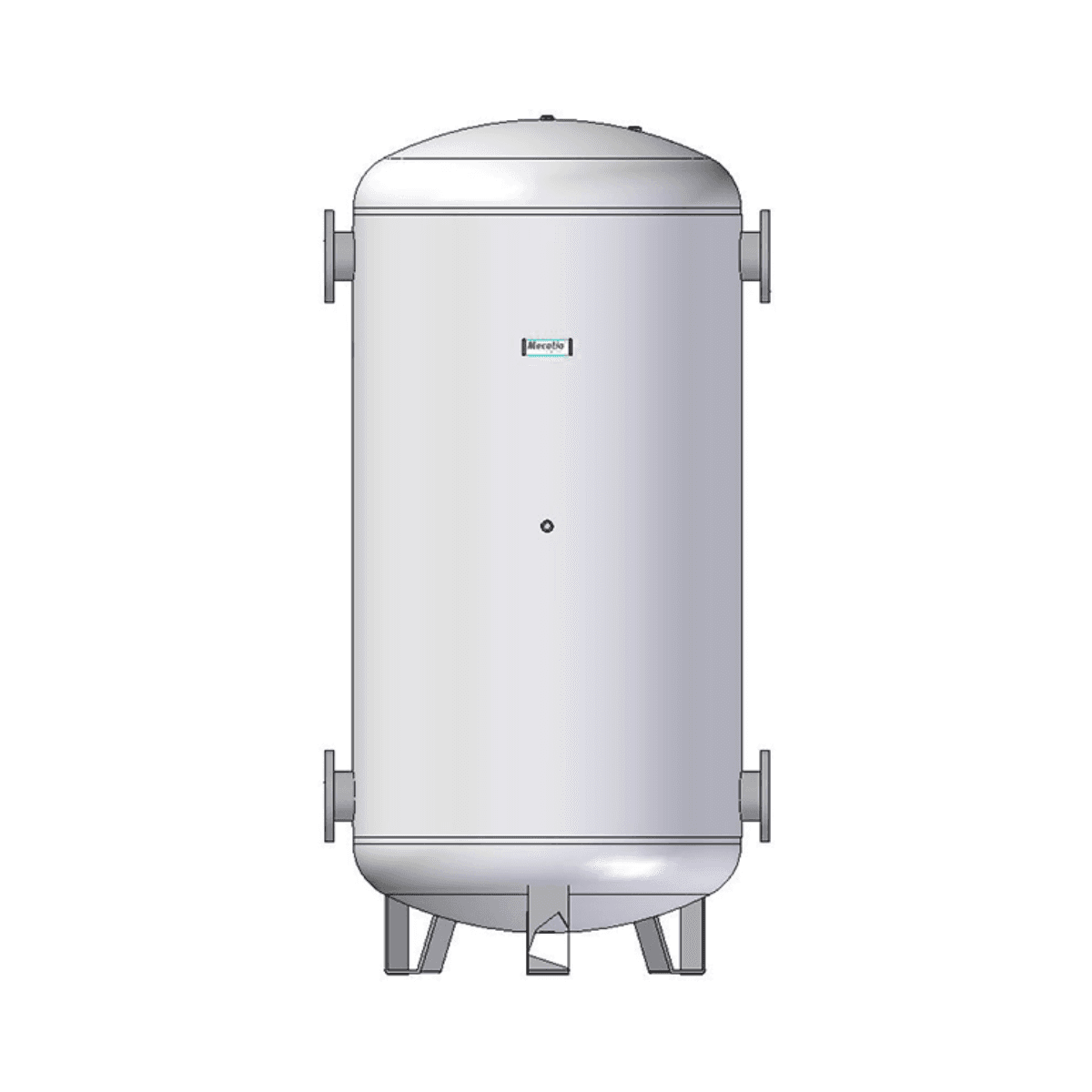

Inercialna posoda iz nerjavečega jekla Mecalia DPI/DI s prostornino 100 litrov

Akumulačná nádrž s inerciou Mecalia DPI/DI 100 litrov, referencia 02704, je navrhnutá na akumuláciu studenej alebo teplej vody z primárneho okruhu v inštaláciách vykurovania a klimatizácie. Je vyrobená z nerezovej ocele AISI 304, obsahuje tepelnú izoláciu a je určená na vertikálnu inštaláciu na podlahu.

S maximálnym pracovným tlakom 6 barov a teplotným rozsahom od -10 do 90 stupňov Celzia táto nádrž umožňuje zvýšiť dostupný objem vody v okruhu a podporuje stabilnejšiu prevádzku systémov s tepelným čerpadlom, kotlom, solárnou energiou alebo zariadeniami na výrobu studenej vody.

Akumulačná nádrž s inerciou 100 litrov pre vykurovanie a klimatizáciu

Mecalia DPI/DI 100 funguje ako akumulačný objem v rámci primárneho okruhu inštalácie. Jej úlohou je ukladať tepelnú energiu vo forme teplej alebo studenej vody a vytvárať rezervu, ktorú možno využiť podľa potreby inštalácie.

Zaradenie akumulačnej nádrže môže pomôcť zvýšiť dostupný hydraulický objem a stabilizovať prevádzku inštalácie, najmä v systémoch klimatizácie a vykurovania pracujúcich s generátormi ako tepelné čerpadlá, kotly alebo solárne systémy.

Vyrobené z nerezovej ocele AISI 304

Telo nádrže je vyrobené z nerezovej ocele AISI 304, ktorá poskytuje odolnú konštrukciu na použitie s vodou primárneho okruhu.

Mecalia tento model určuje výhradne pre prevádzku v uzavretých okruhoch. Nádrž nie je určená na priame akumulovanie teplej úžitkovej vody, preto sa musí používať iba v rámci hydraulických aplikácií uvedených výrobcom.

Vhodné pre studenú aj teplú vodu

Nádrž možno používať s teplou aj studenou vodou z primárneho okruhu. Jej prevádzková teplota je v rozsahu -10 až 90 stupňov Celzia, čo umožňuje integráciu do rôznych konfigurácií vykurovania a chladenia.

Medzi aplikácie uvedené spoločnosťou Mecalia patria klimatizačné inštalácie s chladiacou jednotkou vody, solárne systémy, tepelné čerpadlá a kotly.

Pracovný tlak 6 barov

Mecalia DPI/DI 100 je pripravená pracovať pri maximálnom tlaku 6 barov. Inštalácia musí vždy obsahovať vhodné hydraulické ochranné prvky a Mecalia výslovne uvádza potrebu inštalácie bezpečnostných ventilov.

Tlak, teplota a hydraulická konfigurácia inštalácie musia zostať v medziach stanovených výrobcom.

Tepelná izolácia z polyuretánu

Nádrž obsahuje tepelnú izoláciu z injektovanej tuhej polyuretánovej peny s deklarovanou tepelnou vodivosťou 0,022 wattov na meter a stupeň Celzia a hustotou v rozsahu 45 až 50 kilogramov na kubický meter.

Pena je bez HCFC a znižuje tepelné výmeny medzi akumulovanou vodou a okolím, čím pomáha dlhšie udržať teplotu v okruhu.

Vonkajší povrch je podľa kapacity nádrže upravený polotuhým PVC alebo polyesterovým obalom.

Vertikálna inštalácia na podlahu

DPI/DI 100 je navrhnutá na vertikálnu inštaláciu s oporou o podlahu. Nádrž má v spodnej časti nohy, ktoré poskytujú stabilný podklad a udržiavajú plášť oddelený od montážneho povrchu.

Jej vertikálny formát umožňuje sústrediť 100 litrov kapacity na malú plochu, čo uľahčuje integráciu do technických miestností a priestorov určených pre vykurovacie a klimatizačné zariadenia.

Štyri hlavné závitové pripojenia

Nádrže DPI/DI do 500 litrov obsahujú štyri hlavné hrdlá s vnútorným závitom. V modeli 100 litrov majú hlavné pripojenia pre vykurovacie a chladiace okruhy veľkosť 1 a pol palca.

Tieto pripojenia umožňujú nakonfigurovať nádrž ako akumulačný a hydraulicky integračný prvok medzi generátorom a spotrebiteľskými okruhmi.

Pripojenia Mecalia DPI/DI 100

• Odvzdušnenie: pripojenie 1/2 palca.
• Bezpečnostný ventil: pripojenie 1/2 palca.
• Výstup do tepelného okruhu: pripojenie 1 a pol palca.
• Výstup do chladiaceho okruhu: pripojenie 1 a pol palca.
• Vypúšťanie: pripojenie 3/4 palca.
• Vstup z chladiacej jednotky alebo návrat do kotla: pripojenie 1 a pol palca.
• Prípojka pre teplomer: pripojenie 1/2 palca.
• Vstup z kotla alebo návrat do chladiacej jednotky: pripojenie 1 a pol palca.

Pripravené pre rôzne hydraulické konfigurácie

Rozloženie pripojení umožňuje používať nádrž so zariadeniami určenými na výrobu tepla aj chladu. Mecalia uvádza špecifické prípojky pre vstup z kotla, návrat do kotla, vstup z chladiacej jednotky, návrat do chladiacej jednotky a výstupy do spotrebiteľských okruhov.

Disponuje aj samostatnými pripojeniami pre odvzdušnenie, vypúšťanie, bezpečnostný ventil a teplomer, čo uľahčuje integráciu potrebných pomocných prvkov v inštalácii.

Kompaktné rozmery pre kapacitu 100 litrov

Model DPI/DI 100 má približný vonkajší priemer 520 milimetrov a celkovú výšku 963 milimetrov.

Valcové telo má uvedenú užitočnú výšku 600 milimetrov a celok má približnú hmotnosť 26 kilogramov.

Tieto rozmery uľahčujú plánovanie potrebného priestoru v technickej miestnosti a treba ich zohľadniť na zabezpečenie dostatočného prístupu počas inštalácie a údržby.

Aplikácie s tepelným čerpadlom a aerotermiou

Medzi aplikácie uvedené spoločnosťou Mecalia patrí ohrev alebo chladenie pomocou tepelného čerpadla. Preto možno DPI/DI 100 integrovať ako akumulačnú nádrž v kompatibilných inštaláciách aerotermie, ktoré vyžadujú zvýšenie objemu vody v primárnom okruhu.

Dimenzovanie nádrže sa musí vykonať podľa hydraulických potrieb systému a pokynov výrobcu tepelného čerpadla alebo nainštalovaného generátora.

Použitie s kotlami, solárnou energiou a chladiacimi jednotkami

Okrem tepelných čerpadiel Mecalia počíta s použitím radu DPI/DI s kotlami, solárnymi systémami a chladiacimi jednotkami vody.

Nádrž môže slúžiť ako akumulačný prvok tepelnej energie, ktorý prispôsobuje výrobu generátora potrebám okruhu, a to pri vykurovacích aj chladiacich aplikáciách.

Technické vlastnosti Mecalia DPI/DI 100

• Značka: Mecalia.
• Referencia: 02704.
• Model: DPI/DI 100.
• Typ produktu: akumulačná nádrž s inerciou.
• Kapacita: 100 litrov.
• Materiál: nerezová oceľ AISI 304.
• Aplikácia: studená alebo teplá voda primárneho okruhu.
• Použitie: vykurovanie a klimatizácia.
• Prevádzka: uzavretý okruh.
• Vhodné pre teplú úžitkovú vodu: nie.
• Maximálny pracovný tlak: 6 barov.
• Pracovná teplota: od -10 do 90 stupňov Celzia.
• Inštalácia: vertikálne na podlahu.
• Vonkajší priemer: 520 milimetrov.
• Celková výška: 963 milimetrov.
• Výška telesa uvedená výrobcom: 600 milimetrov.
• Hmotnosť: približne 26 kilogramov.
• Hlavné pripojenia: vnútorný závit 1 a pol palca.
• Pripojenie odvzdušnenia: 1/2 palca.
• Pripojenie bezpečnostného ventilu: 1/2 palca.
• Pripojenie vypúšťania: 3/4 palca.
• Pripojenie pre teplomer: 1/2 palca.
• Izolácia: injektovaná tuhá polyuretánová pena.
• Tepelná vodivosť izolácie: 0,022 wattov na meter a stupeň Celzia.
• Hustota izolácie: od 45 do 50 kilogramov na kubický meter.
• Izolácia bez HCFC: áno.
• Kompatibilné zdroje výroby: tepelné čerpadlo, kotol, solárna energia a chladiaca jednotka vody.

Nerezová akumulačná nádrž na stabilizáciu primárneho okruhu

Mecalia DPI/DI 100 ponúka kapacitu 100 litrov v nádrži z nerezovej ocele AISI 304 pripravenej na prácu s teplou aj studenou vodou. Jej tepelná izolácia, pracovný tlak 6 barov a viacero pripojení umožňujú integráciu do širokej škály vykurovacích a klimatizačných systémov.

Jej kompatibilita s tepelnými čerpadlami, kotlami, solárnou energiou a chladiacimi jednotkami ju robí mimoriadne užitočnou ako akumulačný objem v inštaláciách, kde je potrebná väčšia tepelná zotrvačnosť a stabilnejšia hydraulická prevádzka, vždy v uzavretom okruhu a bez priameho použitia pre teplú úžitkovú vodu.
