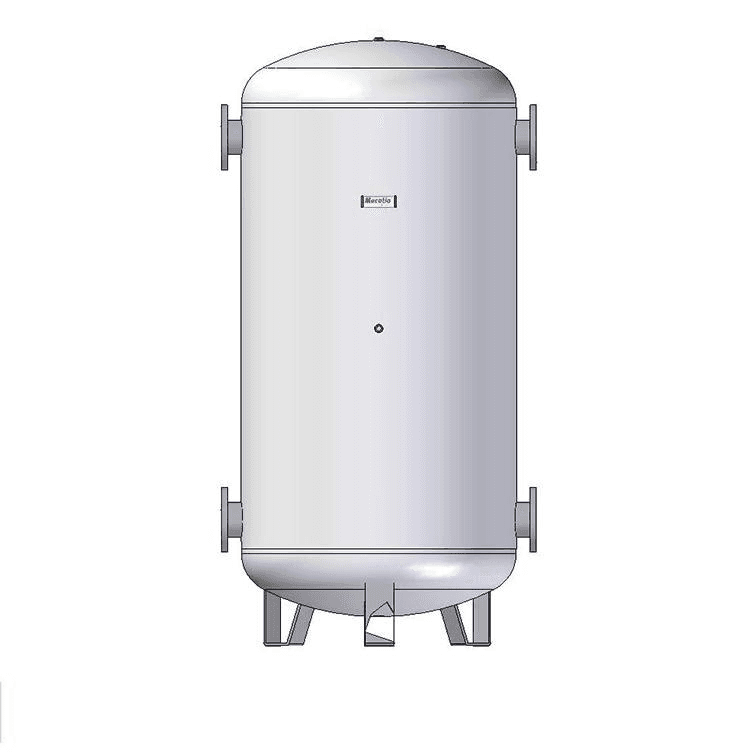

Podlahová akumulačná nádrž Mecalia DPAC/DI/MCL 150 litrov

Inerciálna nádrž na podlahu Mecalia DPAC/DI/MCL 150 litrov, referencia 06881, je navrhnutá na akumuláciu studenej alebo teplej vody z primárneho okruhu v systémoch vykurovania a klimatizácie. Vyrobená z uhlíkovej ocele pracuje pri maximálnom tlaku 3 bar a teplote do 90 °C, pričom je obzvlášť vhodná pre systémy s tepelným čerpadlom, kotlom, solárnou energiou alebo zariadeniami na výrobu studenej vody.

Jej funkciou je zväčšiť hydraulický objem a tepelnú zotrvačnosť inštalácie, čím pomáha stabilizovať prevádzku generátora a dočasne ukladať tepelnú energiu. Model s objemom 150 litrov je pripravený na vertikálnu inštaláciu na podlahu, obsahuje izoláciu z tvrdej vstrekovanej polyuretánovej peny bez HCFC a disponuje viacerými prípojkami na integráciu nádrže do rôznych hydraulických schém.

Inerciálna nádrž 150 litrov pre vykurovanie a klimatizáciu

Mecalia DPAC/DI/MCL 150 je určená na prácu s vodou z primárneho okruhu tepelných inštalácií. Možno ju používať s teplou aj studenou vodou, preto je vhodná pre vykurovacie aj chladiace systémy.

Medzi aplikácie uvádzané spoločnosťou Mecalia patria:

• Tepelné čerpadlá a aerotermia.
• Kotly.
• Vykurovacie inštalácie.
• Klimatizačné inštalácie s chladiacou jednotkou na vodu.
• Systémy solárnej tepelnej energie.

Nie je vhodná pre teplú úžitkovú vodu

Mecalia výslovne uvádza, že táto nádrž nie je vhodná pre TÚV. Je určená výhradne pre uzavreté hydraulické okruhy vykurovania alebo klimatizácie.

Z tohto dôvodu sa nesmie používať ako zásobník pitnej vody ani na priame skladovanie teplej úžitkovej vody určenej na spotrebu.

Vyrobená z uhlíkovej ocele

Telo nádrže je vyrobené z uhlíkovej ocele, čo je riešenie obzvlášť vhodné pre uzavreté primárne okruhy.

Keďže ide o technickú inerciálnu nádrž a nie o sanitárny zásobník, nepotrebuje vitrifikovaný povrch používaný pri nádržiach určených na priame skladovanie TÚV.

Maximálny pracovný tlak 3 bar

DPAC/DI/MCL 150 je navrhnutá na maximálny pracovný tlak 3 bar.

Mecalia uvádza, že je potrebné vždy nainštalovať príslušné bezpečnostné ventily s vhodným nastavením, priamo na nádrž a v súlade s platnými pokynmi a normami.

Maximálna teplota 90 °C

Výrobcom deklarovaná maximálna pracovná teplota je 90 °C.

Tento rozsah umožňuje integráciu nádrže do vykurovacích aj chladiacich okruhov, vždy v rámci prevádzkových limitov ostatných komponentov inštalácie.

Obzvlášť užitočná s tepelnými čerpadlami

V inštaláciách s tepelným čerpadlom alebo aerotermiou inerciálna nádrž umožňuje zväčšiť celkový objem vody dostupný v okruhu.

Pri správnom dimenzovaní môže tento dodatočný objem pomôcť stabilizovať prietoky a teploty a znížiť príliš krátke cykly spúšťania a vypínania generátora.

Potrebná kapacita sa musí určiť podľa požiadaviek výrobcu tepelného čerpadla, inštalovaného výkonu, existujúceho hydraulického objemu a schémy rozvodu.

Vhodná na vykurovanie aj chladenie

Nádrž môže akumulovať studenú alebo teplú vodu z primárneho okruhu. Preto ju možno použiť aj v reverzibilných systémoch, ktoré pracujú v režime vykurovania v zime a chladenia v lete.

Mecalia výslovne uvádza jej použitie v klimatizačných inštaláciách s chladiacimi jednotkami na vodu.

Tepelná izolácia z polyuretánu

V modeli s objemom 150 litrov Mecalia používa ako tepelnú izoláciu tvrdenú vstrekovanú polyuretánovú penu bez HCFC.

Vonkajšie prevedenie je v skay. Tento izolačný plášť pomáha znižovať tepelnú výmenu s okolím, či už nádrž obsahuje teplú vodu, alebo pracuje v chladiacom okruhu.

Vertikálna inštalácia na podlahu

Referencia 06881 je špeciálne navrhnutá na vertikálnu inštaláciu s uložením na podlahu.

Jej vonkajšie rozmery sú:

• Priemer: 500 mm.
• Výška: 1.310 mm.

Tento formát umožňuje disponovať 150 litrami inerčného objemu pri relatívne kompaktnom pôdoryse v technických miestnostiach a priestoroch inštalácií.

Hmotnosť 56 kg

DPAC/DI/MCL 150 má prázdnu hmotnosť približne 56 kg.

Po naplnení vodou celková hmotnosť výrazne narastie, preto musí byť inštalovaná na stabilnom, vyrovnanom povrchu s dostatočnou nosnosťou na trvalé zaťaženie.

Hydraulické prípojky 1½"

Nádrž disponuje osmi hlavnými vnútornými závitovými prípojkami 1½", rozmiestnenými v rôznych výškach, aby sa uľahčila integrácia do rôznych hydraulických schém.

Podľa technického výkresu Mecalia sú tieto vývody určené na funkcie ako:

• Prívod vykurovacieho okruhu.
• Spätný tok vykurovacieho okruhu.
• Prívod z generátora alebo kotla.
• Spätný tok ku generátoru alebo kotlu.
• Odzdušnenie.
• Prípojka pre pomocný elektrický ohrev.

Viaceré vstupy a výstupy v rôznych výškach poskytujú flexibilitu pri konfigurácii nádrže podľa hydraulickej schémy navrhnutej inštalatérom.

Päť prípojok 1/2" pre sondy

Okrem hlavných hydraulických prípojok je nádrž vybavená piatimi závitovými prípojkami 1/2" určenými pre sondy.

Tieto prípojky umožňujú umiestnenie teplotných snímačov v rôznych výškach nádrže, keď to vyžaduje regulačný systém inštalácie.

Prípojka pre pomocný elektrický ohrev

Technický výkres počíta so špeciálnou prípojkou pre pomocný elektrický ohrev.

Táto prípojka umožňuje navrhnúť konfigurácie, v ktorých je potrebné pridať kompatibilný vykurovací prvok. Existencia prípojky neznamená, že elektrický ohrev je súčasťou dodávky nádrže.

Pomáha zvyšovať tepelnú zotrvačnosť systému

Pridaním 150 litrov hydraulického objemu do okruhu môže nádrž dočasne ukladať tepelnú energiu a zmierňovať rýchle teplotné výkyvy medzi generátorom a spotrebičmi tepla.

Táto vlastnosť je obzvlášť zaujímavá v inštaláciách s malým množstvom vody, viacerými okruhmi, ventilmi otvárajúcimi a zatvárajúcimi zóny alebo generátormi, ktoré na správnu prevádzku vyžadujú minimálny hydraulický objem.

Technické vlastnosti Mecalia 06881

• Značka: Mecalia.
• Referencia: 06881.
• Model: DPAC/DI/MCL 150.
• Typ: inerciálna nádrž.
• Kapacita: 150 litrov.
• Použitie: vykurovanie a klimatizácia.
• Médium: studená alebo teplá voda z primárneho okruhu.
• Vhodná pre TÚV: nie.
• Prevádzka: uzavretý okruh.
• Materiál: uhlíková oceľ.
• Inštalácia: vertikálne na podlahu.
• Maximálny pracovný tlak: 3 bar.
• Maximálna pracovná teplota: 90 °C.
• Hlavné hydraulické prípojky: 1½" vnútorný závit.
• Počet hlavných prípojok: 8.
• Pomocné prípojky pre sondu: 1/2".
• Počet prípojok 1/2": 5.
• Prípojka pre pomocný ohrev: áno.
• Izolácia: tvrdená vstrekovaná polyuretánová pena.
• Bez HCFC: áno.
• Vonkajšie prevedenie: skay.
• Priemer: 500 mm.
• Výška: 1.310 mm.
• Prázdna hmotnosť: 56 kg.
• Kompatibilná s tepelným čerpadlom: áno.
• Kompatibilná s kotlom: áno.
• Kompatibilná so solárnou energiou: áno.
• Použiteľná v chladení: áno.

Inerciálna nádrž Mecalia pre aerotermiu a klimatizáciu

Mecalia DPAC/DI/MCL 150 poskytuje dodatočných 150 litrov hydraulického objemu pre vykurovacie a chladiace inštalácie a ponúka riešenie obzvlášť užitočné v systémoch aerotermie, tepelných čerpadiel, kotlov a solárnej energie.

Jej výroba z uhlíkovej ocele, maximálny tlak 3 bar, teplota do 90 °C, osem hlavných prípojok 1½", viacero prípojok pre sondy a polyuretánová izolácia uľahčujú jej integráciu do profesionálnych tepelných inštalácií, ktoré potrebujú zvýšiť zotrvačnosť okruhu.
