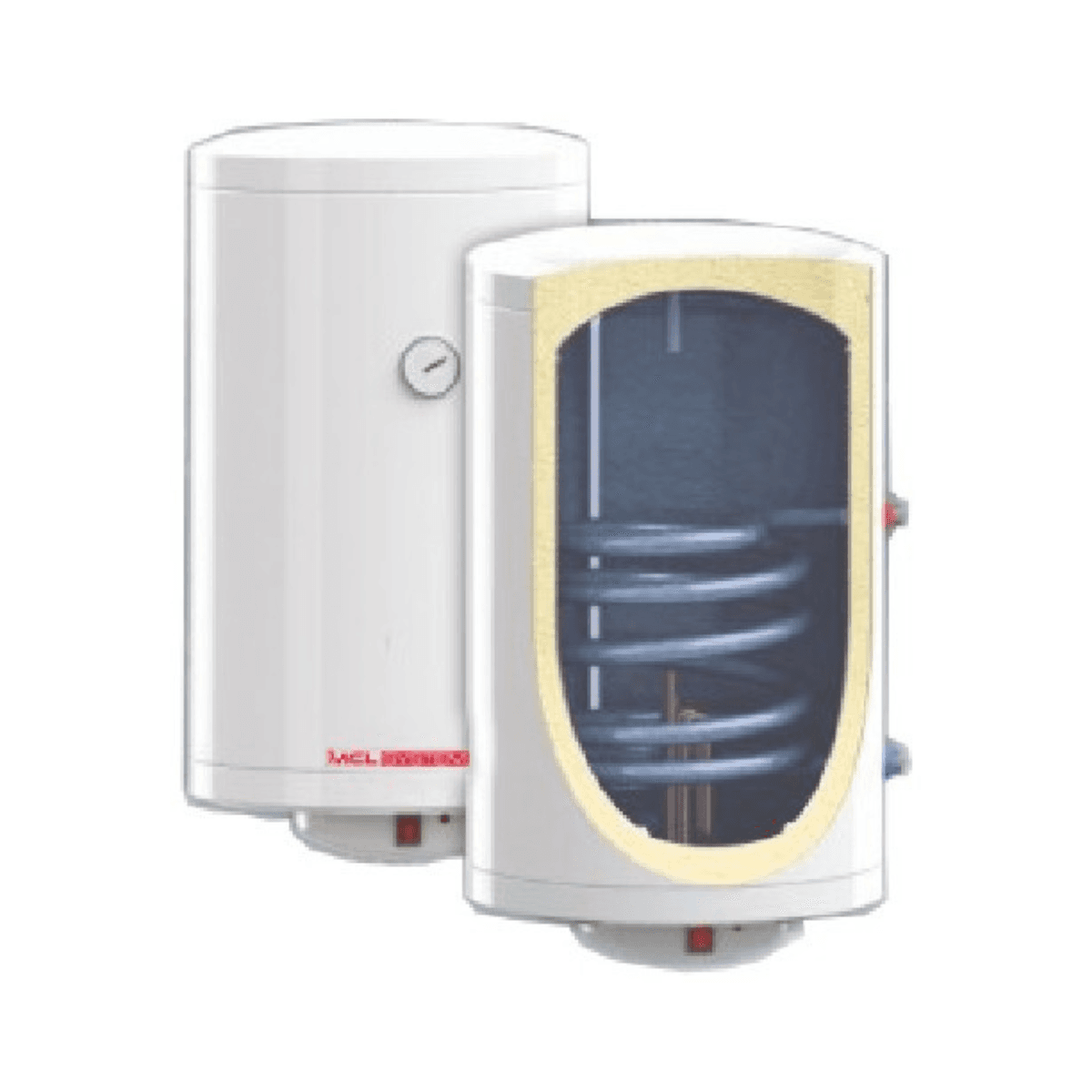

Interakumulátor s vitrifikovanou špirálovou cievkou, podlahový, 150 litrov, priemer 560 mm

Interakumulacijski hranilnik Mecalia 05825 DPAV/IBC 150 je talno stoječi navpični zalogovnik za akumulacijo in pripravo sanitarne tople vode (STV), izdelan iz emajliranega jekla in opremljen s toplotnim izmenjevalnikom s spiralno tuljavo. Z nazivno prostornino 150 litrov je posebej dimenzioniran za delovanje z toplotnimi črpalkami, čeprav Mecalia predvideva tudi uporabo s kotli in sistemi sončne energije.

Njegova tuljava ima izmenjevalno površino 1,40 m² in deklarirano izmenjevalno moč 18 kW pod pogoji preskusa, ki jih določa proizvajalec. Zalogovnik vključuje izolacijo iz vbrizgane toge poliuretanske pene brez HCFC, katodno zaščito z magnezijevo anodo in revizijsko odprtino za lažje preglede ter vzdrževanje.

Interakumulacijski hranilnik 150 litrov za pripravo STV

Referenca Mecalia 05825 spada v serijo DPAV/IBC interakumulacijskih hranilnikov s spiralno tuljavo in je zasnovana za inštalacije, ki morajo proizvajati in shranjevati sanitarno toplo vodo s pomočjo zunanjega toplotnega vira.

Model ima nazivno prostornino 150 litrov in deklarirano uporabno prostornino 131 litrov, zato je primeren za gospodinjsko porabo ter manjše ali srednje količine akumulacije.

Med običajnimi uporabami so enodružinske hiše in druge gospodinjske STV inštalacije.

Posebej zasnovan za toplotno črpalko

Mecalia je notranjo tuljavo serije DPAV/IBC dimenzioniral ob upoštevanju potreb inštalacije s toplotno črpalko.

To je še posebej pomembno pri sistemih aerotermije, kjer so temperature primarnega kroga običajno nižje kot pri klasični uporabi s kotlom, zato je potrebna ustrezna izmenjevalna površina za prenos energije v akumulirano vodo.

Trenutna prodajna dokumentacija Mecalia model predvideva za sisteme z:

• toplotno črpalko.
• kotlom.
• sončno energijo.

Spiralna tuljava 1,40 m²

DPAV/IBC 150 vključuje spiralno tuljavo z izmenjevalno površino 1,40 m².

Notranja prostornina tuljave je 8,6 litra, Mecalia pa navaja tlačni padec približno 0,12 m.v.s. v navedenih preskusnih pogojih.

Ta notranji izmenjevalnik omogoča prenos energije iz primarnega kroga toplotne črpalke, kotla ali združljivega solarnega sistema na akumulirano STV.

Izmenjevalna moč 18 kW

Za model 150 litrov Mecalia navaja izmenjevalno moč 18 kW.

Ta vrednost je določena pri delovnih pogojih primarnega kroga 55/45 °C in sekundarnega kroga 10/45 °C, zato bo dejanska moč v inštalaciji odvisna od temperatur, pretokov in dejanskih obratovalnih pogojev.

Proizvodnja STV do 440 l/h v preskusnih pogojih

V navedenih preskusnih pogojih Mecalia DPAV/IBC 150 dosega proizvodnjo 440 litrov na uro.

Referenčni pretok primarnega kroga, ki ga uporablja proizvajalec, je 1.550 l/h.

Ti podatki omogočajo natančnejše dimenzioniranje delovanja interakumulacijskega hranilnika, ko je povezan z ustreznim toplotnim generatorjem.

Zalogovnik iz emajliranega jekla

Zalogovnik je izdelan iz emajliranega jekla po metodi flow-coating pri 850 °C, skladno z DIN 4753.

Emajliranje ustvari notranji premaz, namenjen zaščiti jekla pred stalnim stikom s sanitarno vodo, in je del protikorozijske zaščite zalogovnika.

Vključena magnezijeva anoda

Interakumulacijski hranilnik je serijsko opremljen z magnezijevo anodo za katodno zaščito.

Anoda deluje kot potrošni element, ki dopolnjuje zaščito zalogovnika pred korozijo. Kot pri vseh emajliranih hranilnikih jo je treba redno pregledovati in zamenjati, ko je to zaradi obrabe potrebno.

Toplotna izolacija iz poliuretana

DPAV/IBC uporablja vbrizgano togo poliuretansko peno brez HCFC kot toplotno izolacijo.

Zunanja obloga, ki jo navaja Mecalia, je iz skaja. Izolacija pomaga zmanjšati toplotne izgube shranjene vode in s tem potrebo po ponovnem dovajanju energije v zalogovnik.

Energijski razred C

Tehnični list modela DPAV/IBC 150 določa energijski razred učinkovitosti C.

Deklarirane statične izgube proizvajalca znašajo 73 W.

Navpična talna namestitev

Interakumulacijski hranilnik je zasnovan za navpično namestitev na tleh.

Njegova valjasta oblika omogoča, da se 150 litrov nazivne prostornine združi v zunanjih merah:

• premer: 560 mm.
• višina: 1.070 mm.

Te mere je treba upoštevati tako pri izbiri mesta kot pri zagotavljanju dostopa za montažo in kasnejša vzdrževalna dela.

Vključena revizijska odprtina

Mecalia DPAV/IBC vključuje revizijsko odprtino DN110, ki omogoča dostop do notranjosti zalogovnika pri določenih pregledih in vzdrževalnih postopkih.

Ta lastnost je še posebej uporabna za redno vzdrževanje hranilnika skozi njegovo življenjsko dobo.

Priključek za električni grelec

Zalogovnik ima priključek 1½", predviden za vgradnjo združljivega električnega grelca.

Ta priključek omogoča izvedbo sistemov z električno podporo, kadar to zahteva zasnova inštalacije. Grelec ni vključen, razen če je to izrecno navedeno v dobavi.

Priključek za recirkulacijo STV

Interakumulacijski hranilnik ima priključek za recirkulacijo 3/4".

Ta priključek omogoča vključitev v STV omrežja z povratnim vodom, kar je običajno, kadar želimo imeti toplo vodo hitro na odjemnih mestih, oddaljenih od hranilnika.

Priključki za termostat

Zalogovnik ima različne priključke 1/2" za termostat ali temperaturne senzorje, kar omogoča nadzor temperature akumulirane vode in uporabo teh podatkov za regulacijo toplotnega generatorja.

Hidravlični priključki

Po tehnični shemi Mecalia ima model DPAV/IBC 150 naslednje priključke:

• magnezijeva anoda: 1¼".
• revizijska odprtina: DN110.
• praznjenje: 1".
• vstop hladne vode: 1".
• povratek primarnega kroga: 1".
• priključki za termostat: 1/2".
• recirkulacija STV: 3/4".
• dovod primarnega kroga: 1".
• izhod STV: 1".
• priključek za električni grelec: 1½".
• priključek za odzračevanje: 1".

Najvišja delovna temperatura 90 °C

Mecalia za to serijo interakumulacijskih hranilnikov navaja najvišjo delovno temperaturo 90 °C.

Proizvajalec tudi določa, da je treba v sistem vedno vgraditi ustrezne varnostne ventile.

Teža 70 kg

DPAV/IBC 150 ima približno prazno težo 70 kg.

Ko je napolnjen, se skupna teža inštalacije precej poveča, zato morata biti tla in izbrana lokacija primerni za nosilnost zalogovnika med obratovanjem.

Tehnične lastnosti Mecalia 05825

• Blagovna znamka: Mecalia.
• Referenca: 05825.
• Model: DPAV/IBC 150.
• Tip: interakumulacijski hranilnik STV s spiralno tuljavo.
• Namestitev: navpična, talna.
• Nazivna prostornina: 150 litrov.
• Uporabna prostornina: 131 litrov.
• Material zalogovnika: emajlirano jeklo.
• Sistem emajliranja: flow-coating pri 850 °C po DIN 4753.
• Površina tuljave: 1,40 m².
• Prostornina tuljave: 8,6 litra.
• Izmenjevalna moč: 18 kW.
• Proizvodnja STV: 440 l/h v preskusnih pogojih proizvajalca.
• Pretok primarnega kroga: 1.550 l/h.
• Tlačni padec tuljave: 0,12 m.v.s.
• Preskusni pogoji primarnega kroga: 55/45 °C.
• Preskusni pogoji sekundarnega kroga: 10/45 °C.
• Najvišja delovna temperatura: 90 °C.
• Izolacija: vbrizgana toga poliuretanska pena.
• Brez HCFC: da.
• Zunanja obloga: skaj.
• Protikorozijska zaščita: magnezijeva katodna anoda.
• Vključena anoda: da.
• Revizijska odprtina: DN110.
• Priključek za grelec: 1½".
• Priključek za recirkulacijo: 3/4".
• Energijski razred: C.
• Statične izgube: 73 W.
• Premer: 560 mm.
• Višina: 1.070 mm.
• Teža: približno 70 kg.

Interakumulacijski hranilnik za aerotermijo, kotel ali sončno energijo

Mecalia 05825 DPAV/IBC 150 ponuja kompaktno rešitev za proizvodnjo in shranjevanje STV z zunanjim toplotnim generatorjem. Njegova tuljava 1,40 m² je posebej dimenzionirana za delo s toplotno črpalko, medtem ko prodajna dokumentacija Mecalia predvideva tudi uporabo s kotlom in sončno energijo.

Kombinacija emajliranega jeklenega zalogovnika, zaščite z magnezijevo anodo, poliuretanske izolacije, revizijske odprtine, priključka za recirkulacijo in priključka za električni grelec omogoča vgradnjo v gospodinjske STV inštalacije, ki potrebujejo navpični 150-litrski interakumulacijski hranilnik z dobrimi možnostmi vzdrževanja in hidravlične konfiguracije.
