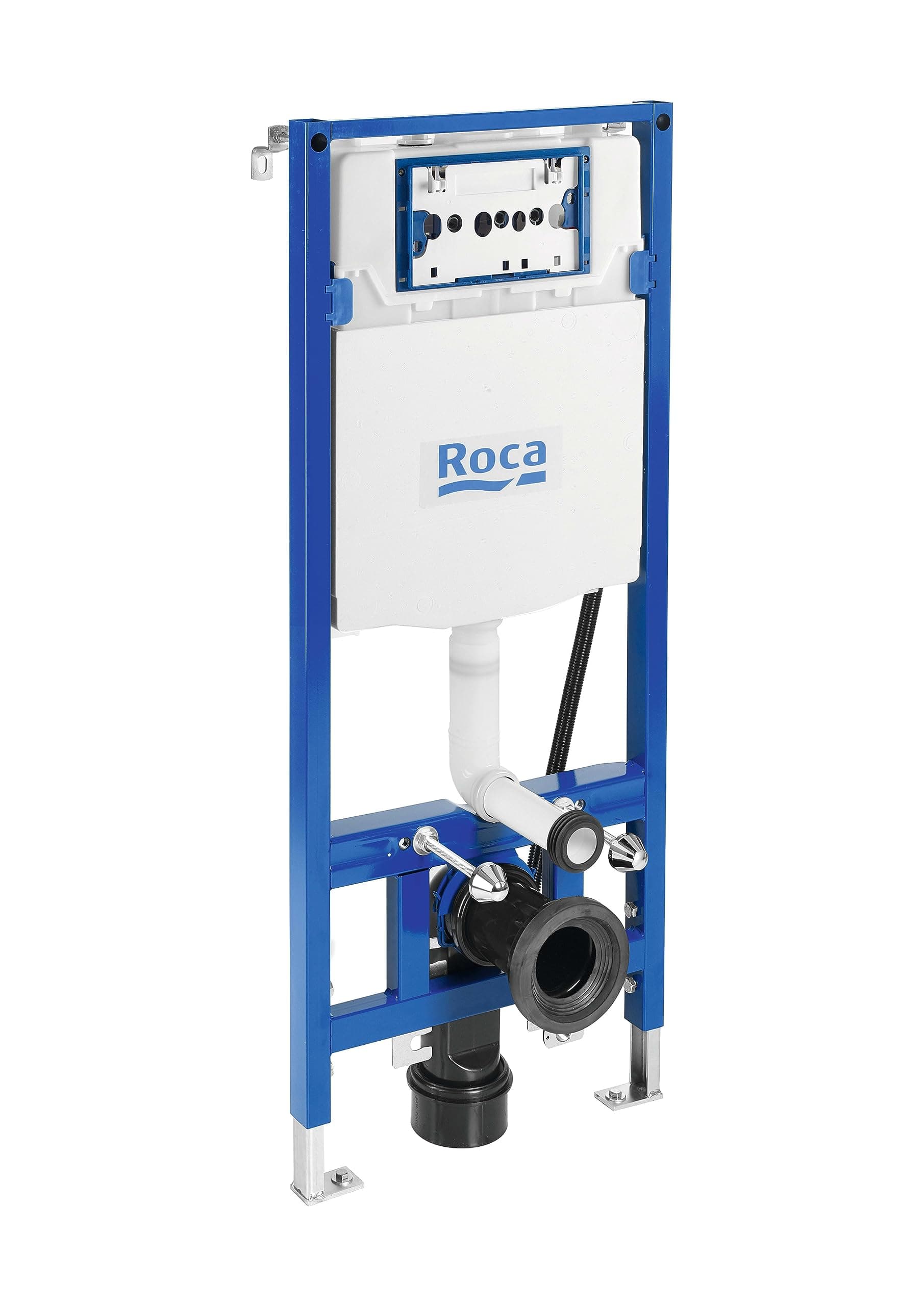

Zabudovateľný rám s nádržkou Roca Duplo WC One Smart

Vgradni nosilni okvir s splakovalnikom Roca Duplo WC One Smart A890078020 je zasnovan za vgradnjo visečih stranišč in predvsem združljivih Roca Smart Toilets. Vključuje kompakten splakovalnik z dvojnim splakovanjem, poseben dovodni gibljivi priključek za pametna stranišča, valovito cev, odtočni koleno Ø90/110 mm ter potrebne dodatke za lažjo montažo.

Z le 107 mm minimalne vgradne globine in višino 1.190 mm ponuja kompaktno rešitev za skrivanje splakovalnika in priključkov v steno ali v oblogo. Njegova kovinska konstrukcija zagotavlja nosilnost do 400 kg in ima nastavljive noge po višini s sistemom zavore za stabilno in natančno montažo.

Poseben okvir za Roca Smart Toilets

Roca Duplo WC One Smart je posebej pripravljen za vgradnjo visečih pametnih stranišč. Za razliko od običajnega nosilnega okvirja vključuje dovodni gibljivi priključek za Smart Toilets in elemente, potrebne za speljavo priključkov do stranišča.

Roca priporoča to referenco za vgradnjo združljivih modelov In-Wash® Inspira in Ona visečih, saj zagotavlja potrebno vgradno infrastrukturo za integracijo pametnega stranišča s čisto estetiko in brez vidnega zunanjega splakovalnika.

Kompakten vgradni splakovalnik

Komplet vključuje kompakten splakovalnik z globino le 80 mm. Takšna zasnova omogoča manjšo porabo prostora v steni in olajša uporabo v projektih, kjer je cilj kar najbolje izkoristiti razpoložljivo površino kopalnice.

Roca navaja skupno minimalno vgradno globino 107 mm.

Dvojno splakovanje 3/6 litrov

Splakovalnik je tovarniško nastavljen na dvojno splakovanje 3 in 6 litrov, kar omogoča izbiro zmanjšanega ali polnega splakovanja glede na potrebe posamezne uporabe.

Mehanizem omogoča tudi različne nastavitve količine vode:

• Dvojno splakovanje 2/4 litra.
• Dvojno splakovanje 3/4,5 litra.
• Dvojno splakovanje 3/6 litrov.

Ta možnost nastavitve omogoča prilagoditev delovanja splakovalnika značilnostim nameščenega stranišča in zahtevam projekta.

Vzdržljiv kovinski profil do 400 kg

Konstrukcija Roca Duplo WC One Smart je izdelana iz kovinskega profila z nosilnostjo do 400 kg, kar zagotavlja potrebno oporo za vgradnjo visečega stranišča.

Okvir je skrit za končno oblogo in prenaša obremenitve na konstrukcijo, kjer je pravilno nameščen in pritrjen.

Nastavljive noge od 0 do 200 mm

Okvir vključuje nastavljive noge med 0 in 200 mm, kar omogoča prilagoditev višine med montažo in s tem končnega položaja sanitarne keramike.

Noge imajo tudi sistem zavore, zasnovan za lažje nastavljanje in ohranjanje izbranega položaja med montažo.

Razdalji pritrditve 180 in 230 mm

Sistem omogoča osno razdaljo med pritrditvami 180 ali 230 mm, kar zagotavlja združljivost z različnimi modeli visečih stranišč, ki uporabljajo te standardizirane mere.

Ta vsestranskost olajša integracijo z združljivimi Roca Smart Toilets in visečimi sanitarijami.

Odtočno koleno Ø90/110 mm

Komplet vključuje odtočno koleno, združljivo s premeroma DN90 in DN100:

• DN90: 90 mm.
• DN100: 110 mm.

Ta konfiguracija omogoča prilagoditev odtočnega priklopa različnim kanalizacijskim instalacijam.

Zgornji vodovodni priključki

Oskrba z vodo poteka iz zgornjega dela okvirja. Takšna razporeditev olajša organizacijo priključkov znotraj vgradnega sistema in pomaga ohraniti vse tehnične elemente skrite za oblogo.

Razpon dovoljenega dinamičnega tlaka, ki ga navaja proizvajalec, je med 0,1 in 10 bar.

Sprednji aktivator

Roca A890078020 je pripravljen za uporabo aktivacijske plošče v sprednjem položaju.

Plošča omogoča dostop do splakovalnega mehanizma in, odvisno od izbranega modela, upravljanje ustreznih funkcij splakovanja.

Aktivacijska plošča ni vključena in jo je treba dopolniti z združljivo Roca ploščo.

Združljiv z različnimi Roca ploščami

Sistem Duplo One je združljiv z različnimi Roca aktivacijskimi ploščami, kar omogoča izbiro zaključka in vrste upravljanja, ki najbolj ustreza zasnovi kopalnice.

Med dokumentiranimi združljivimi rešitvami Roca so različne plošče iz serij PL1, PL2, PL3, PL4 in PL10, vključno z različicami z dvojnim splakovanjem in določenimi elektronskimi rešitvami.

Natančno združljivost je treba preveriti glede na konkretno referenco izbrane plošče.

Pripravljeno za viseče stranišče

Ta okvir je zasnovan za vgradnjo visečih stranišč. S tem ko skrije splakovalnik, okvir in priključke za oblogo, ostaneta vidna le sanitarna keramika in aktivacijska plošča.

Takšna vgradnja zagotavlja bolj čisto estetiko in olajša čiščenje tal okoli in pod straniščem.

Vključeni montažni dodatki

Roca Duplo WC One Smart je dobavljen z različnimi komponentami, potrebnimi za dokončanje vgradnega sistema:

• Kovinski okvir.
• Kompakten vgradni splakovalnik.
• Mehanizem dvojnega splakovanja.
• Dovodni gibljivi priključek za Smart Toilets.
• Valovita cev.
• Odtočno koleno Ø90/110 mm.
• Montažni dodatki.

Aktivacijska plošča in stranišče nista vključena in ju je treba kupiti posebej.

Kompaktne dimenzije

Okvir ima dimenzije 475 mm širine, 107 mm minimalne globine in 1.190 mm višine.

Njegov splakovalnik z globino le 80 mm prispeva k zmanjšanju potrebnega prostora v steni in naredi sistem posebej zanimiv za kopalnice, kjer želimo vgraditi viseče stranišče z razmeroma kompaktnim predelom.

Tehnične lastnosti Roca A890078020

• Blagovna znamka: Roca.
• Kolekcija: Duplo One.
• Model: Duplo WC One Smart.
• Referenca: A890078020.
• Tip: vgradni nosilni okvir s splakovalnikom.
• Uporaba: viseča stranišča in združljivi Smart Toilets.
• Splakovalnik: kompakten vgradni.
• Globina splakovalnika: 80 mm.
• Minimalna vgradna globina: 107 mm.
• Višina: 1.190 mm.
• Širina: 475 mm.
• Dimenzije: 475 x 107 x 1.190 mm.
• Največja nosilnost okvirja: 400 kg.
• Nastavljive noge: 0-200 mm.
• Sistem zavore na nogah: da.
• Osna razdalja pritrditve: 180 / 230 mm.
• Privzeto splakovanje: 3/6 litrov.
• Nastavljivo splakovanje: 2/4, 3/4,5 ali 3/6 litrov.
• Položaj aktivacijske plošče: spredaj.
• Aktivacijska plošča vključena: ne.
• Položaj dovoda vode: zgoraj.
• Razpon dinamičnega tlaka: 0,1-10 bar.
• Odtočni priključek: DN90 / DN100.
• Premeri odtoka: Ø90 / Ø110 mm.
• Gibljivi priključek za Smart Toilets: vključen.
• Valovita cev: vključena.
• Montažni dodatki: vključeni.
• Primerno za: viseče stranišče.

Posebej primerno za Roca In-Wash® viseče

Roca priporoča Duplo WC One Smart A890078020 za vgradnjo določenih visečih modelov iz serij In-Wash® Inspira in Ona.

Poseben dovodni gibljivi priključek za Smart Toilets olajša integracijo funkcij teh pametnih stranišč v vgradno rešitev, pri čemer ostanejo priključki skriti.

Vgradna rešitev za sodobne kopalnice

Roca Duplo WC One Smart združuje kompakten splakovalnik, konstrukcijo z nosilnostjo do 400 kg, nastavljive noge, prilagodljivo dvojno splakovanje in priključke, pripravljene za Smart Toilets, v enem samem vgradnem sistemu.

Zaradi le 107 mm minimalne globine in integracije priključkov znotraj okvirja omogoča čisto in kompaktno vgradnjo visečega stranišča, pri čemer ostaneta vidna le sanitarna keramika in izbrana aktivacijska plošča.
