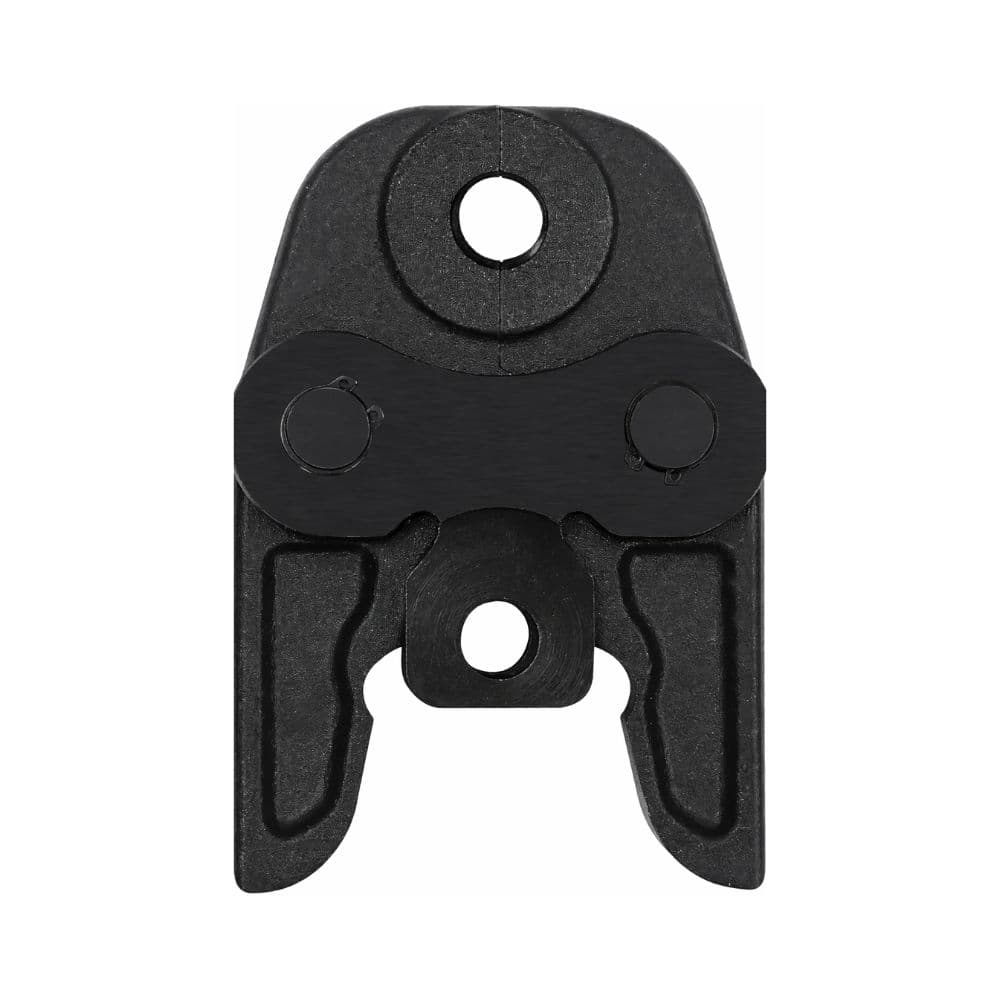

Svorka s priemerom 20 mm typu "U" a 32 kN

Objemka BARA 32052020 je profesionalni pripomoček za stiskalna orodja, zasnovan posebej za izvedbo spojev v premeru 20 mm s profilom U. Uvrščena je v kategorijo 32 kN in omogoča delo s cevmi ter združljivimi fitingi, ki zahtevajo to mero in geometrijo stiskanja.

Njena konfiguracija U20 je posebej namenjena profesionalnim vodovodnim, ogrevalnim in montažnim delom cevnih sistemov s stiskanjem. Za pravilno izvedbo spoja je nujno preveriti, da uporabljeni fiting podpira profil U 20 mm in da je stiskalni stroj združljiv z objemko.

Stiskalna objemka U20

Referenca 32052020 se nanaša posebej na stiskalno objemko 20 mm s profilom U. Oznaka U20 omogoča hitro prepoznavo tako delovnega premera kot tudi konture, uporabljene za stiskanje fitinga.

V sistemih press-fitting je geometrija objemke ključni parameter, saj določa obliko deformacije območja stiskanja fitinga med delovnim ciklom.

Za cevi in fitinge 20 mm

Ta objemka je dimenzionirana za delo z združljivimi fitingi 20 mm.

Premer mora ustrezati fitingu, ki ga boste stiskali. Objemka druge mere ne reproducira predvidene geometrije za spoj 20 mm in je ne smete uporabljati kot zamenjavo.

Stiskalni profil U

BARA 32052020 uporablja profil U, enega od kontur, ki se uporabljajo v profesionalnih sistemih spajanja s stiskanjem.

Med ciklom stroj zapre objemko okoli fitinga in nanj prenese stiskalno silo po notranji geometriji profila U.

Profila U ne smete zamenjati s profili TH, H, M, V ali drugimi geometrijami, razen če proizvajalec cevnega sistema ali fitingov izrecno navede takšno združljivost.

Kategorija stiskanja 32 kN

Objemka BARA 32052020 je uvrščena v kategorijo 32 kN.

Ta oznaka se nanaša na razred stiskalnega sistema, s katerim objemka deluje. Sila, potrebna za izvedbo spoja, nastane v stiskalnem stroju in se na fiting prenese prek objemke.

Pred uporabo je treba preveriti mehansko združljivost med stiskalnim strojem in objemko ter ustreznost orodja za to kategorijo stiskanja.

Primerno za profesionalne instalacije

Objemka BARA U20 je namenjena profesionalnim delom s cevovodnimi sistemi in stiskanimi fitingi.

Kadar proizvajalec sistema določa profil U, se lahko uporablja pri aplikacijah, kot so:

• vodovodne instalacije.
• distribucijska vodovodna omrežja.
• ogrevalne instalacije.
• združljivi večslojni cevni sistemi.
• prenove in razširitve instalacij.
• montaža fitingov s press-fittingom.

Za večslojne sisteme, združljive s profilom U

BARA trži orodja za večslojne cevi skupaj z objemkami profila U v premerih 16, 20, 25 in 32 mm. Referenca 32052020 se nanaša konkretno na mero U20.

To ne pomeni, da je vsak večslojni fiting 20 mm primeren za ta profil. Pred stiskanjem je treba vedno preveriti, ali proizvajalec fitinga dovoljuje konturo U.

Element, ki prenaša silo stiskalnega stroja

Objemka deluje kot povezovalni element med stiskalnim strojem in fitingom. Ob zapiranju prenaša silo, ki jo razvije orodje, in oblikuje fiting glede na notranji profil same objemke.

Za pravilno izvedbo spoja morajo ustrezati naslednji parametri:

• Premer: 20 mm.
• Profil, ki ga zahteva fiting: U.
• Kategorija stiskanja: združljiva s 32 kN.
• Priklop: združljiv med stiskalnim strojem in objemko.

Posamezna objemka za dopolnitev stiskalnega kompleta

BARA 32052020 se prodaja kot posamezna objemka, zato omogoča dopolnitev kompleta stiskalnega orodja z mero U20 brez ponovnega nakupa vseh mer.

Uporablja se lahko tudi kot zamenjava za objemko enakega profila in premera, če je bila predhodno preverjena združljivost s strojem.

Serija BARA objemk s profilom U

V ponudbi orodij BARA so na voljo naslednje običajne mere objemk U:

• U16: premer 16 mm.
• U20: premer 20 mm.
• U25: premer 25 mm.
• U32: premer 32 mm.

Ta raznolikost omogoča strokovnjaku, da izbere ustrezno objemko glede na premer, uporabljen v posameznem delu instalacije.

Preverjanja pred stiskanjem

Pred izvedbo spoja z BARA U20 je priporočljivo preveriti:

• da sta cev in fiting 20 mm,
• da proizvajalec fitinga predpisuje ali dovoljuje profil U,
• da je stiskalni stroj združljiv z objemko,
• da orodje podpira ustrezno kategorijo stiskanja,
• da je objemka pravilno nameščena in zaklenjena,
• da je notranja stiskalna površina čista,
• da ni razpok, deformacij ali nenavadne obrabe,
• da je cev pravilno odrezana in pripravljena,
• da je fiting vstavljen do položaja, ki ga določa proizvajalec.

Pomen uporabe pravilnega profila

Kontura objemke je del zasnove spojnega sistema. Dva fitinga enakega premera lahko zahtevata različna stiskalna profila.

Uporaba drugačne geometrije od predpisane lahko spremeni deformacijo fitinga in ogrozi kakovost spoja. Zato je treba oznako U20 vedno preveriti v dokumentaciji nameščenega sistema.

Vzdrževanje objemke

Stiskalne objemke so izpostavljene ponavljajočim se mehanskim obremenitvam, zato jih je treba ohranjati v dobrem stanju.

Priporočljivo je vzdrževati čiste kontaktne in stiskalne površine, preverjati pravilno gibanje sklepov ter orodje redno pregledovati zaradi morebitnih poškodb ali obrabe.

Ne uporabljajte deformirane, razpokane ali prekomerno obrabljene objemke, saj lahko spremeni končno geometrijo stiskanja.

Značilnosti objemke BARA 32052020

• Blagovna znamka: BARA.
• Referenca: 32052020.
• Vrsta izdelka: objemka za stiskalno orodje.
• Premer: 20 mm.
• Stiskalni profil: U.
• Oznaka: U20.
• Kategorija stiskanja: 32 kN.
• Uporaba: stiskanje cevi in združljivih fitingov.
• Uporaba: profesionalna.

Objemka BARA U20 za instalacije s stiskanjem

BARA 32052020 monterju zagotavlja posebno objemko za izvedbo spojev 20 mm s profilom U. Njena posamezna oblika omogoča dopolnitev profesionalne opreme z eno od običajnih mer pri instalacijah večslojnih cevi.

Za zagotovitev stiskanja v skladu s specifikacijami sistema je treba vedno skupaj preveriti stiskalni stroj, kategorijo 32 kN, profil U20 in uporabljeni fiting.
