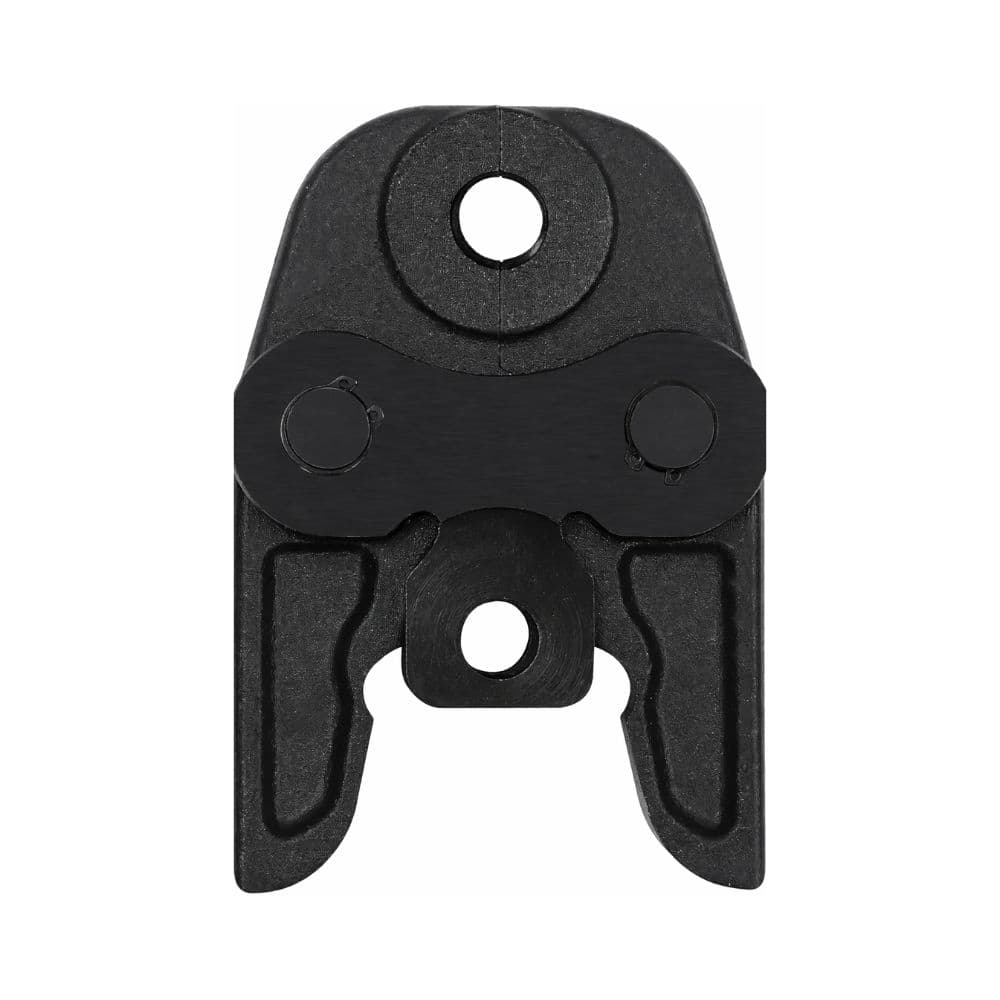

Svorka s priemerom 25 mm typu "U" a 32 kN

Objemka BARA 32052525 je profesionalni pripomoček za stiskalna orodja, zasnovan posebej za izvedbo spojev s profilom U za premer 25 mm. Uvrščena je v kategorijo stiskanja 32 kN in je namenjena montažnim delom na cevnih napeljavah in fitingih, ki zahtevajo točno to geometrijo stiskanja.

Njen profil U25 omogoča, da se na fiting prenese ustrezna geometrija stiskanja skladno s kompatibilnim sistemom spoja, monterju pa nudi namensko objemko za instalacije 25 mm. Pred uporabo je nujno preveriti, da tako fiting kot cevni sistem določata profil U ter da uporabljena stiskalnica podpira objemke te vrste in nazivno silo.

Stiskalna objemka U25

Referenca 32052525 ustreza objemki premera 25 mm in profila U. Profil stiskanja je ključni podatek pri instalacijah stiskanih cevi, saj določa obliko, s katero objemka stisne tulec fitinga.

Zato ni dovolj, da se ujema le premer 25 mm: vgrajeni fiting mora biti tudi homologiran ali s strani proizvajalca označen za stiskanje s profilom U.

Za premer 25 mm

Ta objemka je posebej dimenzionirana za združljive cevi in fitinge 25 mm.

Uporaba pravilne mere je nujna, da se zapiranje objemke izvede na predvidenem delu fitinga in da se doseže spoj, skladen s specifikacijami cevnega sistema.

Stiskalni razred 32 kN

Objemka BARA 32052525 je označena s stiskalnim razredom 32 kN.

32 kN se nanaša na kategorijo sile stiskalnega orodja, s katerim deluje ta tip objemke. Stiskalno silo ustvarja stiskalni stroj; objemka pa to silo prenese na fiting z geometrijo, ustrezno profilu U25.

Zato je pred montažo treba preveriti, ali uporabljeni stroj podpira standardne objemke za sisteme 32 kN in ali je njegov priključni sistem združljiv.

Profil U za instalacije stiskanih cevi

Profil U je ena od geometrij, ki se uporabljajo v profesionalnih sistemih spajanja s stiskanjem.

Med delovnim ciklom stroj zapre objemko okoli fitinga. Notranja geometrija objemke oblikuje tulec fitinga glede na profil, ki ga določa proizvajalec sistema, in tako ob uporabi združljivih komponent zagotovi trajen mehanski spoj.

Uporaba pravilnega profila je bistvena: objemke U se ne sme zamenjevati s profili TH, H, V, M ali drugimi, razen če proizvajalec fitinga izrecno dovoljuje obe geometriji.

Primerno za profesionalna vodovodna dela

Objemka BARA U25 je namenjena strokovnjakom, ki izvajajo instalacije s sistemi stiskanja, zlasti pri delih, kjer se uporabljajo cevi in fitingi 25 mm, združljivi s profilom U.

Tovrstno orodje je pogosto pri:

• vodovodnih instalacijah.
• distribucijskih vodovodnih omrežjih.
• ogrevalnih instalacijah.
• sistemih iz združljivih večslojnih cevi.
• montaži in prenovi instalacij s stiskanimi fitingi.

Končna združljivost s cevnim materialom in fitingom je vedno odvisna od sistema stiskanja, ki ga določa proizvajalec.

Ključni del stiskalnega sistema

Objemka je element, ki se nahaja med stiskalnim strojem in fitingom. Njena funkcija je, da objame fiting in nadzorovano prenese silo, ki jo med ciklom stiskanja ustvari orodje.

Zato morajo biti pred začetkom dela usklajeni trije parametri:

• Premer: 25 mm.
• Profil: U.
• Razred orodja: združljivo z objemkami 32 kN.

Uporaba z združljivimi večslojnimi cevmi

V ponudbi orodij BARA so na voljo rešitve za stiskanje pri instalacijah večslojnih cevi, obstajajo pa tudi kompleti znamke, ki vključujejo objemke profila U v premerih 16, 20, 25 in 32 mm.

Objemka 32052525 zagotavlja posebej mero U25 za sisteme, pri katerih proizvajalec fitinga predpisuje to geometrijo.

Ne smemo domnevati, da vsak večslojni fiting 25 mm dovoljuje profil U: predhodno je treba vedno preveriti specifikacijo nameščenega sistema.

Posamezna objemka za dopolnitev ali zamenjavo stiskalnega kompleta

Ker se prodaja kot posamezna referenca, se lahko BARA 32052525 uporablja za dopolnitev kompleta objemk ali zamenjavo objemke U25, kadar je na voljo združljiva stiskalnica.

To omogoča, da so na voljo različni delovni premeri, ne da bi bilo treba kupiti celoten komplet, kadar je potrebna le mera 25 mm.

Preverjanja pred stiskanjem

Pred izvedbo vsakega spoja je priporočljivo preveriti:

• da je fiting 25 mm.
• da proizvajalec fitinga določa stiskalni profil U.
• da je stroj združljiv z objemko in njeno kategorijo 32 kN.
• da je objemka pravilno nameščena in zaklenjena v stiskalnici.
• da je notranja stiskalna površina čista in brez tujkov.
• da na objemki ni poškodb, deformacij ali nenavadne obrabe.
• da sta cev in fiting pripravljena v skladu z navodili proizvajalca.

Pomen uporabe ustreznega profila

Pri stiskanem spoju je geometrija objemke del samega instalacijskega sistema. Uporaba objemke z drugačnim profilom od predpisanega lahko spremeni deformacijo tulca in ogrozi rezultat spoja.

Oznaka U25 monterju omogoča hitro prepoznavo, da je ta referenca namenjena fitingom 25 mm, ki zahtevajo profil U.

Vzdrževanje objemke

Ker gre za orodje, ki je izpostavljeno velikim mehanskim obremenitvam, je treba objemko pregledovati in vzdrževati v skladu z navodili proizvajalca stiskalnice in sistema objemk.

Posebej pomembno je ohranjati čisto območje stiskanja, preverjati prosto gibanje sklepov in ne uporabljati objemke, ki ima vidne poškodbe ali obrabo, ki bi lahko vplivala na geometrijo zapiranja.

Upoštevati je treba tudi intervale pregleda in vzdrževanja, ki so določeni za stiskalni stroj, saj je kakovost spoja odvisna od pravilnega delovanja sklopa stroj, objemka in fiting.

Značilnosti objemke BARA 32052525

• Znamka: BARA / Exclusivas Bara.
• Referenca: 32052525.
• Vrsta izdelka: objemka za stiskalno orodje.
• Premer: 25 mm.
• Stiskalni profil: U.
• Oznaka profila: U25.
• Naveden stiskalni razred: 32 kN.
• Uporaba: stiskanje združljivih fitingov in cevnih sistemov.
• Uporaba: profesionalna.

Objemka BARA U25 za profesionalno stiskanje

BARA 32052525 monterju zagotavlja namensko objemko za stiskalna dela pri 25 mm s profilom U. Njena oznaka 32 kN jo uvršča v kategorijo objemk, namenjenih profesionalnim stiskalnim orodjem, združljivim s to stopnjo sile.

Gre za primerno rešitev za dopolnitev opreme stiskalnice ali zamenjavo objemke enake mere in profila. Za zagotovitev pravilnega spoja je treba pred stiskanjem vedno preveriti združljivost med strojem, objemko U25, fitingom in cevnim sistemom.
