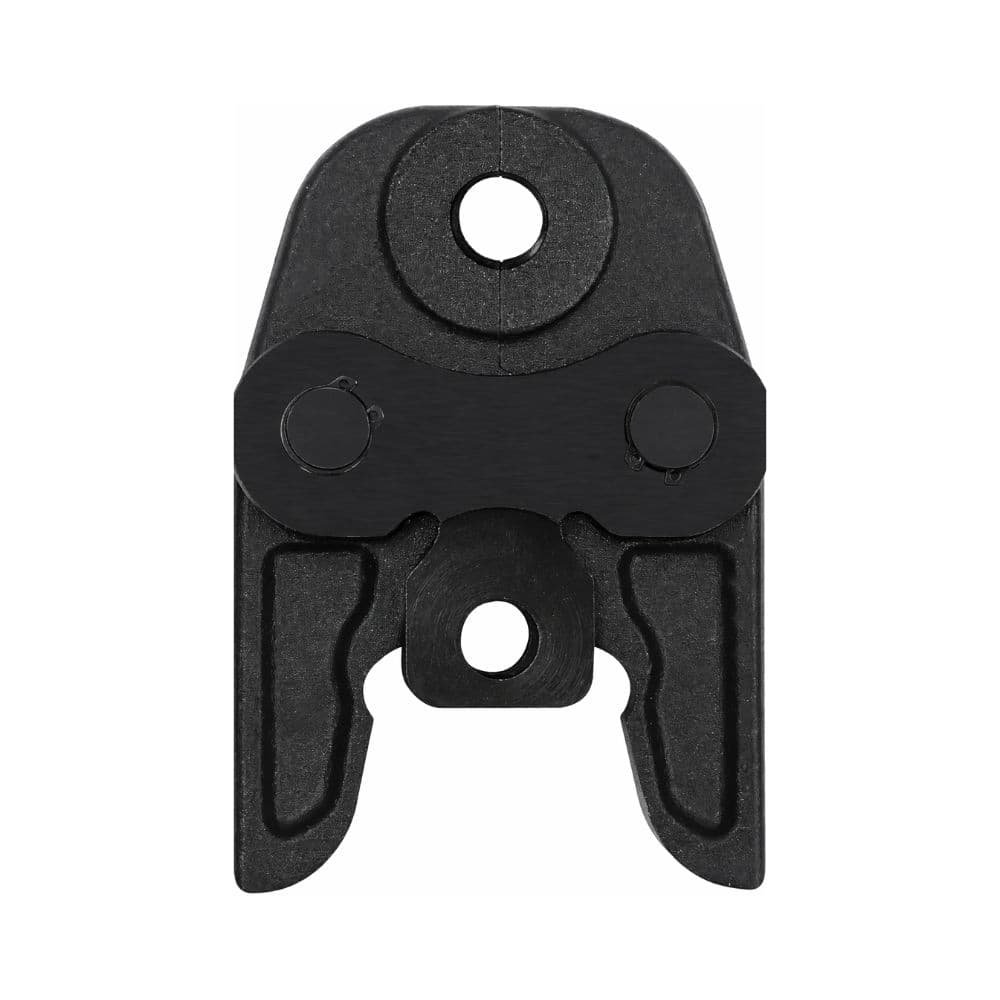

Svorka s priemerom 32 mm typu "U" a 32 kN

Objemka BARA 32053232 je profesionalni pripomoček za stiskalna orodja, zasnovan za izdelavo spojev v premeru 32 mm s profilom U. Uvrščena je v kategorijo 32 kN in omogoča delo s cevmi ter združljivimi fitingi, ki posebej zahtevajo geometrijo stiskanja U32.

Posebej je namenjena profesionalnim vodovodnim, ogrevalnim in inštalacijskim delom s sistemi stiskanih cevi. Pred uporabo je treba vedno preveriti, ali nameščeni fiting podpira profil U 32 mm in ali je stiskalni stroj združljiv s to vrsto in kategorijo objemke.

Stiskalna objemka U32

Referenca 32053232 ustreza objemki 32 mm s stiskalnim profilom U. Oznaka U32 omogoča takojšnjo prepoznavo tako delovnega premera kot tudi konture, ki jo je treba uporabiti na fitingu.

Pri press-fitting vgradnji je profil objemke ključni parameter, saj določa geometrijo, s katero se stisne tulec ali stiskalno telo fitinga.

Zasnovana za premer 32 mm

Ta objemka je dimenzionirana posebej za delo z združljivimi cevmi in fitingi 32 mm.

Premer objemke se mora natančno ujemati s premerom fitinga, ki ga je treba stisniti. Uporaba napačne mere prepreči doseganje geometrije stiskanja, ki jo predpisuje proizvajalec sistema.

Stiskalni profil U

BARA 32053232 uporablja profil U, običajno geometrijo v določenih profesionalnih sistemih večslojnih cevi in drugih sistemih stiskanih fitingov.

Med ciklom stiskanja stroj zapre objemko okoli fitinga in nanj prenese potrebno silo v skladu z notranjo obliko profila U.

Ta profil se ne sme nadomestiti z objemkami TH, H, M, V ali drugimi geometrijami, razen če proizvajalec cevnega sistema izrecno odobri takšno združljivost.

Kategorija stiskanja 32 kN

Objemka je uvrščena v kategorijo 32 kN.

Ta oznaka se nanaša na razred stiskalnega orodja, za katerega je zasnovana. Silo ustvarja stiskalni stroj in jo prek objemke prenese na fiting.

Standardne objemke s profilom U, ki se uporabljajo v profesionalnih orodjih 32 kN, običajno vključujejo mere U16, U20, U25 in U32.

Za profesionalne vodovodne in ogrevalne inštalacije

Objemka BARA U32 je namenjena inštalaterjem, ki delajo s sistemi spojev s stiskanjem.

Kadar proizvajalec sistema določa profil U, se lahko uporablja v aplikacijah, kot so:

• vodovodne inštalacije.
• distribucijska vodovodna omrežja.
• ogrevalne inštalacije.
• združljivi večslojni cevni sistemi.
• prenove obstoječih inštalacij.
• montaža fitingov s press-fittingom.

Združljiva z večslojnimi sistemi, ki zahtevajo profil U

BARA trži stiskalna orodja za večslojne cevi, opremljena z objemkami s profilom U v premerih 16, 20, 25 in 32 mm, pri čemer je ta referenca v velikosti U32 iz ponudbe.

Vendar pa vsi večslojni fitingi 32 mm ne uporabljajo nujno istega profila. Dokumentacija proizvajalca fitinga mora izrecno navajati, da fiting podpira konturo U.

Prenaša silo stiskalnice na fiting

Objemka je element med stiskalnim strojem in fitingom. Med delovnim ciklom prenaša silo, ki jo razvije orodje, in oblikuje fiting glede na geometrijo svoje notranje konture.

Pred stiskanjem morajo biti pravilno usklajeni:

• Premer: 32 mm.
• Profil, ki ga zahteva fiting: U.
• Kategorija orodja: združljiva z objemkami 32 kN.
• Sistem priklopa: združljiv med strojem in objemko.

Posamezna objemka za dopolnitev profesionalne opreme

BARA 32053232 je dobavljena kot posamezna objemka, zato je primerna za dopolnitev kompleta za stiskanje ali za uporabo izključno mere U32, kadar že imate združljiv stroj.

Uporablja se lahko tudi kot zamenjava za drugo objemko istega premera in profila, kadar je treba obnoviti opremo, vedno po preverjanju združljivosti s stiskalnico.

Običajna ponudba objemk BARA s profilom U

V okviru opreme za večslojno stiskanje BARA so običajno na voljo naslednje mere profila U:

• U16: premer 16 mm.
• U20: premer 20 mm.
• U25: premer 25 mm.
• U32: premer 32 mm.

Ta raznolikost omogoča uporabo iste družine orodij za različne običajne premere večslojnih inštalacij, pri čemer se pri vsakem spoju izbere ustrezna objemka.

Preverjanja pred izvedbo stiskanja

Pred uporabo objemke je priporočljivo preveriti:

• da imata cev in fiting nazivni premer 32 mm,
• da proizvajalec fitinga določa profil U,
• da je stiskalnica združljiva z objemko,
• da orodje podpira ustrezno kategorijo stiskanja,
• da je objemka pravilno nameščena in zaklenjena v stroju,
• da je notranje območje stiskanja čisto,
• da ni poškodb, deformacij ali nenavadne obrabe,
• da je cev odrezana in pripravljena v skladu z navodili proizvajalca,
• da je fiting pravilno vstavljen pred začetkom cikla.

Pomen uporabe pravilnega profila

Profil je del zasnove spojnega sistema. Čeprav imata dva fitinga enak premer 32 mm, lahko zahtevata različni geometriji stiskanja.

Uporaba objemke z drugačno konturo od predpisane lahko povzroči nepravilno deformacijo fitinga in ogrozi spoj.

Zato je treba oznako U32 vedno preveriti glede na tehnične specifikacije nameščenega sistema.

Vzdrževanje objemke

Objemke so večkrat izpostavljene velikim mehanskim obremenitvam, zato jih je treba pregledovati in vzdrževati v dobrem stanju.

Priporočljivo je, da so stiskalne površine čiste, da se spoji pravilno premikajo ter da se redno preverja, ali so prisotne deformacije, razpoke ali znaki prekomerne obrabe.

Poškodovane ali prekomerno obrabljene objemke se ne sme uporabljati, saj lahko spremeni končno geometrijo stiskanja.

Značilnosti objemke BARA 32053232

• Blagovna znamka: BARA.
• Referenca: 32053232.
• Tip: objemka za stiskalno orodje.
• Premer: 32 mm.
• Stiskalni profil: U.
• Oznaka: U32.
• Kategorija stiskanja: 32 kN.
• Uporaba: stiskanje združljivih cevi in fitingov.
• Uporaba: profesionalna.

Objemka BARA U32 za inštalacije s stiskanjem

BARA 32053232 inštalaterju zagotavlja posebno objemko za izdelavo spojev v 32 mm s profilom U. Njena konfiguracija omogoča dopolnitev opreme združljive stiskalnice z eno od običajnih mer v sistemih večslojnih cevi.

Za dosego varnega spoja, skladnega s specifikacijami sistema, je treba vedno skupaj preveriti združljivost stiskalnice, kategorijo 32 kN, profil U32 in fiting, ki ga je treba stisniti.
