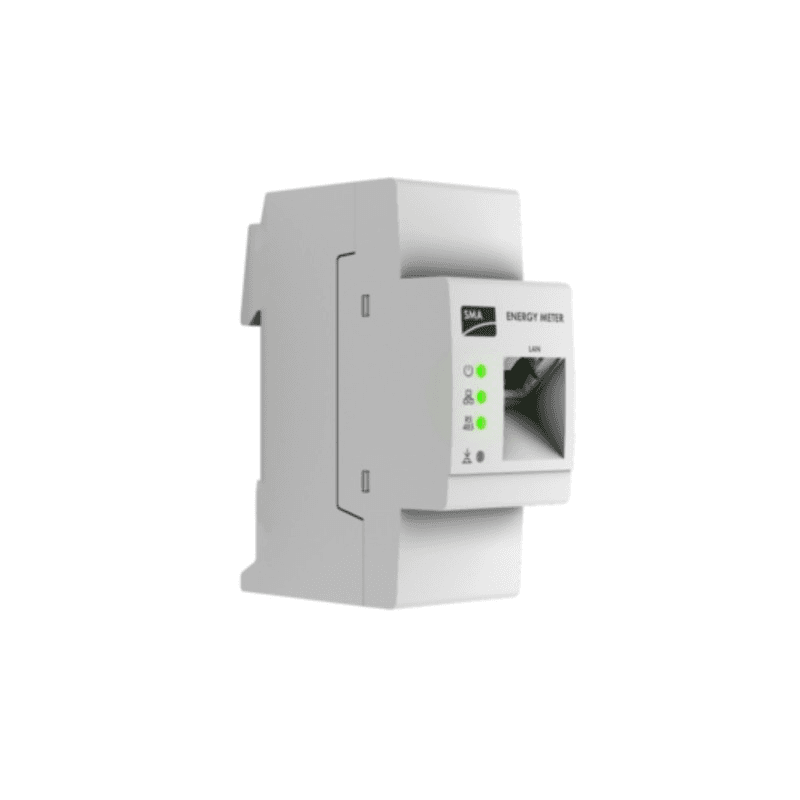

Inteligentný merač energie (Smart Meter) SMA EM-1CT63A-21

SMA Energy Meter CT EM-1CT63A-21 je inteligentný merač energie navrhnutý na rýchle a presné zaznamenávanie elektrických tokov vo fotovoltických inštaláciách a v systémoch energetického manažmentu SMA. Táto verzia obsahuje prúdový transformátor 63 A a umožňuje prenášať namerané hodnoty prostredníctvom Ethernetu v rámci lokálnej siete, čo uľahčuje monitorovanie spotreby zo siete, energie dodanej do siete a výroby z fotovoltiky.

Vďaka obojsmernému meraniu dokáže SMA EM-1CT63A-21 určiť tak energiu odobratú zo siete, ako aj energiu do nej dodanú. Tieto informácie možno využiť v ekosystéme SMA na optimalizáciu energetického manažmentu, zvýšenie využitia fotovoltickej energie a realizáciu regulačných funkcií kompatibilných s nainštalovanými zariadeniami.

Meranie pomocou 63 A prúdového transformátora

SMA EM-1CT63A-21 vykonáva meranie pomocou prúdového transformátora, ktorý je súčasťou štandardnej dodávky zariadenia. Táto verzia disponuje CT pripojením a je určená pre jednofázové aplikácie s limitným prúdom až do 63 A.

Na rozdiel od iných meračov s priamym pripojením, SMA Energy Meter CT zaznamenáva prúd prostredníctvom príslušného transformátora. Táto konfigurácia uľahčuje integráciu do elektrických rozvádzačov a umožňuje meranie bez toho, aby celý prúd inštalácie pretekal priamo cez samotný merač.

Obojsmerné meranie pre fotovoltické inštalácie

SMA Energy Meter CT umožňuje zaznamenávať energetické toky v oboch smeroch. Vďaka tomu sa dá použiť na zistenie výkonu odoberaného zo siete aj fotovoltického výkonu dodávaného do siete.

Možno ho tiež použiť ako merač výroby z fotovoltiky a prispieť k integrácii výroby meničov od iných výrobcov v rámci určitých kompatibilných systémov energetického manažmentu SMA.

Komunikácia prostredníctvom Ethernetu

Merač je vybavený rozhraním Ethernet na prenos zaznamenaných hodnôt cez lokálnu sieť. Nemá WiFi pripojenie, preto sa integrácia s ostatnými komponentmi systému realizuje pomocou sieťového kábla.

Rýchla komunikácia elektrických hodnôt umožňuje kompatibilným systémom SMA disponovať aktuálnymi informáciami na monitorovanie a energetický manažment. Výrobca uvádza meracie cykly 1000 ms a 200 ms.

Kompatibilný so systémami energetického manažmentu SMA

SMA EM-1CT63A-21 je navrhnutý na integráciu do inštalácií so systémami SMA. Možno ho používať spolu so Sunny Home Manager 2.0 a s kompatibilnými riešeniami System Manager, pričom poskytuje údaje potrebné na dohľad nad energetickými tokmi inštalácie a ich riadenie.

SMA tento merač uvádza aj medzi kompatibilnými komponentmi pre určité konfigurácie nulového vývozu do siete. V týchto systémoch informácie poskytované meračom umožňujú regulačnému systému v reálnom čase poznať energetickú výmenu v bode pripojenia k sieti.

Kompaktná inštalácia na DIN lištu

Zariadenie je navrhnuté na montáž na DIN lištu v elektrickom rozvádzači alebo v skrini elektromera. Jeho rozmery sú len 35 x 88 x 65 mm a zaberá dva moduly DIN lišty, čo uľahčuje integráciu aj v rozvádzačoch s obmedzeným priestorom.

Model EM-1CT63A-21 má približnú hmotnosť 0,2 kg a je pripravený pracovať pri okolitej teplote od -25 do +55 °C.

Presnosť a nízka spotreba

SMA Energy Meter CT ponúka presnosť merania až ≤ 2 % a prostredníctvom dodaného transformátora podporuje maximálny prúd 63 A. Jeho vlastná maximálna spotreba je ≤ 2 W, čo pomáha udržiavať nízku pomocnú spotrebu monitorovacieho systému.

Menovité prevádzkové napätie sa pohybuje medzi 85 a 250 V AC a podporuje sieťové frekvencie 50 alebo 60 Hz s toleranciou ±5 %.

Technické vlastnosti SMA EM-1CT63A-21

• Značka: SMA Solar.
• Označenie: EM-1CT63A-21.
• Rad: SMA Energy Meter CT.
• Typ: inteligentný merač energie / Smart Meter.
• Použitie: meranie a energetický manažment vo fotovoltických inštaláciách.
• Počet dodaných prúdových transformátorov: 1.
• Limitný prúd: maximálne 63 A.
• Typ merania: pomocou prúdového transformátora.
• Obojsmerné meranie: áno.
• Menovité napätie: 85-250 V AC.
• Frekvencia: 50/60 Hz (±5 %).
• Maximálna vlastná spotreba: ≤ 2 W.
• Presnosť merania: ≤ 2 %.
• Meracie cykly: 1000 ms / 200 ms.
• Komunikačné rozhranie: Ethernet.
• WiFi: nie.
• Montáž: DIN lišta v elektrickom rozvádzači alebo skrini elektromera.
• Potrebný priestor na DIN lište: 2 moduly.
• Rozmery: 35 x 88 x 65 mm.
• Hmotnosť: približne 0,2 kg.
• Prevádzková teplota okolia: -25 až +55 °C.
• Teplota prepravy a skladovania: -25 až +70 °C.
• Maximálna prevádzková nadmorská výška: 2000 m n. m.
• Krytie: IP20.
• Trieda ochrany: II.
• Kategória prepätia: CAT III.
• Záruka výrobcu: 2 roky.

Obsah balenia

Podľa dokumentácie SMA obsahuje balenie EM-1CT63A-21 samotný SMA Energy Meter CT, 63 A prúdový transformátor, konektor pre napäťový vstup, konektor pre prúdový transformátor a inštalačnú dokumentáciu.

Meranie na optimalizáciu vlastnej spotreby z fotovoltiky

Informácie poskytované zariadením SMA EM-1CT63A-21 umožňujú zistiť, ako prúdi energia medzi fotovoltickou inštaláciou, spotrebou a elektrickou sieťou. Po integrácii do kompatibilného systému SMA možno tieto údaje využiť na optimalizáciu vlastnej spotreby, dohľad nad nakupovanou alebo dodávanou energiou a koordináciu stratégií energetického manažmentu.

Jeho kompaktný formát na DIN lištu, komunikácia cez Ethernet, obojsmerné meranie a dodaný 63 A prúdový transformátor robia zo SMA Energy Meter CT EM-1CT63A-21 špecifické riešenie pre jednofázové inštalácie, ktoré potrebujú doplniť meranie energie do ekosystému SMA.

Dôležité: inštaláciu a uvedenie merača do prevádzky musí vykonať kvalifikovaný personál v súlade s pokynmi a bezpečnostnými požiadavkami stanovenými spoločnosťou SMA.
