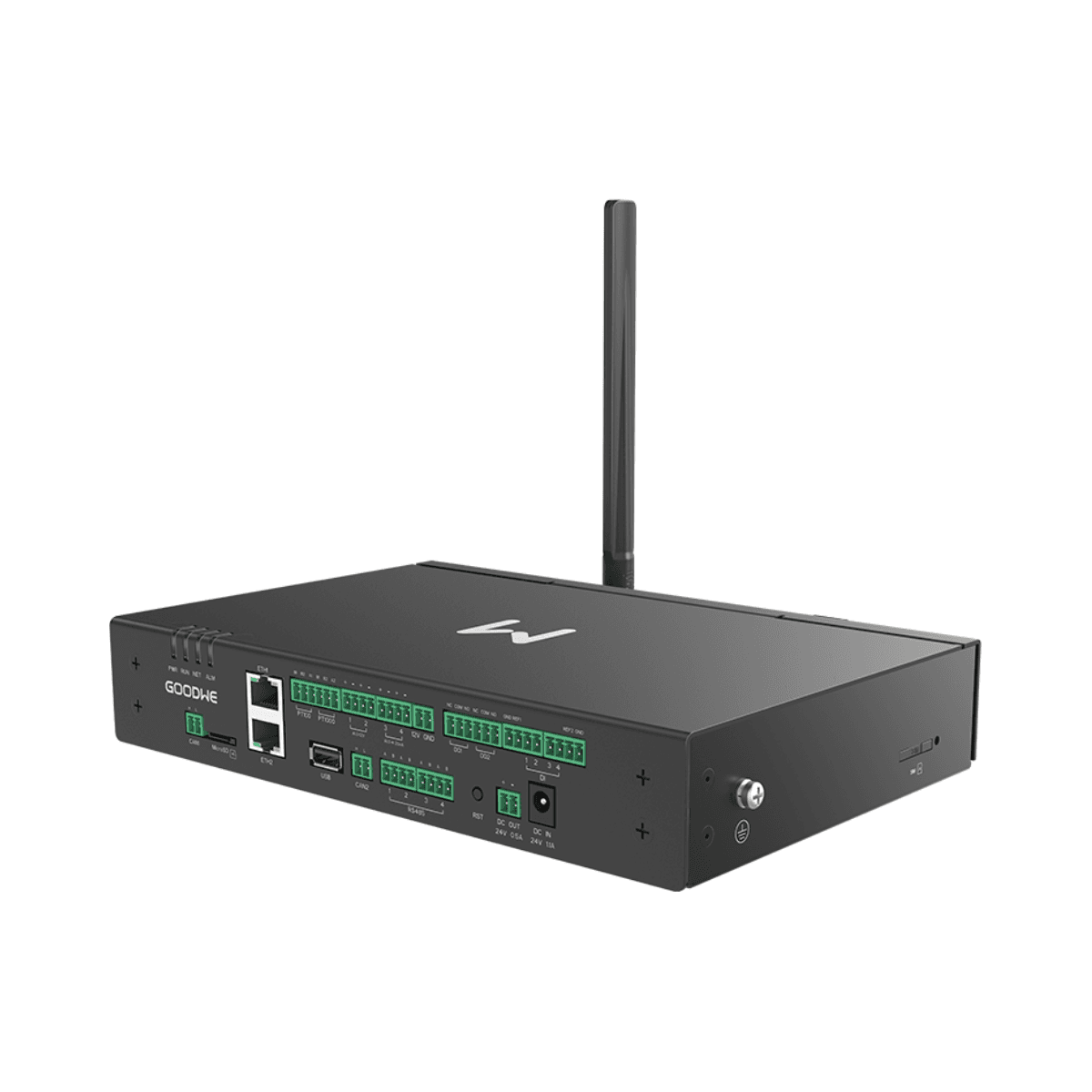

Smart DataLogger GoodWe EzLogger 3000C

GoodWe EzLogger3000C je Smart DataLogger za komercialne in industrijske fotovoltaične (C&I) inštalacije, zasnovan za centralizacijo zajema in prenosa podatkov, pretvorbo protokolov ter enostavnejše spremljanje in daljinsko upravljanje sončnih elektrarn. Omogoča priklop in upravljanje do 100 naprav z ene same enote ter združuje komunikacije RS485, Ethernet in WiFi skupaj z različnimi vhodi in izhodi za prilagoditev sistema zahtevnejšim fotovoltaičnim inštalacijam.

EzLogger3000C omogoča centralizacijo komunikacije med razsmerniki GoodWe, pomožno opremo, platformo za spremljanje SEMS in sistemi tretjih ponudnikov. Vključuje 4 vrata RS485, 2 LAN povezavi, WiFi 2,4 GHz, vrata USB 2.0 in vgrajen spletni vmesnik, poleg tega pa še digitalne in analogne vhode, digitalne izhode ter posebne vhode za senzorje PT100 in PT1000.

Smart DataLogger za C&I fotovoltaične inštalacije

GoodWe razvija EzLogger3000C za komercialne in industrijske sončne projekte, kjer je treba zbirati, obdelovati in prenašati informacije iz številnih naprav.

Data logger deluje kot osrednja komunikacijska točka inštalacije, saj omogoča pošiljanje informacij v oblačne strežnike in platforme za spremljanje ter olajša funkcije daljinskega upravljanja in energetskega vodenja.

Njegova sposobnost dela z več protokoli omogoča integracijo v projekte, kjer so prisotni različni sistemi in oprema za nadzor.

Povezava do 100 naprav

GoodWe EzLogger3000C podpira priklop največ 100 naprav, kar omogoča centralizacijo fotovoltaičnih inštalacij z velikim številom razsmernikov in pomožne opreme.

Ta zmogljivost je še posebej zanimiva v komercialnih, industrijskih in skupnostnih samooskrbnih sončnih elektrarnah, kjer je treba podatke iz različnih naprav združiti v en sam sistem za zajem podatkov.

Štirje RS485 priključki

Naprava vključuje 4 vmesnike RS485, označene kot vrata COM, ki zagotavljajo različne komunikacijske linije za priklop združljivih naprav.

Komunikacija prek RS485 uporablja protokol Modbus-RTU, ki se pogosto uporablja v energetskih in industrijskih avtomatizacijskih sistemih.

Razpoložljivost štirih ločenih vodil olajša razporeditev priključenih naprav in zagotavlja prilagodljivost pri zasnovi komunikacijskega omrežja inštalacije.

Dva Ethernet LAN priključka

EzLogger3000C ima 2 LAN vmesnika, kar omogoča priklop v Ethernet omrežja in na različne nadzorne naprave ali platforme.

Prek Etherneta GoodWe navaja združljivost s protokoli:

• Modbus-TCP.
• IEC 60870-5-104.

Te možnosti širijo možnosti integracije data loggerja v sisteme za upravljanje energije, avtomatizacijo in nadzor fotovoltaičnih inštalacij.

Vgrajen WiFi 2,4 GHz

Naprava vključuje povezljivost WiFi IEEE 802.11 b/g/n v pasu 2,4 GHz.

GoodWe to povezavo predvideva za lažjo lokalno konfiguracijo in vzdrževanje naprave ter kot dodatno alternativo žični Ethernet povezavi.

Izbirni 4G

Tehnična dokumentacija proizvajalca predvideva tudi izbirno 4G komunikacijo, kar razširja možnosti povezave v inštalacijah, kjer ni na voljo običajne omrežne infrastrukture.

Razpoložljivost te funkcije je odvisna od konfiguracije in specifičnih dodatkov projekta.

Konfiguracija prek SolarGo in vgrajenega spletnega vmesnika

GoodWe EzLogger3000C je mogoče konfigurirati prek aplikacije SolarGo in prek vgrajenega spletnega vmesnika.

Spletni vmesnik omogoča dostop do naprave prek združljivega brskalnika za pregled podatkov ter izvajanje konfiguracijskih in vzdrževalnih opravil.

GoodWe to dvojno možnost izpostavlja kot prilagodljiv način zagona in upravljanja data loggerja glede na potrebe monterja ali upravljavca fotovoltaične elektrarne.

Spremljanje prek SEMS in platform tretjih ponudnikov

EzLogger3000C podpira sočasno spremljanje prek SEMS in platform tretjih ponudnikov.

Ta lastnost omogoča ohranjanje ekosistema nadzora GoodWe in hkrati prenos informacij v združljive zunanje sisteme, kar zagotavlja večjo prilagodljivost v profesionalnih inštalacijah, ki uporabljajo centralizirane platforme za upravljanje.

Združljivost z različnimi generacijami razsmernikov

GoodWe poudarja, da EzLogger3000C omogoča vzporedno integracijo razsmernikov različnih združljivih modelov ali generacij.

Ta lastnost je lahko še posebej uporabna pri razširitvah obstoječih fotovoltaičnih elektrarn, kjer morajo novi razsmerniki delovati skupaj s prej nameščeno opremo.

Natančno združljivost je treba vedno preveriti na veljavnem seznamu združljivih razsmernikov in naprav, ki ga objavlja GoodWe.

Obnovitev podatkov z 30-dnevnim hranjenjem

Data logger vključuje funkcijo obnovitve podatkov po prekinitvah, z ohranitvijo do 30 dni.

Ta funkcionalnost je zasnovana za zmanjšanje izgube informacij ob začasni prekinitvi komunikacije in kasnejšo obnovitev shranjenih podatkov.

Digitalni in analogni vhodi ter izhodi

Poleg komunikacijskih vmesnikov GoodWe EzLogger3000C vključuje različne vhode in izhode, namenjene razširitvi možnosti integracije v inštalacijo.

• 4 digitalni vhodi (DI).
• 2 digitalna izhoda (DO).
• 4 analogni vhodi (AI).
• 1 vhod PT100.
• 1 vhod PT1000.
• Aktivni izhod: 12 V, 100 mA.

Ti vmesniki omogočajo priklop različnih signalov in združljivih senzorjev v projektih spremljanja in upravljanja energije.

Vhodi za senzorje PT100 in PT1000

Data logger ima posebej en vhod za senzor PT100 in en vhod za senzor PT1000.

Ti uporovni senzorji se pogosto uporabljajo za merjenje temperature v tehničnih in industrijskih aplikacijah ter predstavljajo dodatno možnost nadzora v fotovoltaični elektrarni.

Vrata USB 2.0

GoodWe EzLogger3000C vključuje 1 vrata USB 2.0 in je združljiv z USB pomnilniškimi enotami.

GoodWe ta vmesnik predvideva kot podporo za vzdrževalna opravila, dostop do informacij in posodabljanje programske opreme naprave.

Štirje LED indikatorji

Naprava ima 4 LED indikatorje, ki omogočajo vizualno prepoznavanje različnih stanj delovanja in komunikacije.

Ti indikatorji olajšajo namestitev, diagnostiko in vzdrževanje, saj zagotavljajo osnovne informacije neposredno na samem data loggerju.

Poraba manj kot 15 W

EzLogger3000C deluje z napajanjem 24 V DC in ima električno porabo manjšo od 15 W.

Napajalni adapter, ki ga določa GoodWe, podpira vhod 100 do 240 V AC, 50/60 Hz in zagotavlja izhod 24 V DC.

Različne možnosti montaže

Naprava ponuja več možnosti namestitve za lažjo integracijo v električne omare, tehnične prostore in druge prostore, namenjene sistemom za spremljanje.

GoodWe predvideva naslednje načine montaže:

• Stenska montaža.
• Montaža na DIN letev.
• Namizna namestitev.

Ta prilagodljivost omogoča fizično prilagoditev data loggerja značilnostim posameznega projekta.

Kompaktne dimenzije in majhna teža

GoodWe EzLogger3000C ima dimenzije 255 mm širine, 47,5 mm višine in 173 mm globine.

Njegova teža je približno 0,8 kg, kar olajša vgradnjo v tehnične omare ali stenske inštalacije brez potrebe po veliki nosilni konstrukciji.

Delovno območje od -30 do +60 °C

Naprava je zasnovana za delovanje pri temperaturi okolice med -30 in +60 °C.

Za skladiščenje GoodWe določa območje med -40 in +70 °C.

Dovoljena relativna vlažnost je med 5 in 95 %.

Delovanje do 5.000 metrov nadmorske višine

Proizvajalec navaja največjo delovno nadmorsko višino 5.000 metrov, kar zagotavlja širok razpon za inštalacije v višje ležečih območjih.

Zaščita IP20

GoodWe EzLogger3000C ima stopnjo zaščite IP20.

Zato ga je treba namestiti v notranjem prostoru ali v ustreznem ohišju, ki zagotavlja potrebno dodatno zaščito pred prahom, vlago, vodo in drugimi okoljskimi vplivi, kadar to zahtevajo pogoji inštalacije.

Kibernetska varnost ETSI EN 303 645

GoodWe navaja, da je EzLogger3000C pridobil certifikat skladnosti kibernetske varnosti ETSI EN 303 645.

Ta certifikacija je povezana z zahtevami kibernetske varnosti za povezane naprave, kar je še posebej pomembno pri opremi, namenjeni prenosu informacij in komunikaciji z oblačnimi platformami.

Tehnične lastnosti GoodWe EzLogger3000C

• Blagovna znamka: GoodWe.
• Model: EzLogger3000C.
• Tip: Smart DataLogger.
• Uporaba: komercialne in industrijske fotovoltaične inštalacije.
• Največje število priključenih naprav: 100.
• Napajanje naprave: 24 V DC.
• Napajalni adapter: vhod 100-240 V AC, 50/60 Hz; izhod 24 V DC.
• Poraba: manj kot 15 W.
• LAN vrata: 2.
• RS485 vrata: 4 COM.
• WiFi: IEEE 802.11 b/g/n.
• WiFi pas: 2,4 GHz.
• 4G: izbirno.
• Digitalni vhodi: 4 DI.
• Digitalni izhodi: 2 DO.
• Analogni vhodi: 4 AI.
• Vhod PT100: 1.
• Vhod PT1000: 1.
• Aktivni izhod: 12 V / 100 mA.
• Ethernet protokol: Modbus-TCP, IEC 60870-5-104.
• RS485 protokol: Modbus-RTU.
• Vgrajen spletni vmesnik: da.
• Konfiguracija prek SolarGo: da.
• USB: USB 2.0 x 1.
• LED indikatorji: 4.
• Spremljanje SEMS: da.
• Spremljanje tretjih ponudnikov: da.
• Sočasno spremljanje SEMS/tretjih ponudnikov: da.
• Hranjenje za obnovitev podatkov: do 30 dni.
• Namestitev: stena, DIN letev ali miza.
• Dimenzije: 255 x 47,5 x 173 mm.
• Teža: 0,8 kg.
• Delovna temperatura: -30 do +60 °C.
• Temperatura skladiščenja: -40 do +70 °C.
• Relativna vlažnost: 5-95 %.
• Največja nadmorska višina: 5.000 m.
• Stopnja zaščite: IP20.
• Certifikat kibernetske varnosti: ETSI EN 303 645.

Certifikati

Veljavna tehnična dokumentacija GoodWe za EzLogger3000C navaja različne mednarodne certifikate, med drugim:

• CE-RED (EN 18031).
• RCM.
• Anatel.
• KC.
• MIC.
• VCCI.
• WPC.
• FCC.
• ISED.

Centralizirano upravljanje za fotovoltaične elektrarne GoodWe

GoodWe EzLogger3000C zagotavlja centralizirano rešitev za zbiranje in prenos informacij iz profesionalnih fotovoltaičnih inštalacij z velikim številom naprav. Njegova štiri RS485 vrata, dve LAN povezavi, WiFi, dodatni vhodi in izhodi ter združljivost z različnimi protokoli omogočajo prilagoditev različnim konfiguracijam projektov.

Možnost priklopa do 100 naprav, hkratnega spremljanja v SEMS in zunanjih platformah ter obnovitve podatkov po prekinitvah za obdobje do 30 dni ga naredi posebej primernega za komercialne in industrijske sončne elektrarne, kjer sta nadzor in upravljanje komunikacij ključnega pomena.
