Trifazni merilnik energije Wallbox 000002174 je števec za trifazne električne inštalacije, zasnovan za neposredno merjenje tokov do 65 A in za zagotavljanje sistema polnjenja Wallbox z informacijami, potrebnimi za različne funkcije upravljanja energije. Referenca ustreza modelu, ki ga Wallbox označuje kot MTR-3P-65A / EM340-PRO380, in se namesti na DIN-letev ter zavzame 3 module.

Zaradi komunikacije RS485 s kompatibilnimi polnilnicami Wallbox merilnik omogoča vpogled v porabo inštalacije v realnem času ter uporabo teh podatkov za funkcije, kot so Power Boost, dinamično upravljanje moči in združljive rešitve polnjenja s sončno energijo. Njegovo neposredno merjenje odpravlja potrebo po tokovnih transformatorjih ali zunanjih tokovnih kleščah v inštalacijah, ki ne presegajo 65 A, ki jih naprava podpira.

Trifazni merilnik do 65 A

Referenca Wallbox 000002174 je posebej zasnovana za trifazne inštalacije in podpira največji neprekinjeni tok 65 A.

Merjenje poteka neposredno prek samega števca, zato fazni vodniki električno prehajajo skozi napravo brez potrebe po uporabi zunanjih tokovnih klešč.

• Vrsta inštalacije: trifazna.
• Vrsta merjenja: neposredno.
• Osnovni tok: 5 A.
• Največji tok: 65 A.
• Najmanjši navedeni tok za družino EM340: 0,25 A.

Model EM340 / PRO380

Wallbox to referenco izrecno označuje kot Power Meter EM340 / PRO380, Three Phases, 65 A.

EM340 je trifazni analizator energije, zasnovan za merjenje energije in različnih električnih spremenljivk inštalacije ter njihovo posredovanje krmilnemu sistemu.

Njegova integracija s polnilnicami Wallbox omogoča, da se polnilna infrastruktura prilagaja razpoložljivi moči v objektu.

Združljivo s Power Boost

Ena glavnih uporab merilnika je uporaba funkcije Power Boost pri združljivih polnilnicah Wallbox.

Power Boost uporablja meritev skupne porabe objekta za dinamično prilagajanje razpoložljive moči za polnjenje električnega vozila.

Ko se poraba v hiši ali inštalaciji poveča, lahko polnilnica zmanjša moč, namenjeno vozilu. Ko se druge porabe zmanjšajo, lahko sistem ponovno poveča moč polnjenja znotraj nastavljenih omejitev.

To omogoča boljši izkoristek razpoložljive električne moči in pomaga preprečiti, da bi vsota porabe stavbe in vozila presegla omejitev, nastavljeno za inštalacijo.

Dinamično upravljanje polnjenja

Merilnik zagotavlja električne podatke ekosistemu Wallbox za uporabo funkcij dinamičnega upravljanja energije v združljivih inštalacijah.

V infrastrukturi z več polnilnicami Wallbox predvideva rešitve, kot sta Dynamic Power Sharing ali enakovredni sistemi dinamičnega upravljanja, ki lahko razpoložljivo moč porazdelijo med različne polnilne točke.

Končna združljivost je odvisna od modela polnilnice, konfiguracije inštalacije in omogočenih programskih funkcij.

Združljivo s sončnimi rešitvami polnjenja

EM340 je eden od merilnikov, ki jih Wallbox uporablja za svoje rešitve upravljanja energije, združljive s fotovoltaično proizvodnjo, zgodovinsko poimenovane Eco-Smart in danes vključene v funkcije Solar Charging ekosistema Wallbox.

V združljivi inštalaciji lahko sistem uporabi podatke, ki jih zagotavlja števec, za določitev energetskega toka v hiši in upravljanje polnjenja vozila glede na razpoložljivo energijo.

Končne funkcije in razpoložljivi načini polnjenja so odvisni od polnilnice Wallbox in različice nameščenega sistema za upravljanje energije.

Komunikacija RS485

Komunikacija med merilnikom in združljivimi polnilnicami Wallbox poteka prek RS485.

Pri EM340 ta komunikacija uporablja protokol Modbus RTU, kar omogoča prenos električnih vrednosti, izmerjenih s števcem, v sistem upravljanja.

Wallbox v svoji dokumentaciji za namestitev prikazuje povezavo EM340 prek ustreznih priključkov za:

• A- / RS485.
• B+ / RS485.
• GND.
• Zaključitev vodila.

Namestitev in konfiguracijo omrežja RS485 je treba izvesti v skladu s shemo ustrezne uporabljene polnilnice Wallbox.

Merjenje aktivne in jalove energije

Tehnična platforma EM340 omogoča merjenje različnih veličin, povezanih s porabo električne energije.

Med razpoložljivimi parametri so:

• Aktivna energija: kWh.
• Jalova energija: kvarh.
• Aktivna moč: kW.
• Jalova moč: kvar.
• Navidezna moč: kVA.
• Napetost med fazami: VLL.
• Napetost faza-nula: VLN.
• Tok: A.
• Faktor moči: PF.
• Frekvenca: Hz.

Naprava lahko deluje s skupnimi podatki sistema in z različnimi spremenljivkami za vsako fazo posebej.

Merjenje uvožene in izvožene energije

Družina EM340 omogoča razlikovanje med energijo, porabljeno iz omrežja, in izvoženo energijo, kar je še posebej uporabno, kadar inštalacija vključuje fotovoltaično proizvodnjo.

Ta zmožnost omogoča, da sistemu za upravljanje energije posreduje informacije o smeri pretoka moči.

Neposredna priključitev 5(65) A

Merilnik uporablja tokovni vhod, označen kot 5(65) A, torej osnovni tok 5 A in največji neprekinjeni tok 65 A.

Ker gre za števec z neposredno priključitvijo, za delovanje v tem območju ne potrebuje zunanjih tokovnih transformatorjev.

Za trifazne inštalacije z višjimi tokovi Wallbox ponuja merilnike posrednega merjenja s kleščami za večja območja.

Trifazna napetost od 208 do 400 V med fazami

Platforma EM340 je zasnovana za omrežja z merilno napetostjo 208 do 400 V AC med fazami.

Uporablja se lahko v združljivih trifaznih sistemih s 3 ali 4 vodniki, odvisno od električne konfiguracije in priključne sheme, ki jo določi proizvajalec.

Samooskrba iz merjenega omrežja

EM340 je merilnik, ki se samooskrbuje iz električne napetosti, ki jo meri, zato za normalno delovanje ne potrebuje ločenega pomožnega napajanja.

Navedena lastna poraba za družino EM340 znaša do približno 1 W / 10 VA.

Osvetljen LCD-zaslon

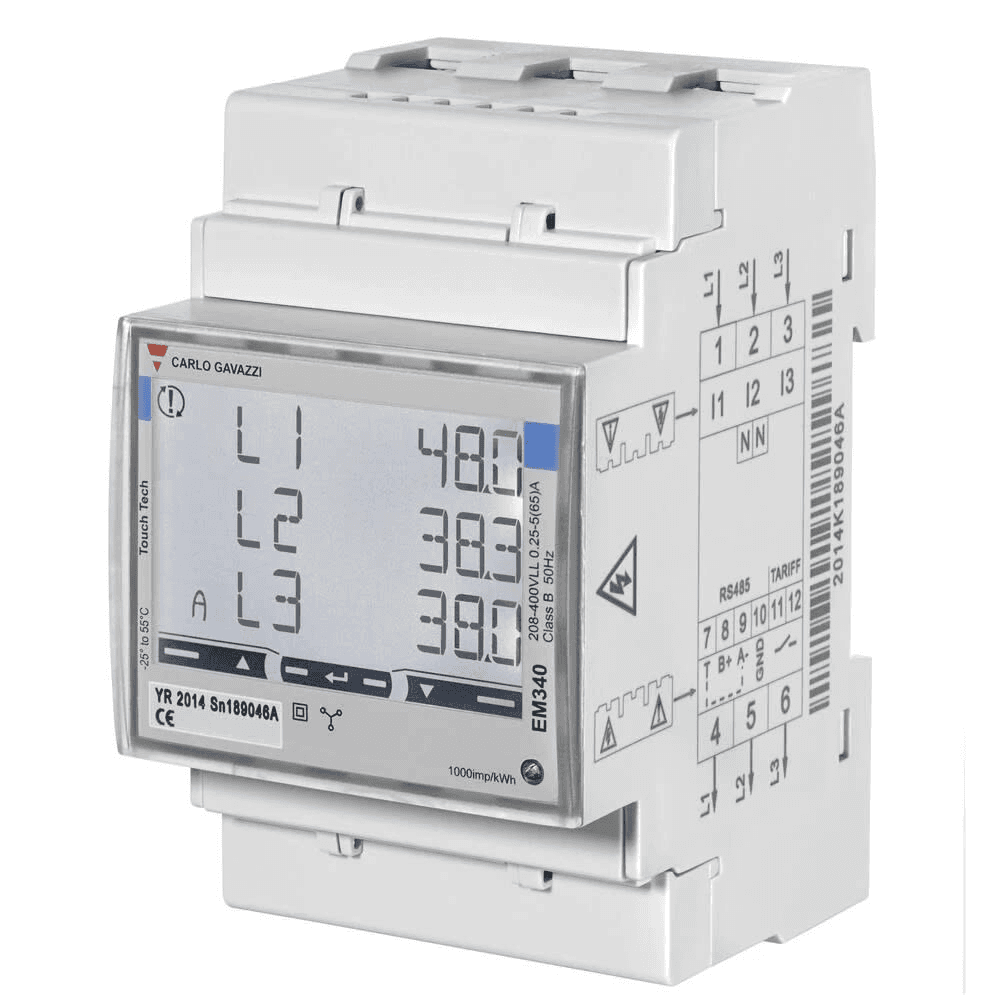

Merilnik ima osvetljen LCD-zaslon, ki omogoča neposreden pregled glavnih električnih veličin v razdelilni omarici.

Zasnova EM340 uporablja tri vrstice po osem števk in na dotik občutljiva območja za navigacijo med različnimi informacijskimi stranmi in parametri.

Poleg integriranega delovanja z Wallbox je ta prikaz uporaben tudi pri zagonu, preverjanju in vzdrževanju inštalacije.

Montaža na DIN-letev

Wallbox 000002174 je zasnovan za namestitev v električne omarice na DIN-letev.

Zavzame 3 DIN-module, zato je treba v električni omarici zagotoviti ustrezen prostor.

Dimenzije platforme EM340 so približno:

• Širina: 54 mm.
• Višina: 90 mm.
• Globina: 63 mm.

Teža merilnika EM340 je približno 240 g z embalažo, glede na tehnični list analizatorja proizvajalca.

Sprednja zaščita IP51

Družina EM340 ima:

• Sprednja zaščita: IP51.
• Zaščita priključkov: IP20.

Merilnik je namenjen vgradnji v ustrezno električno omarico ali ohišje, zato bo končna stopnja zaščite inštalacije odvisna od uporabljene omare.

Natančnost za spremljanje energije

EM340 izpolnjuje natančnostne specifikacije za profesionalno električno merjenje.

• Aktivna energija: razred 1 po EN 62053-21.
• Aktivna energija: razred B po EN 50470-3 za ustrezne različice.
• Jalova energija: razred 2 po EN 62053-23.
• Natančnost toka in napetosti: do ±0,5 % odčitka v pogojih, ki jih določa proizvajalec.

Pomembno: reference 000002174 ne smemo zamenjevati z EM340 MID

Wallbox trži tako standardne merilnike EM340 kot tudi različice EM340 MID. Referenca 000002174 je pri Wallboxu navedena kot trifazni MTR-3P-65A / EM340-PRO380 65 A, medtem ko trenutna dokumentacija za dodatno opremo različico EM340 MID predstavlja kot ločeno kategorijo.

Zato reference 000002174 ne smemo samodejno pripisovati certifikata MID, namenjenega fiskalnemu ali obračunskemu merjenju, brez izrecnega preverjanja, da dobavljena enota ustreza certificirani različici.

Tehnične lastnosti Wallbox 000002174

• Blagovna znamka: Wallbox.
• Referenca: 000002174.
• Koda izdelka: MTR-3P-65A.
• Povezan model: EM340 / PRO380.
• Vrsta: merilnik energije.
• Električna inštalacija: trifazna.
• Vrsta merjenja: neposredno.
• Nazivni/osnovni tok: 5 A.
• Največji tok: 65 A.
• Napetost družine EM340: 208-400 V AC med fazami.
• Montaža: DIN-letev.
• Širina: 3 DIN-moduli.
• Dimenzije EM340: približno 54 x 90 x 63 mm.
• Komunikacija z Wallbox: RS485.
• Protokol: Modbus RTU.
• Zaslon: osvetljen LCD.
• Merjenje aktivne energije: da.
• Merjenje jalove energije: da.
• Merjenje po fazah: da.
• Merjenje uvožene/izvožene energije: da.
• Power Boost: združljiv v podprtih sistemih Wallbox.
• Eco-Smart / Solar Charging: združljiv glede na polnilnico in konfiguracijo.
• Dynamic Power Sharing: združljiv glede na infrastrukturo Wallbox.
• Sprednja zaščita: IP51.
• Zaščita priključkov: IP20.
• Samooskrba: da.

Merilnik Wallbox za optimizacijo polnjenja električnega vozila

Wallbox 000002174 omogoča integracijo merjenja trifazne porabe inštalacije s kompatibilnimi polnilnicami Wallbox ter zagotavlja informacije, potrebne za prilagoditev polnjenja vozila dejansko razpoložljivi energiji.

Njegovo neposredno merjenje do 65 A, kompaktna oblika 3 DIN-modulov in komunikacija RS485 ga uvrščajo med posebej primerne rešitve za domače in profesionalne trifazne inštalacije, kjer se želi uporabljati Power Boost, funkcije sončnega polnjenja ali sistemi dinamičnega upravljanja moči.

Namestitev mora izvesti usposobljen strokovnjak ob upoštevanju sheme merilnika in posebne dokumentacije polnilnice Wallbox, s katero se bo uporabljal.
