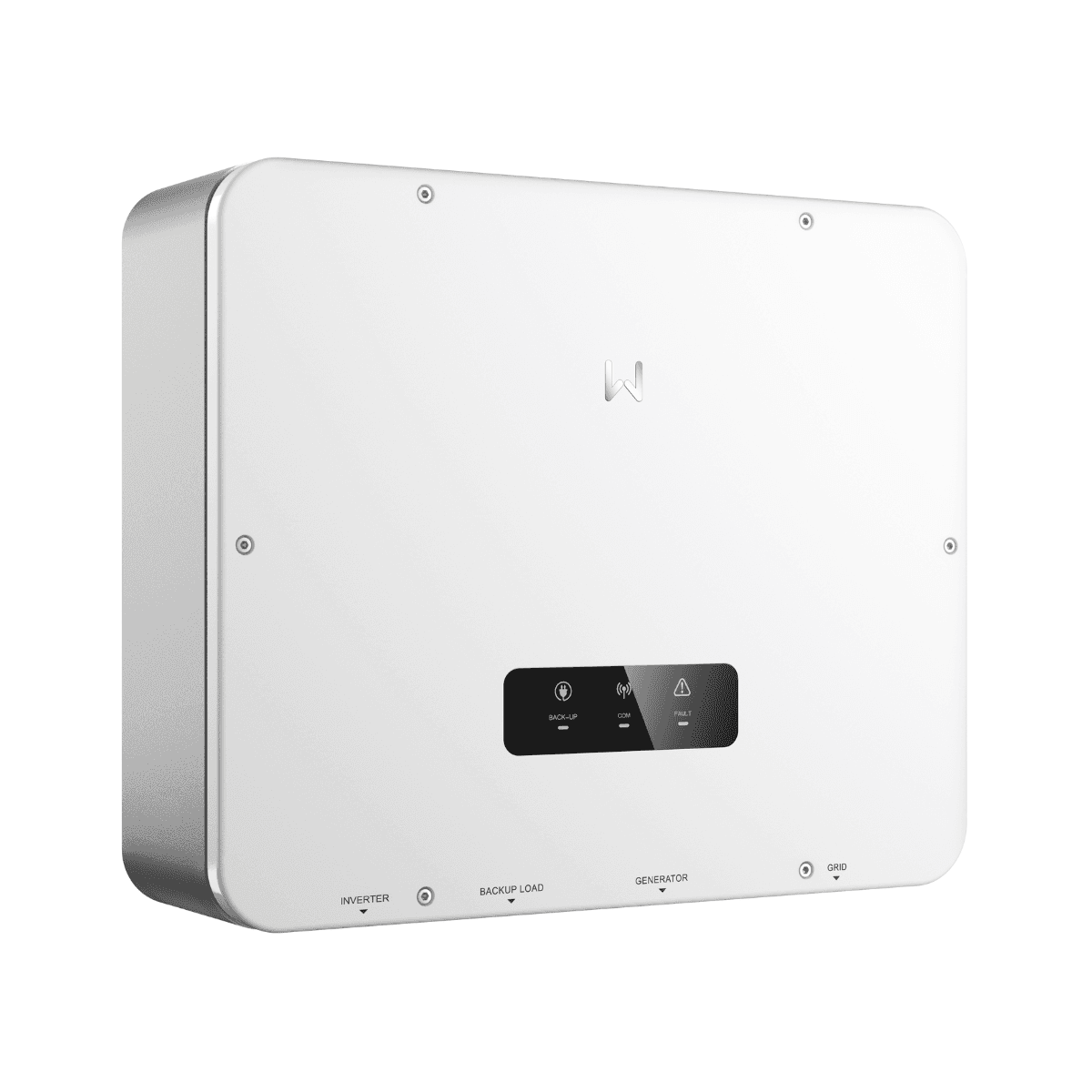

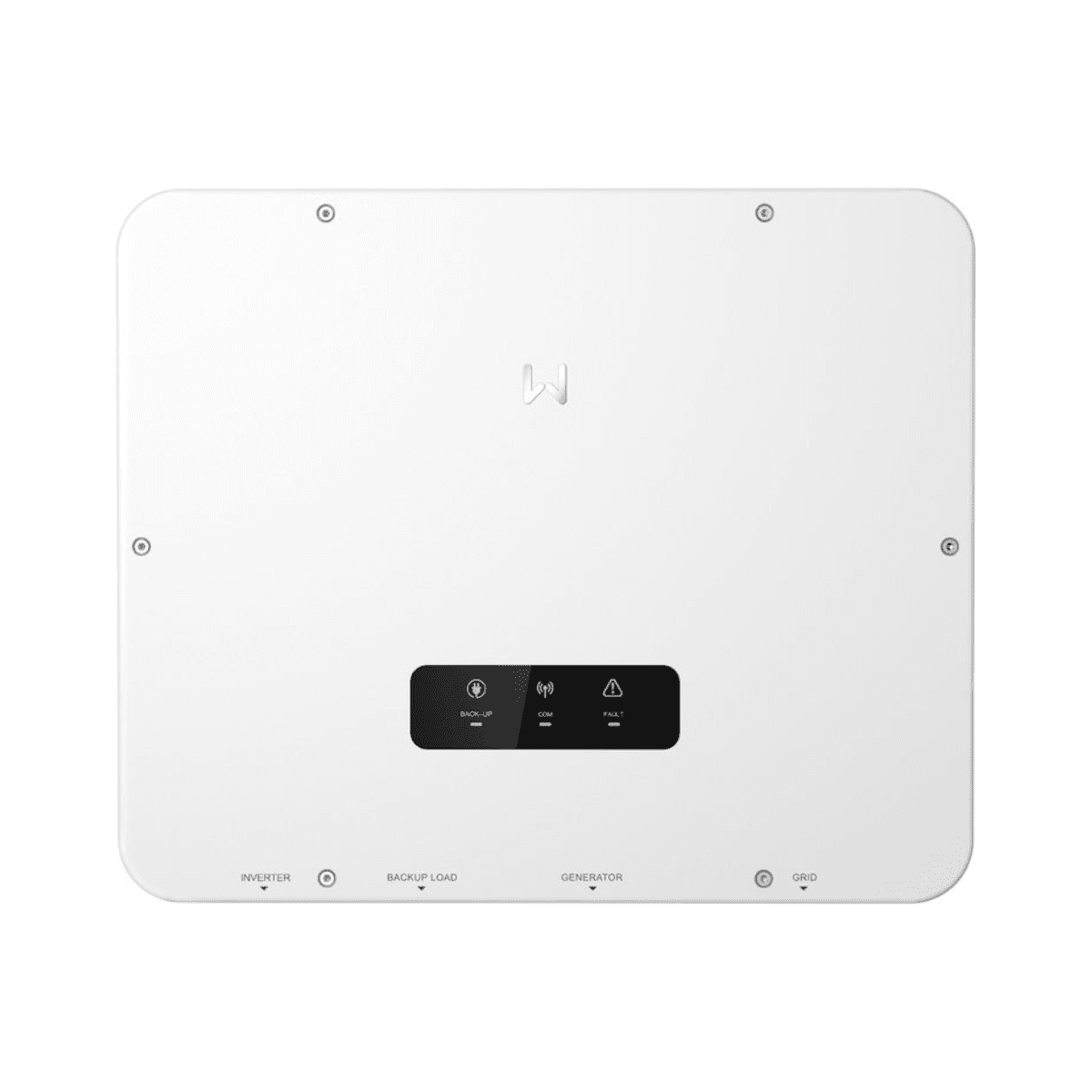

Zanesljiva rezervna oskrba za shranjevanje energije GoodWe STS200-80-10

GoodWe STS200-80-10 je statický prenosový systém navrhnutý tak, aby poskytoval spoľahlivé záložné elektrické napájanie v inštaláciách na ukladanie energie. Spolupracuje s kompatibilnými hybridnými meničmi GoodWe a riadi prechod medzi prevádzkou pripojenou k sieti a záložným režimom pri výpadku elektrickej energie.

S menovitým zdanlivým výkonom 50 kilovoltampérov, trojfázovým napätím 380 alebo 400 voltov a prepínacím časom kratším ako 10 milisekúnd umožňuje STS udržiavať záložné záťaže napájané energiou dostupnou zo solárnych panelov a batérií. Podporuje aj integráciu generátora a je pripravený zvládnuť vysokovýkonné záťaže, ako sú tepelné čerpadlá a motory.

Statický prenosový systém pre ukladanie energie

STS, teda statický prenosový systém, funguje ako prepínací prvok medzi elektrickou sieťou, hybridným meničom, záložnými záťažami a v prípade súčasti inštalácie aj generátorom.

Keď sieť funguje normálne, systém umožňuje prevádzku v režime pripojenia k sieti. Ak dôjde k výpadku napájania, menič prejde do záložného režimu a udržiava napájanie kritických záťaží pomocou energie dostupnej vo fotovoltickom systéme alebo v batériách.

Keď sa elektrická sieť obnoví, systém umožní meniču opätovnú synchronizáciu a návrat do prevádzky pripojenej k sieti.

Prepínanie kratšie ako 10 milisekúnd

Jednou z hlavných vlastností GoodWe STS200-80-10 je jeho prepínací čas kratší ako 10 milisekúnd. Tento rýchly prenos je navrhnutý tak, aby sa minimalizovalo prerušenie medzi prevádzkou pripojenou k sieti a záložným režimom.

Táto vlastnosť je obzvlášť dôležitá v komerčných inštaláciách a ďalších aplikáciách, kde je potrebné zachovať kontinuitu napájania považovaných za nevyhnutné záťaží.

Kompatibilný s hybridnými meničmi GoodWe ET40/50

Aktuálna dokumentácia EMEA od spoločnosti GoodWe uvádza kompatibilitu STS200-80-10 s hybridnými meničmi GoodWe ET40/50.

Komunikácia medzi STS a meničom prebieha prostredníctvom RS485, čo umožňuje koordinovať operácie pripojenia, odpojenia a prechodu medzi jednotlivými prevádzkovými režimami.

Menovitý výkon 50 kilovoltampérov

Pripojenie k meniču je navrhnuté pre menovitý zdanlivý výkon 50 kilovoltampérov. V bežných podmienkach pri pripojení k sieti má aj sieťová strana menovitý zdanlivý výkon 50 kilovoltampérov.

Pri menovitom napätí 400 voltov je menovitý prúd 72,5 ampéra. Pri menovitom výstupnom napätí 380 voltov uvádza GoodWe menovitý prúd 75,8 ampéra.

Až 55 kilovoltampérov v záložnom režime bez siete

Na výstupe určenom pre záložné záťaže poskytuje STS menovitý zdanlivý výkon 50 kilovoltampérov.

Keď inštalácia funguje bez siete, maximálny záložný zdanlivý výkon môže dosiahnuť 55 kilovoltampérov, čím poskytuje dodatočnú kapacitu na zvládnutie určitých záťažových podmienok.

Až 138 kilovoltampérov pri dostupnej sieti

Keď je k dispozícii napájanie z elektrickej siete, záložné rozhranie podporuje maximálny zdanlivý výkon až 138 kilovoltampérov.

GoodWe zároveň uvádza maximálny vstupný výkon na sieťovom porte 138 kilowattov pre energiu odobratú zo siete. Maximálny odberový prúd na strane siete aj zálohy môže dosiahnuť 200 ampérov v rámci podmienok špecifikovaných výrobcom.

Pripravený na veľké záťaže

GoodWe STS200-80-10 je navrhnutý na riadenie vysokovýkonných záťaží v rámci elektrických limitov stanovených pre zariadenie.

GoodWe výslovne zdôrazňuje jeho použitie so záťažami, ako sú tepelné čerpadlá a vysokovýkonné motory, čím rozširuje možnosti využitia úložného systému v komerčných inštaláciách a aplikáciách s náročnou spotrebou.

Integrácia s generátorom

Okrem spolupráce s elektrickou sieťou a hybridným meničom má STS rozhranie pripravené na integráciu generátora alebo kompatibilného fotovoltického meniča.

Táto možnosť umožňuje navrhovať energetické systémy s dodatočným zdrojom výroby na zvýšenie flexibility a dostupnosti energie v inštalácii.

Výkon až 55 kilovoltampérov na vstupe generátora

Pripojenie určené pre generátor alebo fotovoltický menič má menovitý zdanlivý výkon 50 kilovoltampérov a maximálny zdanlivý výkon 55 kilovoltampérov.

Menovitý prúd je 72,5 ampéra pri 400 voltoch. GoodWe uvádza menovitý prúd relé na strane generátora 90 ampérov.

Trojfázové napätie 380 alebo 400 voltov

STS200-80-10 je navrhnutý pre trojfázové systémy s menovitým výstupným napätím 380 alebo 400 voltov a konfiguráciou 3L/N/PE.

Menovitá frekvencia môže byť 50 alebo 60 hertzov, s podporovaným frekvenčným rozsahom od 45 do 65 hertzov.

Technická dokumentácia ďalej uvádza rozsah výstupného napätia 176 až 276 voltov podľa podmienok špecifikovaných spoločnosťou GoodWe.

Sieťové relé 200 ampérov

Systém obsahuje striedavé relé s menovitým prúdom 200 ampérov. Táto kapacita umožňuje riadiť vysoké prúdy, ktoré sa môžu vyskytnúť na rozhraní siete a zálohy, keď je inštalácia pripojená k elektrickému napájaniu.

Na strane generátora má relé menovitý prúd 90 ampérov.

Ochrana IP65 pre náročné inštalácie

GoodWe STS200-80-10 má stupeň krytia IP65, ktorý poskytuje ochranu proti vniknutiu prachu a vody v rámci podmienok stanovených pre túto klasifikáciu.

Jeho konštrukcia umožňuje použitie v rôznych inštalačných prostrediach, pokiaľ sú dodržané požiadavky na umiestnenie, montáž, vetranie a ochranu uvedené spoločnosťou GoodWe.

Široký rozsah prevádzkovej teploty

STS môže pracovať pri okolitých teplotách od -35 do 60 stupňov Celzia, čo umožňuje jeho použitie v širokom rozsahu podmienok prostredia.

Maximálna prevádzková nadmorská výška špecifikovaná spoločnosťou GoodWe je 4 000 metrov.

Chladenie prirodzenou konvekciou

Systém využíva chladenie prirodzenou konvekciou, takže pri bežnom chladení nie je závislý od ventilátorov.

Táto konfigurácia znižuje počet pohyblivých mechanických prvkov a umožňuje pasívnu prevádzku chladiaceho systému.

Montáž na stenu

GoodWe STS200-80-10 je navrhnutý na inštaláciu na stenu. Má rozmery 510 milimetrov na šírku, 425 milimetrov na výšku a 156 milimetrov do hĺbky.

Jeho hmotnosť je približne 16,5 kilogramu, preto musia byť povrch a upevňovacie prvky použité pri montáži vhodné na bezpečné uchytenie zariadenia.

Kompaktný dizajn pre komerčné úložné systémy

Aj napriek tomu, že riadi sieťové prúdy až do 200 ampérov a vysoké záložné výkony, STS má kompaktný formát, ktorý uľahčuje jeho integráciu spolu s meničom a ostatnými komponentmi inštalácie na ukladanie energie.

Montáž sa musí vykonať pri dodržaní vzdialeností, orientácie a inštalačných požiadaviek definovaných v návode výrobcu.

Komunikácia RS485 s meničom

Komunikácia medzi statickým prenosovým systémom a kompatibilným meničom GoodWe prebieha prostredníctvom RS485.

Táto komunikácia umožňuje koordinovať fungovanie meniča so stavom siete, záložným výstupom a ďalšími zdrojmi energie pripojenými k systému.

Aplikácie GoodWe STS200-80-10

STS je určený najmä pre komerčné systémy na ukladanie energie a ďalšie trojfázové inštalácie, kde je potrebné zabezpečiť záložné napájanie.

Medzi možné aplikácie patria:

• Systémy na ukladanie energie s hybridnými meničmi GoodWe ET40/50.
• Fotovoltické inštalácie s batériou a funkciou zálohy.
• Komerčné budovy s kritickými záťažami.
• Inštalácie s tepelnými čerpadlami.
• Systémy s vysokovýkonnými motormi.
• Inštalácie s pomocným generátorom.
• Systémy, ktoré vyžadujú rýchly prechod medzi sieťou a zálohou.

Technické vlastnosti GoodWe STS200-80-10

• Značka: GoodWe.
• Rad: STS.
• Označenie: STS200-80-10.
• Typ produktu: statický prenosový systém.
• Použitie: záložné napájanie pre systémy na ukladanie energie.
• Kompatibilita uvedená spoločnosťou GoodWe: hybridné meniče ET40/50.
• Menovité výstupné napätie: 380 alebo 400 voltov.
• Elektrická konfigurácia: 3L/N/PE.
• Rozsah výstupného napätia: 176 až 276 voltov.
• Menovitá frekvencia: 50 alebo 60 hertzov.
• Frekvenčný rozsah: 45 až 65 hertzov.
• Menovitý zdanlivý výkon na strane meniča: 50 kilovoltampérov.
• Menovitý zdanlivý výkon na strane siete: 50 kilovoltampérov.
• Menovitý zdanlivý výkon zálohy: 50 kilovoltampérov.
• Maximálny zdanlivý výkon bez siete: 55 kilovoltampérov.
• Maximálny zdanlivý výkon so sieťou: 138 kilovoltampérov.
• Menovitý zdanlivý výkon portu generátora alebo fotovoltického meniča: 50 kilovoltampérov.
• Maximálny zdanlivý výkon portu generátora alebo fotovoltického meniča: 55 kilovoltampérov.
• Menovitý prúd pri 400 voltoch: 72,5 ampéra.
• Menovitý prúd pri 380 voltoch: 75,8 ampéra.
• Menovitý prúd sieťového relé: 200 ampérov.
• Menovitý prúd relé generátora: 90 ampérov.
• Prepínací čas: kratší ako 10 milisekúnd.
• Integrácia s generátorom: áno.
• Komunikácia s meničom: RS485.
• Chladenie: prirodzená konvekcia.
• Topológia: neizolovaná.
• Stupeň krytia: IP65.
• Prevádzková teplota: od -35 do 60 stupňov Celzia.
• Maximálna prevádzková nadmorská výška: 4 000 metrov.
• Typ montáže: na stenu.
• Šírka: 510 milimetrov.
• Výška: 425 milimetrov.
• Hĺbka: 156 milimetrov.
• Hmotnosť: približne 16,5 kilogramu.
• Bezpečnostné normy: IEC 62109-1 a IEC 62109-2.
• Elektromagnetická kompatibilita: EN 61000-6-1, EN 61000-6-2, EN 61000-6-3 a EN 61000-6-4.

Rýchla a flexibilná záloha pre systémy ukladania energie

GoodWe STS200-80-10 umožňuje integrovať elektrickú sieť, hybridný menič, záložné záťaže a generátor do riešenia navrhnutého tak, aby udržiavalo kontinuitu dodávky energie pri výpadku siete.

Jeho prepínanie kratšie ako 10 milisekúnd, menovitý výkon 50 kilovoltampérov, kapacita až 55 kilovoltampérov bez siete a až 138 kilovoltampérov pri dostupnej sieti spolu s kompatibilitou s meničmi GoodWe ET40/50 z neho robia kľúčový prvok pre trojfázové úložné systémy, ktoré potrebujú spoľahlivé riadenie záložného napájania.
