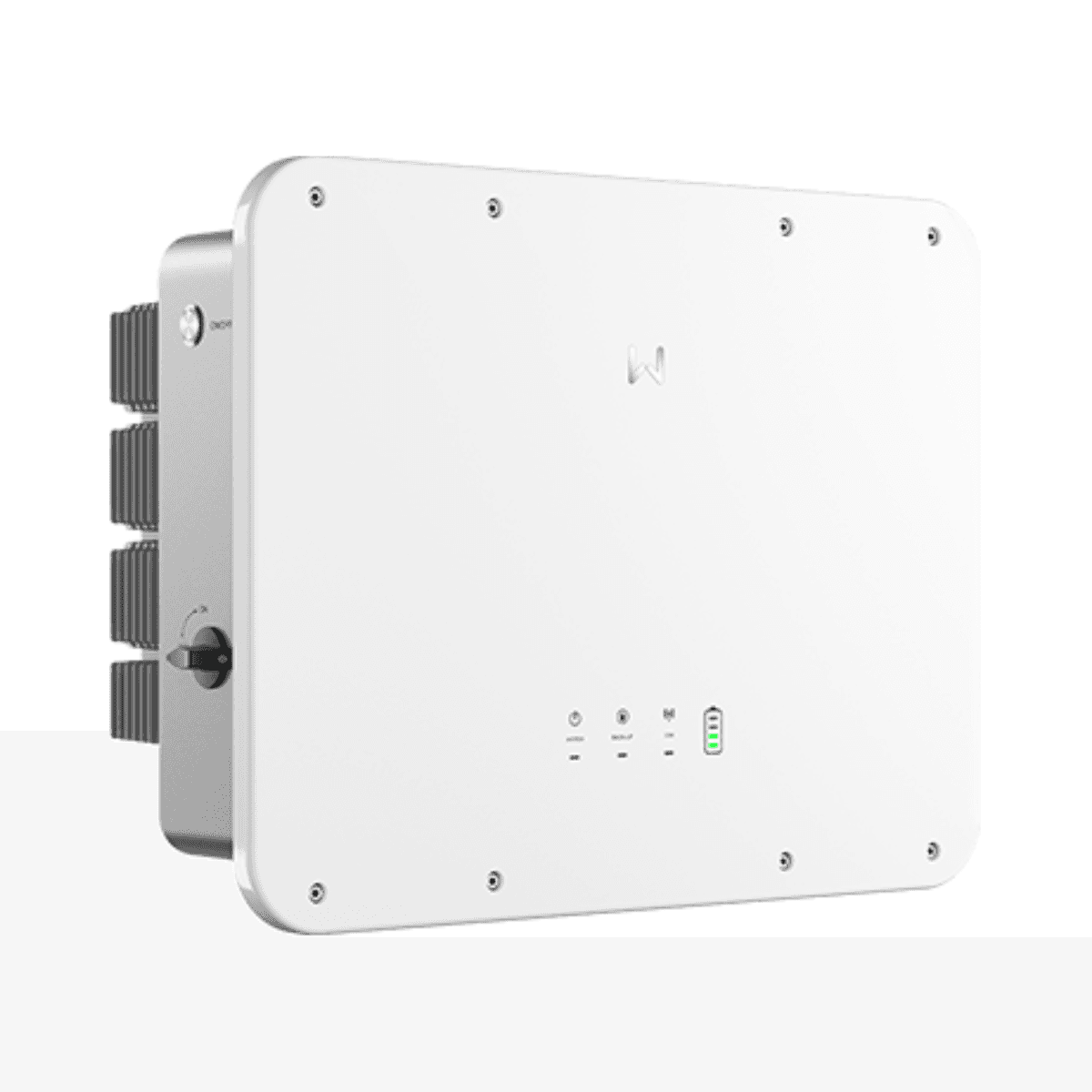

Jednofázový hybridný solárny menič 10 kW 2 MPPT ES Uniq GoodWe GW10K-ES-C10

Monofazni hibridni solarni razsmernik GoodWe GW10K-ES-C10 spada v serijo ES Uniq in je zasnovan za stanovanjske fotonapetostne sisteme s hranilnikom energije. Ponuja nazivno moč 10 kW, vključuje 2 MPPT sledilnika in omogoča integrirano upravljanje sončne proizvodnje, porabe v gospodinjstvu, nizkonapetostnih baterij, priklopa na električno omrežje ter rezervnega izhoda za ključne porabnike.

GW10K-ES-C10 podpira do 20 kW vhodne fotonapetostne moči, deluje z 48 V baterijami in zagotavlja do 10 kW polnilne moči ter 11 kW praznilne moči. Njegov 10 kVA backup izhod s preklopom, primerljivim z UPS, v manj kot 4 ms omogoča napajanje izbranih porabnikov ob izpadu omrežja. Poleg tega ima zaščito IP66, vgrajen AFCI ter povezljivost prek RS485, WiFi, LAN in Bluetooth.

Monofazni hibridni razsmernik 10 kW

GoodWe GW10K-ES-C10 ponuja nazivno izhodno moč 10 kW in nazivno navidezno moč 10 kVA. Pri delovanju priključenem na omrežje lahko doseže do 11 kW aktivne moči in 11 kVA največje navidezne moči.

Zasnovan je za enofazna omrežja 220, 230 ali 240 V in lahko deluje pri 50 ali 60 Hz. Njegov največji omrežni izhodni tok doseže 50 A, faktor moči pa je mogoče nastaviti od 0,8 kapacitivno do 0,8 induktivno.

2 MPPT s štirimi vhodi za fotonapetostne nize

Razsmernik ima 2 neodvisna MPPT sledilnika in omogoča priklop dveh fotonapetostnih nizov na vsakega od njiju. Ta konfiguracija 2+2 zagotavlja prilagodljivost pri razporeditvi sončnih panelov med različne orientacije ali območja strehe.

Vsak MPPT podpira največji vhodni tok 32 A, največ 16 A na niz, ter največji kratkostični tok 48 A na MPPT. Te lastnosti olajšajo združljivost z modernimi fotonapetostnimi moduli visoke moči.

Do 20 kW vhodne fotonapetostne moči

GoodWe za GW10K-ES-C10 navaja največjo vhodno fotonapetostno moč 20 kW, kar ustreza predimenzioniranju do 200 % glede na njegovih 10 kW nazivne moči.

Največja vhodna napetost je 600 V, delovno območje sledenja MPPT pa je med 60 in 550 V. Nazivna vhodna napetost je 360 V, zagonska napetost pa 58 V.

Ta razpon omogoča načrtovanje sistemov z večjo močjo modulov od nazivne moči razsmernika, ob upoštevanju napetostnih, tokovnih in konfiguracijskih omejitev, ki jih določa GoodWe.

Nizkonapetostne 48 V baterije

GoodWe ES Uniq GW10K-ES-C10 vključuje vhod za nizkonapetostne litij-ionske ali svinčeno-kislinske baterije. Deluje z nazivno baterijsko napetostjo 48 V, delovnim območjem 40 do 60 V in zagonsko napetostjo 44,2 V.

Največji enosmerni tok polnjenja in praznjenja doseže 200 A. Razsmernik lahko zagotovi do 10 kW moči polnjenja baterije in do 11 kW moči praznjenja, kar omogoča visoko zmogljivost shranjevanja in vračanja energije v stanovanjskih sistemih z večjo porabo.

10 kVA backup izhod s preklopom pod 4 ms

Rezervni izhod GW10K-ES-C10 zagotavlja nazivno navidezno moč 10 kVA. Pri delovanju brez omrežja lahko doseže 11 kVA in prenese konico do 20 kVA za 10 sekund, kar je posebej uporabno za napajanje naprav z visokimi zagonskimi tokovi.

GoodWe navaja čas preklopa, primerljiv s sistemom SAI/UPS, krajši od 4 ms. Ob prekinitvi električnega omrežja lahko sistem hitro preklopi napajanje na rezervni izhod, če je v bateriji ali fotonapetostni proizvodnji na voljo dovolj energije.

3-v-1 vrata za generator, pametne porabnike in FV razsmernik

Serija ES Uniq vključuje večnamenska 3-v-1 vrata, ki širijo možnosti konfiguracije sistema. Ta vrata je mogoče uporabiti za integracijo generatorja, upravljanje pametnih porabnikov ali priklop združljivega omrežnega fotonapetostnega razsmernika, odvisno od zasnove sistema.

Pri modelu GW10K-ES-C10 vhod, namenjen generatorju, podpira nazivno navidezno moč 10 kVA in največjo navidezno moč 11 kVA.

Delovanje priključeno na omrežje in v otočnem načinu

Razsmernik je mogoče uporabljati tako v sistemih, priključenih na omrežje, kot tudi v off-grid konfiguracijah. Ta prilagodljivost omogoča ustvarjanje sistemov za običajno samooskrbo, sistemov s hranilnikom in rezervnim napajanjem ali rešitev, kjer je cilj povečati energetsko neodvisnost doma.

Serija ES Uniq podpira tudi delovanje v mikroomrežju, kjer se lahko usklajuje z drugimi fotonapetostnimi napravami za upravljanje različnih virov proizvodnje in porabe.

Do 6 razsmernikov vzporedno

GoodWe omogoča priklop do 6 združljivih razsmernikov ES Uniq vzporedno, tako pri delovanju priključenem na omrežje kot v otočnem načinu. Ta lastnost olajša ustvarjanje razširljivih sistemov in kasnejše povečanje razpoložljive moči, ko se potrebe po energiji povečajo.

Največja učinkovitost 97,6 %

GW10K-ES-C10 dosega največjo učinkovitost 97,6 % in evropsko učinkovitost 96,2 %. Največja učinkovitost v procesu baterija-omrežje je 95,5 %, medtem ko MPPT sledenje dosega učinkovitost 99,9 %.

Te lastnosti omogočajo učinkovito izrabo energije, ki jo proizvajajo fotonapetostni moduli, in energije, shranjene v baterijah.

Vgrajen AFCI in električne zaščite

GoodWe GW10K-ES-C10 vključuje različne nadzorne in varnostne sisteme, namenjene zaščiti razsmernika in fotonapetostne naprave.

• Nadzor toka po FV nizu: vgrajen.
• Zaznavanje izolacijske upornosti FV: vgrajeno.
• Nadzor preostalega toka: vgrajen.
• Zaščita pred obratno polariteto DC: vgrajena.
• Zaščita proti otočnemu delovanju: vgrajena.
• Zaščita pred preobremenitvijo AC: vgrajena.
• Zaščita pred kratkim stikom AC: vgrajena.
• Zaščita pred prenapetostjo AC: vgrajena.
• DC stikalo: vgrajeno.
• Zaščita pred prenapetostjo DC: tip III.
• Zaščita pred prenapetostjo AC: tip III.
• AFCI: vgrajen.
• Daljinski izklop: vgrajen.
• Hitri izklop: opcijsko.

WiFi, LAN, Bluetooth in RS485

Razsmernik ima različne komunikacijske vmesnike za lažje spremljanje in upravljanje sistema. Vključuje RS485, WiFi, LAN in Bluetooth ter komunikacijo CAN s sistemom za upravljanje baterij.

Združljiv je s protokoloma Modbus RTU in Modbus TCP. Uporabniški vmesnik združuje LCD zaslon, WLAN povezavo in upravljanje prek aplikacije, kar olajša pregled parametrov in energetskih tokov sistema.

Zaščita IP66

GoodWe GW10K-ES-C10 ima stopnjo zaščite IP66, kar zagotavlja visoko odpornost proti vdoru prahu in vode. Njegova zasnova za stensko montažo omogoča namestitev na različnih notranjih ali zunanjih lokacijah, skladno s pogoji, ki jih določa GoodWe.

Deluje lahko pri temperaturah okolice od -35 do +60 °C, relativni vlagi do 95 % in največji nadmorski višini delovanja 3000 metrov.

Hlajenje z inteligentnim prezračevanjem

Toplotno upravljanje poteka prek inteligentnega prezračevalnega sistema, ki prilagaja hlajenje potrebam naprave. Ta sistem pomaga ohranjati notranjo temperaturo v ustreznem območju med obdobji visoke proizvodnje, polnjenja ali praznjenja.

Tehnične lastnosti GoodWe GW10K-ES-C10

• Blagovna znamka: GoodWe.
• Referenca: GW10K-ES-C10.
• Serija: ES Uniq.
• Tip: hibridni solarni razsmernik.
• Omrežje: enofazno.
• Nazivna izhodna moč: 10 kW.
• Nazivna navidezna moč na omrežju: 10 kVA.
• Največja aktivna moč: 11 kW.
• Največja navidezna moč na omrežju: 11 kVA.
• Nazivna izhodna napetost: 220 / 230 / 240 V.
• Razpon izhodne napetosti: 170-280 V.
• Nazivna frekvenca: 50 / 60 Hz.
• Največji omrežni izhodni tok: 50 A.
• Faktor moči: približno 1, nastavljiv od 0,8 kapacitivno do 0,8 induktivno.
• Največje skupno harmonično popačenje: <3 %.
• Število MPPT: 2.
• Nizi na MPPT: 2 / 2.
• Največja vhodna fotonapetostna moč: 20 kW.
• Fotonapetostno predimenzioniranje: do 200 %.
• Največja FV vhodna napetost: 600 V.
• Delovno območje MPPT: 60-550 V.
• FV zagonska napetost: 58 V.
• Nazivna FV napetost: 360 V.
• Največji vhodni tok na MPPT: 32 / 32 A.
• Največji tok na niz: 16 A.
• Največji kratkostični tok na MPPT: 48 / 48 A.
• Tip baterije: litij-ionska / svinčeno-kislinska.
• Nazivna baterijska napetost: 48 V.
• Razpon baterijske napetosti: 40-60 V.
• Baterijska zagonska napetost: 44,2 V.
• Število baterijskih vhodov: 1.
• Največji neprekinjeni polnilni tok: 200 A.
• Največji neprekinjeni praznilni tok: 200 A.
• Največja polnilna moč: 10 kW.
• Največja praznilna moč: 11 kW.
• Nazivna backup moč: 10 kVA.
• Največja backup moč brez omrežja: 11 kVA.
• Backup konica moči: do 20 kVA za 10 s.
• Čas preklopa na backup: <4 ms.
• Nazivna vhodna moč generatorja: 10 kVA.
• Največja vhodna moč generatorja: 11 kVA.
• Največja učinkovitost: 97,6 %.
• Evropska učinkovitost: 96,2 %.
• Največja učinkovitost baterija-omrežje: 95,5 %.
• MPPT učinkovitost: 99,9 %.
• Komunikacija z BMS: CAN.
• Komunikacije: RS485, WiFi, LAN in Bluetooth.
• Protokoli: Modbus RTU in Modbus TCP.
• Vmesnik: LCD, WLAN in aplikacija.
• AFCI: vgrajen.
• Daljinski izklop: vgrajen.
• Hitri izklop: opcijsko.
• Zaščita pred prenapetostjo DC: tip III.
• Zaščita pred prenapetostjo AC: tip III.
• Stopnja zaščite: IP66.
• Hlajenje: inteligentno prezračevanje.
• Delovna temperatura: -35 do +60 °C.
• Relativna vlažnost: 0-95 %.
• Največja nadmorska višina: 3000 m.
• Topologija: brez izolacije.
• Montaža: stenska.
• Dimenzije: 560 x 444,5 x 226 mm.
• Teža: 29 kg.
• Vzporedno delovanje: do 6 združljivih razsmernikov.
• Delovanje v mikroomrežju: da.

Celovita rešitev za samooskrbo z baterijami

GoodWe GW10K-ES-C10 združuje 10 kW nazivne moči, 2 MPPT s štirimi vhodnimi nizi, do 20 kW fotonapetostne moči in shranjevanje z 48 V baterijami. Ta arhitektura omogoča izrabo sončne proizvodnje podnevi in shranjevanje presežkov za kasnejšo uporabo, ko poraba preseže razpoložljivo proizvodnjo.

Njegov 10 kVA backup izhod, s konicami do 20 kVA za 10 sekund in preklopom pod 4 ms, dodaja rezervno napajanje ob izpadih elektrike. Temu se pridružujejo 3-v-1 vrata, delovanje v mikroomrežju in možnost priklopa do šestih razsmernikov vzporedno za ustvarjanje razširljivih sistemov.

Z zaščito IP66, vgrajenim AFCI, WiFi, LAN, Bluetooth, LCD zaslonom in širokimi možnostmi upravljanja energije je GoodWe ES Uniq GW10K-ES-C10 posebej celovita rešitev za stanovanjske samooskrbne sisteme, ki želijo združiti fotonapetostno proizvodnjo, shranjevanje, rezervno napajanje in inteligentno upravljanje energije.

Pomembno: baterije, fotonapetostne module, zunanje zaščite in druge komponente je treba dimenzionirati v skladu s specifikacijami podjetja GoodWe. Za uporabo baterij drugih proizvajalcev je treba preveriti njihovo prisotnost na veljavnem seznamu združljivosti proizvajalca.
