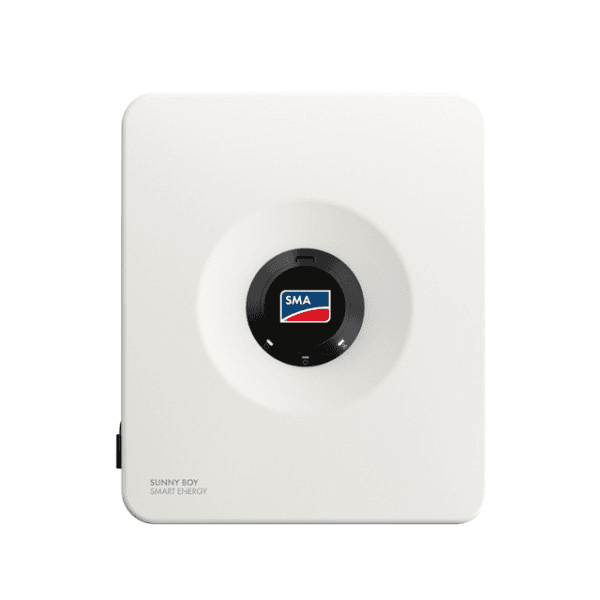

Jednofázový hybridný solárny menič 6 kW SMA Sunny Boy Smart Energy

Jednofázový hybridný solárny menič SMA Sunny Boy Smart Energy 6.0 SBSE6.0-50 spája v jednom zariadení funkcie fotovoltického meniča a batériového meniča, vďaka čomu umožňuje vyrábať, ukladať a spravovať solárnu energiu v domácnosti. Ponúka menovitý výstupný výkon 6 000 wattov, disponuje 3 nezávislými sledovačmi bodu maximálneho výkonu a podporuje inštalovaný fotovoltický výkon až do 12 000 wattov peak.

Jeho pripojenie pre vysokonapäťové batérie umožňuje ukladať fotovoltické prebytky a neskôr ich využívať, čím sa zvyšuje využitie energie vyrobenej inštaláciou. Okrem toho obsahuje pokročilé funkcie energetického manažmentu, optimalizácie výroby, monitorovania a núdzového napájania a je súčasťou ekosystému SMA Home Energy Solution.

Dva v jednom: hybridný menič pre solárnu energiu a akumuláciu

Sunny Boy Smart Energy kombinuje v jednom zariadení fotovoltický menič a batériový menič. Energia z fotovoltických modulov sa môže priamo premieňať na striedavý prúd na napájanie spotreby v domácnosti alebo sa môže dodávať do siete, prípadne sa môže použiť na nabíjanie kompatibilnej batérie.

Keď inštalácia potrebuje uloženú energiu, menič premieňa jednosmerný prúd dodávaný batériou na striedavý prúd kompatibilný s elektrickou inštaláciou.

SMA umožňuje používať tento model ako hybridný menič, fotovoltický menič alebo batériový menič, čo prináša flexibilitu pre nové inštalácie aj rôzne konfigurácie akumulácie energie.

Menovitý výkon 6 kilowattov v jednofázovom prevedení

Model SBSE6.0-50 poskytuje menovitý aktívny výkon 6 000 wattov pri 230 voltoch a 50 hertzoch, s maximálnym zdanlivým výkonom 6 000 voltampérov.

Menovité striedavé napätie je 230 alebo 240 voltov, s prevádzkovým rozsahom od 184 do 253 voltov. Menovitý výstupný prúd je 26,1 ampéra a maximálny prúd dosahuje 30 ampérov.

Účinník je pri menovitom výkone 1 a možno ho nastaviť v rozsahu určenom výrobcom, aby vyhovoval požiadavkám elektrickej siete.

Až 12 kilowattov peak fotovoltického výkonu

Hoci je jeho menovitý výstupný výkon 6 kilowattov, Sunny Boy Smart Energy 6.0 podporuje maximálny výkon fotovoltických modulov 12 000 wattov peak.

Táto kapacita umožňuje predimenzovať fotovoltické pole vzhľadom na menovitý výkon meniča, čo môže podporiť vyššiu výrobu pri nižšom žiarení a zvýšiť ročné využitie inštalácie.

3 nezávislé MPP trackery

Menič obsahuje 3 nezávislé sledovače bodu maximálneho výkonu, s jedným vstupom na každý tracker. Táto konfigurácia uľahčuje inštaláciu skupín modulov s rôznou orientáciou, sklonom alebo podmienkami výroby.

Vstupy A a B možno nakonfigurovať na paralelnú prevádzku v podmienkach a verziách firmvéru kompatibilných podľa špecifikácie SMA.

Široký rozsah fotovoltického napätia

• Maximálny fotovoltický výkon: 12 000 wattov peak.
• Maximálne vstupné napätie: 600 voltov.
• Minimálne vstupné napätie: 60 voltov.
• Štartovacie napätie: 66 voltov.
• Rozsah sledovania bodu maximálneho výkonu: od 60 do 480 voltov.
• Počet nezávislých MPP trackerov: 3.
• Počet vstupov na MPP tracker: 1.
• Maximálny využiteľný prúd na vstup: 15 ampérov.
• Maximálny skratový prúd na vstup: 30 ampérov.
• Maximálny skratový prúd všetkých vstupov spolu: 60 ampérov.

Pripojenie pre vysokonapäťovú batériu

SMA Sunny Boy Smart Energy obsahuje samostatný vstup pre lítium-iónovú batériu. Podporovaný rozsah napätia je od 90 do 500 voltov, takže je určený pre kompatibilné vysokonapäťové úložné systémy.

SMA uvádza, že sa majú používať iba batérie schválené výrobcom. Medzi kompatibilné riešenia patrí SMA Home Storage, ako aj určité vysokonapäťové batérie iných výrobcov uvedené v aktuálnom zozname kompatibility SMA.

Rýchle nabíjanie batérie

Batériový vstup podporuje maximálny nabíjací a vybíjací prúd 30 ampérov. Pri modeli SBSE6.0-50 dosahuje maximálny nabíjací výkon 10 000 wattov, zatiaľ čo uvedený maximálny vybíjací výkon je 6 316 wattov.

• Typ batérie: kompatibilná lítium-iónová batéria schválená spoločnosťou SMA.
• Počet samostatných batériových vstupov: 1.
• Rozsah napätia batérie: od 90 do 500 voltov.
• Maximálny nabíjací prúd: 30 ampérov.
• Maximálny vybíjací prúd: 30 ampérov.
• Maximálny skratový prúd: 55 ampérov.
• Maximálny nabíjací výkon: 10 000 wattov.
• Maximálny vybíjací výkon: 6 316 wattov.

Integrované núdzové napájanie

Sunny Boy Smart Energy obsahuje funkciu manuálneho núdzového napájania, ktorú možno použiť počas výpadku verejnej siete na napájanie vybraných spotrebičov pomocou energie dostupnej v batérii a vo fotovoltickej inštalácii.

Výstup núdzového napájania poskytuje menovitý výkon až 3 680 wattov pri 230 voltoch. Aktivácia tohto režimu sa vykonáva manuálne a vyžaduje, aby bola elektrická inštalácia pripravená podľa pokynov SMA.

Automatická záloha dostupná prostredníctvom príslušenstva

Menič je tiež pripravený na začlenenie do systému automatickej zálohy prostredníctvom kompatibilného príslušenstva SMA. Táto funkcia vyžaduje dodatočný hardvér a nesmie sa zamieňať s integrovaným výstupom núdzového napájania.

V kompatibilnej záložnej konfigurácii SMA uvádza pre menič jednofázový záložný menovitý výkon až 7 300 wattov, s dočasne vyššou kapacitou pre určité špičky spotreby.

Dostupné záložné príslušenstvo pre túto radu zahŕňa riešenia ako SMA Backup 1P a SMA Backup 3P, ktorých výber sa musí vykonať podľa návrhu inštalácie.

Maximálna účinnosť 98,1 percenta

Sunny Boy Smart Energy dosahuje maximálnu účinnosť 98,1 percenta, čo umožňuje premieňať fotovoltickú energiu s nízkymi elektrickými stratami.

Systém využíva beztransformátorovú architektúru a chladenie pomocou prirodzenej konvekcie, čím sa počas bežnej prevádzky eliminuje potreba ventilátorov.

Typická hlučnosť sa pohybuje približne na úrovni 35 decibelov, čo podporuje jeho inštaláciu v obytnom prostredí.

SMA ShadeFix na optimalizáciu solárnej výroby

Menič obsahuje SMA ShadeFix, integrovanú technológiu riadenia tieňov od SMA. Táto funkcia analyzuje správanie fotovoltického poľa a optimalizuje pracovný bod modulov pri čiastočnom zatienení alebo iných podmienkach ovplyvňujúcich výrobnú krivku.

Funkcia je priamo integrovaná v softvéri meniča a na vykonávanie riadenia bodu maximálneho výkonu nevyžaduje samostatné optimalizátory nainštalované na každom module.

SMA ArcFix na detekciu elektrických oblúkov

Sunny Boy Smart Energy obsahuje SMA ArcFix, systém detekcie elektrických oblúkov v jednosmernom prúde. Zariadenie monitoruje fotovoltickú inštaláciu a môže zastaviť dodávku energie, keď identifikuje podmienky spojené s elektrickým oblúkom.

Táto funkcia je súčasťou integrovaných ochrán SMA na zvýšenie prevádzkovej bezpečnosti fotovoltickej inštalácie.

Integrované elektrické ochrany

Menič obsahuje rôzne interné monitorovacie a ochranné systémy pre fotovoltickú inštaláciu, batériu a pripojenie k sieti.

• Odpojovacie zariadenie na vstupe.
• Detekcia elektrického oblúka pomocou SMA ArcFix.
• Monitorovanie zemných porúch.
• Monitorovanie elektrickej siete.
• Ochrana proti opačnej polarite v jednosmernom prúde.
• Odolnosť voči skratom v striedavom prúde.
• Jednotka monitorovania zvyškového prúdu citlivá na všetky prúdy.
• Trieda elektrickej ochrany I.
• Kategória prepätia III v sieti.
• Kategória prepätia II v batérii a fotovoltickom poli.

Podporuje aj externé doplnenie prepäťovej ochrany jednosmerného prúdu typu II s monitorovaním prostredníctvom kompatibilných riešení.

Monitorovanie a inteligentné riadenie energie

SBSE6.0-50 obsahuje rôzne komunikačné rozhrania, ktoré umožňujú sledovať výrobu z fotovoltiky, batériu a energetické toky systému.

Disponuje konektivitou Wi-Fi a Ethernet a možno ho integrovať s platformami a zariadeniami ekosystému SMA, vrátane Sunny Portal powered by ennexOS, SMA Energy App, SMA 360° App, SMA Energy Meter a Sunny Home Manager.

Komunikačné rozhrania a protokoly

• Wi-Fi: integrované.
• Ethernet: integrovaný, s 2 portmi.
• Komunikácia s batériou cez CAN: integrovaná.
• RS-485: integrované.
• Modbus SMA a SunSpec: kompatibilné.
• Modbus RTU: kompatibilný.
• SMA Speedwire a Webconnect: kompatibilné.
• SMA Battery Interface: integrované.
• Digitálny výstup: 1 výstup cez multifunkčné relé kompatibilné s funkciou SG Ready.

Môže fungovať ako System Manager

V inštaláciách používajúcich SMA Energy Meter môže Sunny Boy Smart Energy pracovať ako System Manager, teda ako centrálne zariadenie na riadenie energie v domácnosti.

V tejto konfigurácii môže riadiť energetické toky systému, integrovať fotovoltickú výrobu a batériu a spravovať až 3 zariadenia Sunny Boy Smart Energy s batériou v rámci kompatibilnej inštalácie.

Keď je v inštalácii prítomný Sunny Home Manager, toto zariadenie preberá centrálne funkcie energetického riadenia a meniče sú integrované ako podriadené zariadenia.

Integrácia s tepelným čerpadlom a elektromobilitou

Ekosystém SMA umožňuje integrovať menič s ďalšími spotrebiteľmi a výrobcami energie v domácnosti, ako sú tepelné čerpadlá a riešenia nabíjania elektrických vozidiel.

V kombinácii s príslušnými komponentmi energetického manažmentu môže systém koordinovať dostupnú solárnu energiu, akumuláciu a rôzne spotreby s cieľom zvýšiť lokálne využitie fotovoltickej výroby.

Ochrana IP65 pre interiér aj exteriér

Menič má stupeň krytia IP65 podľa IEC 60529 a je navrhnutý na inštaláciu v interiéri aj exteriéri, pričom je potrebné dodržať montážne podmienky špecifikované spoločnosťou SMA.

Jeho prevádzkový teplotný rozsah je od -25 do 60 stupňov Celzia, s obmedzením výkonu, keď si to vyžadujú tepelné podmienky.

Môže pracovať v nadmorskej výške až 3 000 metrov nad morom a podporuje relatívnu vlhkosť až 100 percent v rámci podmienok definovaných výrobcom.

Rozmery a hmotnosť

SMA Sunny Boy Smart Energy 6.0 má kompaktný formát vzhľadom na to, že integruje fotovoltickú elektroniku aj riadenie batérie.

• Šírka: 500 milimetrov.
• Výška: 586 milimetrov.
• Hĺbka: 236 milimetrov.
• Hmotnosť: 17,5 kilogramu.
• Chladenie: prirodzená konvekcia.
• Typická hlučnosť: 35 decibelov.
• Stupeň krytia: IP65.

Technické vlastnosti SMA Sunny Boy Smart Energy 6.0 SBSE6.0-50

• Značka: SMA Solar.
• Rada: Sunny Boy Smart Energy.
• Označenie: SBSE6.0-50.
• Typ produktu: jednofázový hybridný solárny menič.
• Funkcie: fotovoltický menič a batériový menič.
• Menovitý výstupný výkon: 6 000 wattov.
• Maximálny zdanlivý výkon: 6 000 voltampérov.
• Menovité výstupné napätie: 230 alebo 240 voltov.
• Rozsah striedavého napätia: od 184 do 253 voltov.
• Sieťová frekvencia: 50 alebo 60 hertzov.
• Menovitý výstupný prúd: 26,1 ampéra.
• Maximálny výstupný prúd: 30 ampérov.
• Maximálna účinnosť: 98,1 percenta.
• Maximálny fotovoltický výkon: 12 000 wattov peak.
• Maximálne fotovoltické napätie: 600 voltov.
• MPP rozsah napätia: od 60 do 480 voltov.
• Minimálne vstupné napätie: 60 voltov.
• Štartovacie napätie: 66 voltov.
• Počet nezávislých MPP trackerov: 3.
• Maximálny využiteľný prúd na fotovoltický vstup: 15 ampérov.
• Maximálny skratový prúd na vstup: 30 ampérov.
• Samostatný batériový vstup: 1.
• Technológia batérie: lítium-iónová schválená spoločnosťou SMA.
• Rozsah napätia batérie: od 90 do 500 voltov.
• Maximálny nabíjací prúd: 30 ampérov.
• Maximálny vybíjací prúd: 30 ampérov.
• Maximálny nabíjací výkon batérie: 10 000 wattov.
• Maximálny vybíjací výkon batérie: 6 316 wattov.
• Integrované núdzové napájanie: áno.
• Menovitý výkon núdzového napájania: 3 680 wattov.
• Aktivácia núdzového napájania: manuálna.
• Automatická záloha: dostupná prostredníctvom kompatibilného dodatočného hardvéru SMA.
• SMA ShadeFix: integrované.
• SMA ArcFix: integrované.
• Monitorovanie zvyškového prúdu: integrované.
• Wi-Fi: integrované.
• Ethernet: integrovaný.
• Počet Ethernet portov: 2.
• RS-485: integrované.
• Komunikácia CAN s batériou: integrovaná.
• Modbus: kompatibilný.
• SMA Speedwire a Webconnect: kompatibilné.
• Digitálny výstup: 1 multifunkčné relé kompatibilné so SG Ready.
• Stupeň krytia: IP65.
• Trieda elektrickej ochrany: trieda I.
• Chladenie: prirodzená konvekcia.
• Topológia: bez transformátora.
• Prevádzková teplota: od -25 do 60 stupňov Celzia.
• Maximálna prevádzková nadmorská výška: 3 000 metrov.
• Šírka: 500 milimetrov.
• Výška: 586 milimetrov.
• Hĺbka: 236 milimetrov.
• Hmotnosť: 17,5 kilogramu.

Hybridný menič na maximalizáciu vlastnej spotreby solárnej energie

SMA Sunny Boy Smart Energy 6.0 SBSE6.0-50 sústreďuje fotovoltickú výrobu, akumuláciu a energetické riadenie v jednom jednofázovom meniči. Jeho 3 MPP trackery umožňujú navrhnúť solárne polia s rôznou orientáciou, zatiaľ čo schopnosť pripojiť až 12 000 wattov peak modulov poskytuje flexibilitu pri dimenzovaní inštalácie.

Pripojenie pre vysokonapäťovú batériu, maximálna účinnosť 98,1 percenta, funkcie SMA ShadeFix a SMA ArcFix, núdzové napájanie a integrovaná konektivita robia zo Sunny Boy Smart Energy jadro rezidenčnej fotovoltickej inštalácie pripravenej využívať okamžitú solárnu výrobu aj uloženú energiu.
