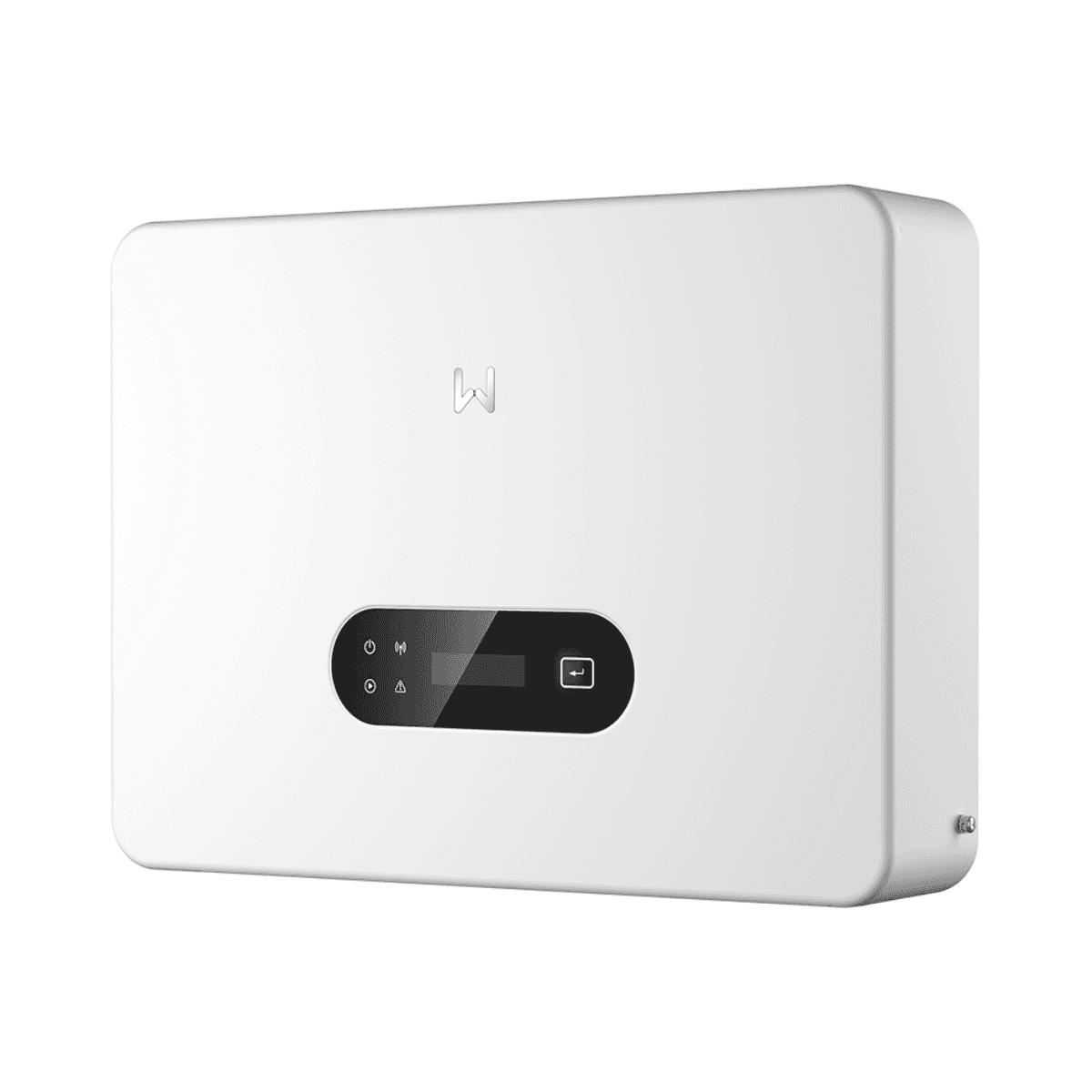

Jednofázový solárny menič 10 kW 3 MPPT GoodWe GW10K-MS-G40

Jednofázový solárny menič GoodWe GW10K-MS-G40 je stringový menič s výkonom 10 kW patriaci do štvrtej generácie série MS G4. Je navrhnutý najmä pre rezidenčné fotovoltické inštalácie a obsahuje 3 nezávislé MPPT trackery, ktoré poskytujú veľkú flexibilitu pri rozdelení panelov medzi rôzne orientácie, sklony alebo zóny s odlišnými podmienkami ožiarenia.

Jeho architektúra podporuje až 20 A vstupného prúdu na MPPT, je kompatibilná s modernými vysokovýkonnými fotovoltickými modulmi a podľa GoodWe umožňuje predimenzovanie fotovoltiky až do 200 %. K týmto vlastnostiam sa pridáva maximálna účinnosť 97,9 %, prirodzené konvekčné chladenie, krytie IP66 a akustická prevádzka pod 30 dB.

Jednofázový menič 10 kW s 3 MPPT

GoodWe GW10K-MS-G40 poskytuje menovitý výstupný výkon 10 000 W a je určený pre jednofázové siete 220, 230 alebo 240 V. Jeho hlavnou výhodou oproti meničom s jedným alebo dvoma trackerami maximálneho výkonu je integrácia 3 nezávislých MPPT, pričom každý z nich môže obsluhovať jeden fotovoltický string.

Táto konfigurácia uľahčuje návrh inštalácií so zložitými strechami, rôznymi orientáciami modulov alebo čiastočným tienením, pretože každá skupina panelov pripojená k MPPT môže pracovať nezávisle a hľadať svoj vlastný bod maximálneho výkonu.

20 A vstup na MPPT pre vysokovýkonné moduly

Každý z troch MPPT podporuje maximálny vstupný prúd 20 A a maximálny skratový prúd 26 A. Tieto parametre umožňujú prácu s vysokoprúdovými fotovoltickými modulmi a ponúkajú väčšiu flexibilitu pri výbere panelov.

Menič podporuje maximálne vstupné napätie 600 V, pričom prevádzkový rozsah MPPT je 40 až 560 V. Štartovacie napätie je len 50 V a menovité vstupné napätie je 360 V.

Predimenzovanie fotovoltiky až do 200 %

GoodWe uvádza pre sériu MS G4 možnosť predimenzovania fotovoltiky až do 200 %. To umožňuje nainštalovať vyšší výkon modulov, než je menovitý výstupný výkon meniča, ak to návrh a elektrické podmienky fotovoltického poľa dovoľujú.

V kombinácii s nízkym štartovacím napätím a tromi nezávislými MPPT je tento návrhový priestor určený na maximalizáciu využitia fotovoltickej výroby počas dňa vrátane období s nižším ožiarením.

Maximálna účinnosť 97,9 %

GW10K-MS-G40 dosahuje maximálnu účinnosť 97,9 % a európsku účinnosť 97,3 %. Jeho maximálny aktívny výstupný výkon je 10 000 W a maximálny zdanlivý výkon dosahuje tiež 10 000 VA.

Maximálny výstupný prúd je 45,5 A. Účinník je približne 1 a je nastaviteľný od 0,8 kapacitného po 0,8 induktívny, pričom maximálne celkové harmonické skreslenie zostáva pod 3 %.

Integrované ochrany na AC a DC strane

GoodWe vybavuje sériu MS G4 rôznymi systémami určenými na ochranu meniča aj fotovoltickej inštalácie. GW10K-MS-G40 obsahuje ochranu proti prepólovaniu FV, monitorovanie izolačného odporu, monitorovanie zvyškového prúdu, anti-islanding ochranu a ochrany proti nadprúdu, skratu a prepätiu na striedavej strane.

Obsahuje tiež DC vypínač a prepäťovú ochranu SPD typu II na strane jednosmerného aj striedavého prúdu.

• Monitorovanie stringového prúdu: integrované.
• Detekcia izolačného odporu FV: integrovaná.
• Monitorovanie zvyškového prúdu: integrované.
• Ochrana proti prepólovaniu FV: integrovaná.
• Anti-islanding ochrana: integrovaná.
• Ochrana proti nadprúdu AC: integrovaná.
• Ochrana proti skratu AC: integrovaná.
• Ochrana proti prepätiu AC: integrovaná.
• DC vypínač: integrovaný.
• Ochrana proti prepätiu DC: SPD typ II.
• Ochrana proti prepätiu AC: SPD typ II.
• Diaľkové vypnutie: integrované.

Voliteľné AFCI 3.0 na ochranu pred elektrickým oblúkom

Séria MS G4 môže byť voliteľne vybavená AFCI 3.0 s detekciou elektrického oblúka podporovanou umelou inteligenciou. Táto funkcia je navrhnutá na identifikáciu oblúkových situácií na jednosmernej strane a prerušenie prevádzky pri zistení rizikových podmienok.

GoodWe tiež uvádza Rapid Shutdown 2.0 s integrovaným vysielačom medzi bezpečnostnými riešeniami dostupnými pre túto generáciu meničov.

Konektivita a monitorovanie

GoodWe GW10K-MS-G40 ponúka rôzne možnosti komunikácie na jednoduchú integráciu a dohľad nad fotovoltickou inštaláciou. Technický list uvádza rozhrania RS485, WiFi, LAN, Bluetooth a 4G v závislosti od použitého príslušenstva a konfigurácie.

Komunikačný protokol je Modbus RTU kompatibilný so SunSpec. Lokálne rozhranie disponuje LED indikátormi a podporuje voliteľný LCD displej, ako aj WLAN konektivitu a ovládanie cez aplikáciu.

Možnosť paralelného zapojenia s DNS G4

Séria MS G4 je pripravená na prácu v zmiešaných paralelných inštaláciách s meničmi GoodWe DNS G4 pomocou komunikačného zariadenia EzLink3000. Podľa GoodWe táto architektúra umožňuje pripojiť systémy až s 10 meničmi bez potreby externého dataloggera.

Táto možnosť uľahčuje neskoršie rozšírenie fotovoltickej inštalácie aj vytváranie modulárnych systémov, keď je potrebný vyšší celkový výkon.

Tichá prevádzka s prirodzenou konvekciou

GW10K-MS-G40 využíva chladenie prirodzenou konvekciou, čím sa pri bežnom chladení eliminuje potreba ventilátorov. GoodWe uvádza hlučnosť pod 30 dB, čo je obzvlášť zaujímavé pre rezidenčné inštalácie, kde môže byť menič umiestnený v blízkosti obytných priestorov.

Vlastná nočná spotreba je nižšia ako 1 W a zariadenie je navrhnuté na prevádzku v rozsahu okolitej teploty od -25 do +60 °C.

Krytie IP66 pre všestrannú inštaláciu

Menič má stupeň krytia IP66, ktorý poskytuje vysokú ochranu skrine proti vniknutiu prachu a vody. To rozširuje možnosti umiestnenia zariadenia, pričom je vždy potrebné rešpektovať podmienky, vzdialenosti a montážne odporúčania stanovené spoločnosťou GoodWe.

Môže pracovať pri relatívnej vlhkosti 0 až 100 % a v nadmorskej výške až 4000 metrov nad morom v rámci podmienok špecifikovaných výrobcom.

Kompaktný dizajn s hmotnosťou 16 kg

GoodWe GW10K-MS-G40 má rozmery 493 x 365 x 187 mm a hmotnosť 16 kg. Jeho kompaktný formát uľahčuje manipuláciu a montáž, najmä vzhľadom na menovitý výkon 10 kW a integráciu troch MPPT trackerov.

Fotovoltické vstupy používajú konektory MC4 pre vodiče s prierezom 4 až 6 mm², zatiaľ čo výstup striedavého prúdu využíva plug and play konektor kompatibilný s vodičmi do 16 mm².

Technické vlastnosti GoodWe GW10K-MS-G40

• Značka: GoodWe.
• Označenie: GW10K-MS-G40.
• Séria: MS G4.
• Typ: stringový solárny menič.
• Sústava: jednofázová.
• Menovitý výstupný výkon: 10 000 W.
• Menovitý zdanlivý výkon: 10 000 VA.
• Maximálny aktívny výkon AC: 10 000 W.
• Maximálny zdanlivý výkon AC: 10 000 VA.
• Menovité výstupné napätie: 220 / 230 / 240 V, L / N / PE.
• Menovitá frekvencia: 50 / 60 Hz.
• Maximálny výstupný prúd: 45,5 A.
• Účinník: približne 1, nastaviteľný od 0,8 kapacitného po 0,8 induktívny.
• Maximálne celkové harmonické skreslenie: <3 %.
• Počet MPPT: 3.
• Počet stringov na MPPT: 1.
• Maximálne FV vstupné napätie: 600 V.
• Rozsah prevádzky MPPT: 40-560 V.
• Štartovacie napätie: 50 V.
• Menovité vstupné napätie: 360 V.
• Maximálny prúd na MPPT: 20 A.
• Maximálny skratový prúd na MPPT: 26 A.
• Predimenzovanie FV: až do 200 % podľa GoodWe.
• Maximálna účinnosť: 97,9 %.
• Európska účinnosť: 97,3 %.
• Chladenie: prirodzená konvekcia.
• Hlučnosť: <30 dB.
• Nočná spotreba: <1 W.
• Stupeň krytia: IP66.
• Rozsah prevádzkovej teploty: -25 až +60 °C.
• Relatívna vlhkosť: 0-100 %.
• Maximálna prevádzková nadmorská výška: 4000 m.
• Topológia: bez izolácie.
• Komunikácia: RS485, WiFi, LAN, Bluetooth a 4G.
• Protokol: Modbus RTU kompatibilný so SunSpec.
• Rozhranie: LED, voliteľný LCD a WLAN + aplikácia.
• SPD ochrana DC: typ II.
• SPD ochrana AC: typ II.
• AFCI: voliteľné.
• Rozmery: 493 x 365 x 187 mm.
• Hmotnosť: 16 kg.
• DC konektory: MC4 pre vodiče 4-6 mm².
• AC pripojenie: plug and play konektor pre vodiče do 16 mm².

Obzvlášť vhodný pre zložité fotovoltické strechy

Tri nezávislé MPPT robia z GoodWe GW10K-MS-G40 mimoriadne zaujímavé riešenie pre inštalácie, kde je potrebné rozmiestniť moduly medzi rôzne orientácie alebo sklony. V porovnaní s architektúrou s menším počtom MPPT trackerov umožňuje väčšiu nezávislosť medzi jednotlivými fotovoltickými stringmi.

Kombinácia 10 kW jednofázového výkonu, 20 A vstupov na MPPT, predimenzovania fotovoltiky až do 200 %, maximálnej účinnosti 97,9 %, krytia IP66 a prevádzky pod 30 dB poskytuje kompletné riešenie pre rezidenčné solárne inštalácie, ktoré vyžadujú výkon, flexibilitu návrhu a široké možnosti komunikácie.

Dôležité: dimenzovanie stringov, pripojený fotovoltický výkon, napätia a prúdy modulov a externé ochrany musia byť vypočítané v súlade so špecifikáciami GoodWe a platnými normami pre každú inštaláciu.
