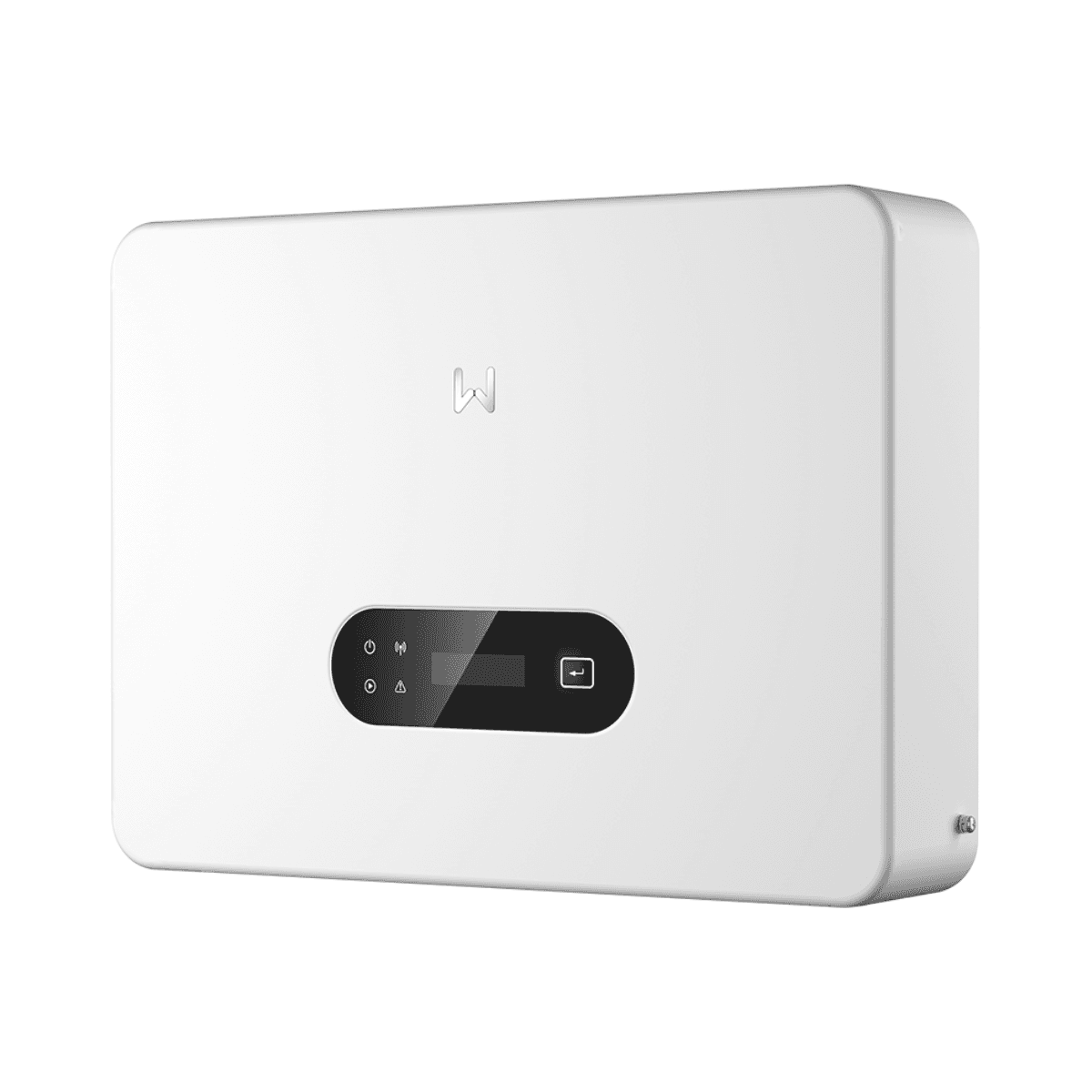

Jednofázový solárny menič 8,5 kW 3 MPPT GoodWe GW8.5K-MS-G40

Jednofázový solárny menič GoodWe GW8.5K-MS-G40 je stringový menič s výkonom 8,5 kW patriaci do štvrtej generácie série MS G4. Je navrhnutý najmä pre rezidenčné fotovoltické inštalácie, ktoré vyžadujú vysoký výkon a flexibilitu pri konfigurácii panelov, pričom obsahuje 3 nezávislé MPPT trackery s jedným fotovoltickým vstupom na každý MPPT.

Vďaka maximálnemu prúdu 20 A na MPPT, kompatibilite s fotovoltickým predimenzovaním až do 200 % a maximálnej účinnosti 97,9 % je GW8.5K-MS-G40 pripravený pracovať s modernými fotovoltickými modulmi s vysokým výkonom. Jeho konštrukciu dopĺňa krytie IP66, prirodzené konvekčné chladenie a akustická prevádzka pod 30 dB.

Jednofázový menič s výkonom 8,5 kW a 3 MPPT

GoodWe GW8.5K-MS-G40 poskytuje menovitý aj maximálny výstupný výkon 8 500 W, s maximálnym zdanlivým výkonom 8 500 VA. Je určený pre jednofázové elektrické siete 220, 230 alebo 240 V a pracuje pri menovitej frekvencii 50 alebo 60 Hz.

Jednou z jeho hlavných predností je integrácia 3 nezávislých MPPT trackerov. Každý MPPT podporuje jeden fotovoltický string, čo umožňuje rozdeliť solárne pole až do troch skupín s odlišnými prevádzkovými podmienkami.

Táto architektúra je mimoriadne zaujímavá pre strechy s viacerými orientáciami, rôznymi sklonomi alebo zónami s odlišnými podmienkami ožiarenia, keďže každý string má vlastné sledovanie bodu maximálneho výkonu.

20 A maximálny prúd na MPPT

Každý z troch MPPT podporuje maximálny vstupný prúd 20 A a maximálny skratový prúd 26 A. Tieto parametre zlepšujú kompatibilitu so súčasnými fotovoltickými modulmi s vysokým výkonom a prúdom.

Maximálne fotovoltické vstupné napätie je 600 V, zatiaľ čo prevádzkový rozsah MPPT je 40 až 560 V. Štartovacie napätie je len 50 V a menovité vstupné napätie dosahuje 360 V.

Fotovoltické predimenzovanie až do 200 %

GoodWe pre sériu MS G4 uvádza fotovoltické predimenzovanie až do 200 %. Táto vlastnosť umožňuje pripojiť vyšší výkon modulov, než je menovitý výstupný výkon meniča, pokiaľ sú dodržané napätia, prúdy a ďalšie elektrické limity stanovené výrobcom.

Predimenzovanie fotovoltického poľa môže pomôcť zvýšiť počet hodín, počas ktorých menič pracuje blízko svojho optimálneho výkonu, najmä počas období nízkeho ožiarenia, v skorých ranných hodinách alebo neskoro popoludní.

Maximálna účinnosť 97,9 %

GW8.5K-MS-G40 dosahuje maximálnu účinnosť 97,9 % a európsku účinnosť 97,3 %, čo umožňuje s vysokou efektivitou premieňať energiu jednosmerného prúdu z panelov na striedavý prúd využiteľný v inštalácii.

Maximálny výstupný prúd je 38,7 A. Účinník je približne 1 a je nastaviteľný v rozsahu od 0,8 kapacitného do 0,8 induktívneho. Maximálne celkové harmonické skreslenie uvádzané spoločnosťou GoodWe je nižšie ako 3 %.

Integrované ochrany pre fotovoltickú inštaláciu

GoodWe vybavuje GW8.5K-MS-G40 rôznymi ochrannými a monitorovacími funkciami na strane jednosmerného aj striedavého prúdu.

• Monitorovanie prúdu podľa fotovoltického stringu: integrované.
• Detekcia izolačného odporu fotovoltiky: integrovaná.
• Monitorovanie zvyškového prúdu: integrované.
• Ochrana proti prepólovaniu DC: integrovaná.
• Anti-islanding ochrana: integrovaná.
• Ochrana proti nadprúdu AC: integrovaná.
• Ochrana proti skratu AC: integrovaná.
• Ochrana proti prepätiu AC: integrovaná.
• DC vypínač: integrovaný.
• Ochrana proti prepätiu DC: SPD Typ II.
• Ochrana proti prepätiu AC: SPD Typ II.
• Diaľkové vypnutie: integrované.
• AFCI: dostupné voliteľne.

Voliteľné AFCI 3.0 s detekciou oblúka

Séria MS G4 môže byť voliteľne vybavená AFCI 3.0, funkciou detekcie a prerušenia elektrických oblúkov v jednosmernom prúde. GoodWe využíva technológiu podporovanú umelou inteligenciou na identifikáciu situácií zodpovedajúcich oblúku a zásah do systému.

Táto funkcia predstavuje dodatočnú bezpečnostnú možnosť pre inštalácie, kde je potrebná ochrana pred určitými poruchami oblúka vo fotovoltickom poli.

WiFi, LAN, Bluetooth, RS485 a 4G

GoodWe GW8.5K-MS-G40 ponúka rôzne možnosti komunikácie pre monitorovanie a integráciu inštalácie. Technický list uvádza rozhrania RS485, WiFi, LAN, Bluetooth a 4G v závislosti od konfigurácie a použitých príslušenstiev.

Komunikačný protokol je Modbus RTU kompatibilný so SunSpec. Rozhranie zariadenia využíva LED indikátory a podporuje voliteľný LCD displej, ako aj správu prostredníctvom WLAN a kompatibilnej aplikácie.

Pripravený na paralelné inštalácie

Séria MS G4 sa môže používať v zmiešaných paralelných inštaláciách spolu s meničmi GoodWe DNS G4 prostredníctvom inteligentného komunikačného modulu EzLink3000.

Táto možnosť uľahčuje modulárne rozširovanie fotovoltických inštalácií, keď je potrebné zvýšiť inštalovaný výkon pri zachovaní kompatibilnej architektúry meničov GoodWe.

Tichá prevádzka bez ventilátorov

GW8.5K-MS-G40 využíva chladenie prirodzenou konvekciou. Keďže pri bežnom chladení nepoužíva ventilátory, GoodWe uvádza akustickú emisiu nižšiu ako 30 dB.

Táto vlastnosť je obzvlášť vhodná pre rezidenčné inštalácie, kde môže byť menič umiestnený v blízkosti obytných priestorov. Nočná spotreba zariadenia je nižšia ako 1 W.

Krytie IP66

Skriňa má stupeň krytia IP66, čo poskytuje vysokú odolnosť voči vniknutiu prachu a vody. To zvyšuje flexibilitu pri výbere umiestnenia meniča, vždy však v súlade s montážnymi pokynmi a vzdialenosťami uvedenými spoločnosťou GoodWe.

Rozsah prevádzkovej teploty je od -25 do +60 °C a zariadenie znesie relatívnu vlhkosť od 0 do 100 %. Maximálna prevádzková nadmorská výška uvedená výrobcom je 4 000 metrov.

Kompaktný a ľahký dizajn

S rozmermi 493 x 365 x 187 mm a hmotnosťou 16 kg ponúka GoodWe GW8.5K-MS-G40 kompaktný formát vzhľadom na svoj výkon 8,5 kW a tri MPPT trackery.

Jednosmerné vstupy používajú konektory MC4 kompatibilné s káblami s prierezom 4 až 6 mm². Pripojenie striedavého prúdu využíva systém Plug & Play, ktorý podporuje maximálny prierez vodiča 16 mm².

Technické vlastnosti GoodWe GW8.5K-MS-G40

• Značka: GoodWe.
• Označenie: GW8.5K-MS-G40.
• Séria: MS G4.
• Typ: stringový fotovoltický menič.
• Sústava: jednofázová.
• Menovitý výstupný výkon: 8 500 W.
• Maximálny aktívny výkon: 8 500 W.
• Menovitý zdanlivý výkon: 8 500 VA.
• Maximálny zdanlivý výkon: 8 500 VA.
• Menovité výstupné napätie: 220 / 230 / 240 V, L/N/PE.
• Rozsah výstupného napätia: 160-270 V, podľa miestnych predpisov.
• Menovitá frekvencia: 50/60 Hz.
• Maximálny výstupný prúd: 38,7 A.
• Účinník: približne 1, nastaviteľný medzi 0,8 kapacitným a 0,8 induktívnym.
• Celkové harmonické skreslenie: <3 %.
• Počet MPPT: 3.
• Počet stringov na MPPT: 1.
• Maximálne FV vstupné napätie: 600 V.
• Rozsah MPPT: 40-560 V.
• Štartovacie napätie: 50 V.
• Menovité vstupné napätie: 360 V.
• Maximálny vstupný prúd na MPPT: 20 A.
• Maximálny skratový prúd na MPPT: 26 A.
• Fotovoltické predimenzovanie: až do 200 % podľa GoodWe.
• Maximálna účinnosť: 97,9 %.
• Európska účinnosť: 97,3 %.
• Chladenie: prirodzená konvekcia.
• Akustická emisia: <30 dB.
• Nočná spotreba: <1 W.
• Stupeň krytia: IP66.
• Prevádzková teplota: -25 až +60 °C.
• Relatívna vlhkosť: 0-100 %.
• Maximálna nadmorská výška: 4 000 m.
• Topológia: bez izolácie.
• Komunikácia: RS485, WiFi, LAN, Bluetooth a 4G.
• Protokol: Modbus RTU kompatibilný so SunSpec.
• Rozhranie: LED, voliteľný LCD a WLAN + aplikácia.
• Ochrana proti prepätiu DC: SPD Typ II.
• Ochrana proti prepätiu AC: SPD Typ II.
• AFCI: voliteľné.
• DC vypínač: integrovaný.
• Rozmery: 493 x 365 x 187 mm.
• Hmotnosť: 16 kg.
• DC konektory: MC4 pre káble 4-6 mm².
• AC konektor: Plug & Play pre vodič do 16 mm².

Obzvlášť vhodný pre strechy s viacerými orientáciami

Integrácia troch nezávislých MPPT robí GoodWe GW8.5K-MS-G40 mimoriadne vhodným pre inštalácie, kde je potrebné rozmiestniť fotovoltické panely na rôzne strešné roviny, orientácie alebo sklony. Každý string môže mať nezávislé sledovanie na optimalizáciu svojho pracovného bodu.

Jeho výkon 8,5 kW v jednofázovej sieti, 20 A na MPPT, fotovoltické predimenzovanie až do 200 %, maximálna účinnosť 97,9 %, krytie IP66 a široké možnosti komunikácie robia z GW8.5K-MS-G40 kompletné riešenie pre rezidenčné solárne inštalácie s vysokým výkonom.

Dôležité: dimenzovanie stringov a pripojený fotovoltický výkon musia vždy rešpektovať napätia, prúdy a ďalšie limity stanovené spoločnosťou GoodWe, ako aj platné predpisy pre danú inštaláciu.
