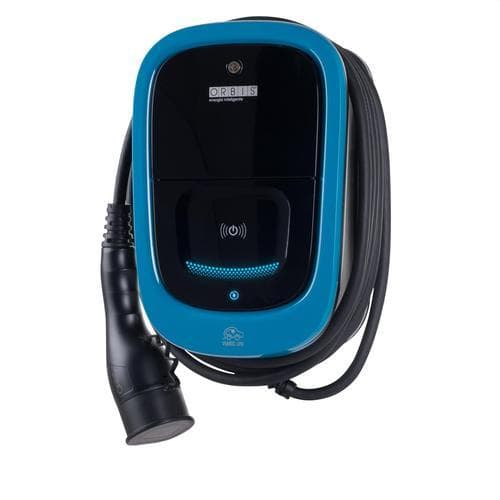

Jednofázová nabíjačka pre elektromobily VIARIS UNI+ 7,4KW s 5-metrovou hadicou

Polnilnik Orbis VIARIS UNI+ OB94U120HA1 je inteligentna polnilna postaja za električne in priključne hibride, zasnovana za enofazne 230 V inštalacije. Ponuja največjo moč 7,4 kW pri 32 A in vključuje fiksni 5-metrski kabel s priključkom Tip 2, kar omogoča udobno polnjenje v načinu 3 tako v stanovanjih kot v skupnih garažah, pisarnah in drugih zasebnih okoljih.

Ta konfiguracija vključuje WiFi komunikacijo, čitalnik RFID/NFC, aktivacijski dotikni senzor, modulacijo polnilne moči in detektor preostale enosmerne napake RDC-DD. Poleg tega ima VIARIS UNI+ registrirni predal z 8-modulnim DIN vodilom za namestitev električnih zaščit in drugih združljivih elementov, dostopen prek vrat z ključavnico.

Enofazno polnjenje do 7,4 kW

Orbis VIARIS UNI+ OB94U120HA1 deluje z enofaznim napajanjem 230 V AC ±10 % in zagotavlja do 7,4 kW moči pri največjem toku 32 A. Posebej je primeren za domače in zasebne inštalacije, ki želijo skrajšati čas polnjenja v primerjavi z običajno vtičnico.

Dejanska polnilna moč bo odvisna od razpoložljive električne inštalacije, konfiguracije polnilnika in največje dovoljene izmenične moči vozila.

5-metrski kabel Tip 2

Ta referenca vključuje fiksni 5-metrski kabel, opremljen s priključkom Tip 2 v skladu z EN 62196-2. Polnjenje poteka v načinu 3 po EN 61851-1, kar zagotavlja komunikacijo med polnilnikom in vozilom med polnilno sejo.

Ker je kabel vgrajen, pri vsakem polnjenju ni treba uporabljati ločenega prenosnega kabla, kar olajša vsakodnevno uporabo v zasebnih ali skupnih garažah.

Inteligentni modul za upravljanje moči

VIARIS UNI+ vključuje modulacijo polnilne moči za prilagoditev energije, namenjene vozilu, razmeram v inštalaciji. Sistem je zasnovan tako, da izkoristi razpoložljivo moč, ne da bi presegel nastavljeno mejo, pri čemer upošteva porabo drugih električnih naprav.

To upravljanje omogoča optimizacijo polnjenja in zmanjšuje tveganje preseganja razpoložljive moči, ko se v hiši ali inštalaciji hkrati pojavi več električnih porabnikov.

Upravljanje prek WiFi in aplikacije e-VIARIS

Referenca OB94U120HA1 vključuje komunikacijo WiFi 802.11 b/g/n. Z aplikacijo e-VIARIS podjetja Orbis je mogoče konfigurirati in upravljati polnilnik, nadzorovati seje ter dostopati do informacij, povezanih s porabo energije.

Sistem omogoča časovno programiranje za premik polnjenja v določene časovne pasove dneva, kar je še posebej uporabno za izkoriščanje električnih tarif z različnimi cenami glede na uro.

Serija podpira tudi komunikacijske protokole MQTT, HTTP in OCPP 1.6 za integracijo v združljive upravljavske platforme.

Identifikacija prek RFID/NFC

Polnilnik vključuje čitalnik RFID/NFC 13,56 MHz za identifikacijo uporabnikov in avtorizacijo začetka polnjenja. Združljiv je s protokoli ISO/IEC 14443A, 14443B, ISO/IEC 15693 in Felica.

Ta funkcija je še posebej praktična v skupnih garažah, podjetjih in drugih prostorih, kjer je treba dostop do polnilne točke omejiti na pooblaščene uporabnike. Na voljo je tudi dotikni senzor za vklop ali izklop polnjenja.

Vgrajen RDC-DD detektor

VIARIS UNI+ serijsko vključuje napravo RDC-DD za zaznavanje enosmernega diferenčnega toka v skladu z IEC 62955. Ta sistem nadzoruje morebitne komponente preostalega enosmernega toka, povezane s polnjenjem električnega vozila.

Natančna konfiguracija OB94U120HA1 ustreza različici z vgrajenim RDC-DD. Različice serije, ki dodatno vključujejo termomagnetne zaščite, diferenčno zaščito tipa A ali popolne zaščite pred prenapetostmi, imajo drugačne kode izdelkov.

Vgrajeno 8-modulno DIN vodilo

Ena od razlikovalnih lastnosti VIARIS UNI+ je njegov spodnji registrirni predal, ki vključuje DIN vodilo s prostorom za do 8 modulov. Ta prostor omogoča namestitev električnih zaščit in združljivih merilnih elementov znotraj samega polnilnika, kar poenostavi in uredi inštalacijo.

Predal ima zaklep s ključem, kar olajša dostop monterju in preprečuje nepooblaščene posege.

Združljiv s sončnim polnjenjem

Polnilnik je združljiv s sistemom VIARIS SOLAR podjetja Orbis za inštalacije s fotovoltaično proizvodnjo. S pripadajočimi komponentami ga je mogoče vključiti v strategijo polnjenja, ki izkorišča energijo, proizvedeno s sončnimi paneli.

VIARIS UNI+ ima tudi funkcijo več naprav za upravljanje moči med več polnilniki, priključenimi na isto linijo. S sistemom SPL-ORBIS proizvajalec predvideva inštalacije z modulacijo moči do 249 polnilnih mest.

Zasnovan za notranje in zunanje inštalacije

Ohišje je izdelano iz visoko odpornega polikarbonata in ima stopnjo zaščite IP54 pred prahom in vodo ter mehansko odpornost IK10 proti udarcem.

Priključek kabla ima zaščito IP44, ko je priključen na vozilo, in IP54, ko je zaščiten s pokrovčkom. Delovno temperaturno območje polnilnika je med -30 in 50 °C.

Kompaktna oblika za stensko montažo

VIARIS UNI+ je zasnovan za površinsko montažo na steno. Zunanje mere so 332 x 224 x 150 mm, njegova teža pa je približno 4 kg, odvisno od konfiguracije.

Naprava uporablja priključne sponke na DIN vodilu in omogoča vodnike do 16 mm², s predpisanim zateznim momentom med 2 in 4 Nm.

Tehnične lastnosti Orbis VIARIS UNI+ OB94U120HA1

• Blagovna znamka: Orbis.
• Referenca: OB94U120HA1.
• Serija: VIARIS UNI+.
• Tip: inteligentni polnilnik za električno vozilo.
• Električna inštalacija: enofazna.
• Največja moč: 7,4 kW.
• Največji tok: 32 A.
• Napajanje: 230 V AC ±10 %.
• Frekvenca: 50 Hz.
• Način polnjenja: način 3 po EN 61851-1.
• Priključek: Tip 2 po EN 62196-2.
• Tip izhoda: fiksni kabel.
• Dolžina kabla: 5 m.
• Komunikacija: WiFi 802.11 b/g/n.
• Aplikacija: e-VIARIS.
• Komunikacijski protokoli: MQTT, OCPP 1.6 in HTTP.
• Modulator polnjenja: da.
• Časovno programiranje: da.
• Čitalnik RFID/NFC: da, 13,56 MHz.
• Dotikni senzor za vklop/izklop: da.
• Detektor preostalega enosmernega toka: RDC-DD po IEC 62955.
• Vgrajene termomagnetne in diferenčne zaščite v tej referenci: ne; pripadajo drugim konfiguracijam serije.
• Notranje DIN vodilo: 8 modulov.
• Zaklep predala: s ključem.
• Združljivost z VIARIS SOLAR: da.
• Funkcija več naprav: da.
• Združljivost SPL-ORBIS: do 249 polnilnikov v združljivih sistemih.
• Material ohišja: visoko odporen polikarbonat.
• Stopnja zaščite polnilnika: IP54.
• Odpornost na udarce: IK10.
• Zaščita priključenega priključka: IP44.
• Zaščita priključka s pokrovčkom: IP54.
• Zaščitni razred: razred II.
• Lastna poraba v stanju pripravljenosti: 4 W.
• Lastna poraba med polnjenjem: 7 W.
• Delovna temperatura: -30 do 50 °C.
• Največja delovna vlažnost: 95 %.
• Največji presek vodnika: 16 mm².
• Montaža: površinsko na steno.
• Mere: 332 x 224 x 150 mm.
• Teža: približno 4 kg glede na konfiguracijo.
• EAN: 8426709125059.

Inteligentno polnjenje za dom, skupno garažo ali podjetje

Orbis VIARIS UNI+ OB94U120HA1 združuje 7,4 kW moči, 5-metrski kabel Tip 2 in inteligentno upravljanje v polnilniku, pripravljenem za vsakodnevno uporabo. WiFi povezljivost, upravljanje prek e-VIARIS, identifikacija RFID in časovno programiranje zagotavljajo udobje tako v zasebnih kot skupnih inštalacijah.

Njegov modul za upravljanje polnjenja, združljivost z VIARIS SOLAR in SPL-ORBIS ter 8-modulno DIN vodilo dodatno zagotavljajo visoko prilagodljivost za prilagoditev polnilne točke različnim sedanjim in prihodnjim potrebam.

Pomembno: referenca OB94U120HA1 vključuje RDC-DD detektor serijsko, vendar ne ustreza različicam s popolnoma vgrajenimi termomagnetnimi in diferenčnimi zaščitami. Zaščite, zahtevane za inštalacijo, je treba izbrati in namestiti v skladu z ITC-BT-52, navodili podjetja Orbis in veljavno zakonodajo.
