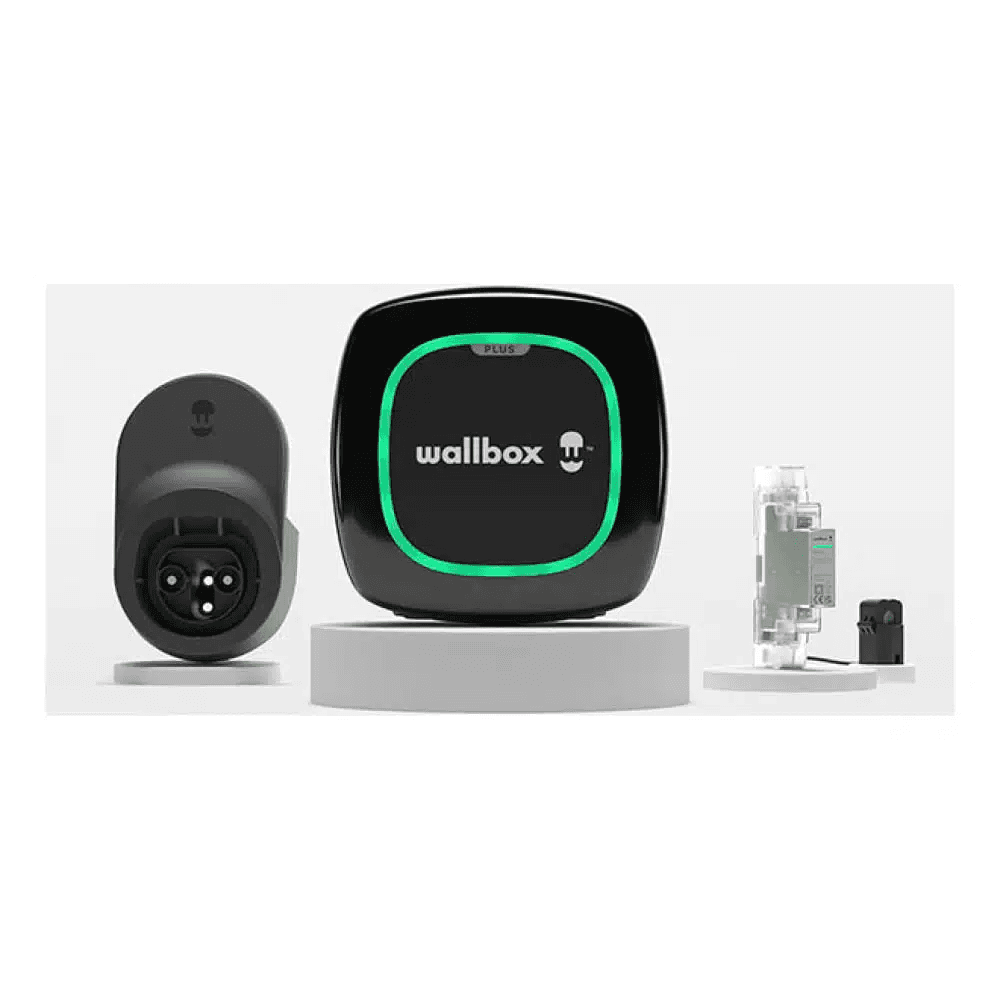

Súprava nabíjačky pre elektrické auto jednofázová 7,4 kW + merač energie + dokovacia stanica + 5-metrová hadica Typ 2 Wallbox Pulsar Max

Komplet Wallbox Pulsar Max K1PLP4-0-2-2-9-002 združuje glavne komponente, potrebne za vzpostavitev pametne polnilne točke za električne in priključne hibride v enofaznih inštalacijah. Vključuje polnilnik Wallbox Pulsar Max z močjo 7,4 kW v črni barvi s fiksnim kablom Tip 2 dolžine 5 metrov, enofazni merilnik energije s tokovno kleščo in Cable Dock Tip 2 za urejeno shranjevanje kabla in priključka, ko nista v uporabi.

Pulsar Max omogoča polnjenje z največjo močjo 7,4 kW pri enofaznem napajanju 230 V in do 32 A. Vključuje WiFi in Bluetooth za upravljanje prek aplikacije Wallbox, zaščito IP55 in IK10, zaznavanje enosmernega uhajanja toka 6 mA ter zaščito proti zvarjenju. Zahvaljujoč priloženemu merilniku energije je sistem pripravljen za napredne funkcije upravljanja polnilne moči.

Celoten komplet Wallbox Pulsar Max 7,4 kW

Referenca K1PLP4-0-2-2-9-002 ustreza celotnemu komercialnemu kompletu Wallbox. Uradni opis izdelka označuje konfiguracijo kot Pulsar Max PLP4 7,4 kW, kabel dolžine 5 metrov, priključek Tip 2, črno izvedbo, enofazno merjenje s kleščami in Cable Dock.

Ta konfiguracija olajša vzpostavitev popolne domače polnilne točke, saj v enem kompletu združuje polnilnik, element, potreben za merjenje porabe inštalacije, ter nosilec za pravilno shranjevanje polnilnega kabla in polnilne pištole.

Enofazni polnilnik do 7,4 kW

Priloženi Wallbox Pulsar Max deluje v enofazni inštalaciji 230 V in zagotavlja največjo polnilno moč 7,4 kW pri 32 A. Jakost toka je mogoče nastaviti od 6 A do nazivne vrednosti, kar omogoča prilagoditev polnilne točke značilnostim električne inštalacije.

Polnjenje poteka v načinu Mode 3 po standardu IEC 61851-1. Za izkoriščanje polne moči 7,4 kW morata biti inštalacija in vgrajeni polnilnik vozila združljiva z enofaznim polnjenjem pri 32 A.

Fiksni kabel Tip 2 dolžine 5 metrov

Polnilnik ima fiksni kabel dolžine 5 metrov s priključkom Tip 2 po standardu IEC 62196-2. Ker je trajno priključen na Pulsar Max, omogoča začetek polnjenja brez uporabe ločenega kabla, shranjenega v vozilu.

Priključek Tip 2 je standard, ki se običajno uporablja pri električnih vozilih in priključnih hibridih, prodajanih v Evropi. Dejanska polnilna moč bo odvisna od zmogljivosti polnjenja z izmeničnim tokom, ki jo podpira posamezno vozilo.

Priložen enofazni merilnik energije

Komplet vključuje enofazno merjenje energije s tokovno kleščo. Merilnik sistemu omogoča vpogled v porabo električne energije in zagotavlja potrebne informacije za uporabo združljivih funkcij upravljanja energije Wallbox.

Ena glavnih aplikacij je dinamično upravljanje polnjenja ali Power Boost. S to funkcijo lahko polnilnik samodejno prilagaja moč, namenjeno vozilu, glede na porabo drugih naprav v gospodinjstvu, pri čemer izkorišča razpoložljivo moč, ne da bi presegel nastavljeno omejitev inštalacije.

Pripravljen za funkcije upravljanja energije

Wallbox svoje merilnike moči zasnuje tako, da omogočajo rešitve za upravljanje energije, ki dopolnjujejo Pulsar Max. Glede na nameščen merilnik in konfiguracijo sistema je mogoče uporabljati funkcije, kot sta dinamično upravljanje polnjenja in polnjenje s sončnimi presežki.

Funkcija dinamičnega upravljanja je še posebej uporabna pri spremenljivih porabah v gospodinjstvu, saj omogoča samodejno zmanjšanje moči vozila, ko se poraba v hiši poveča, in njeno ponovno povečanje, ko je na voljo več moči.

Pulsar Max je združljiv tudi z Wallbox rešitvami za sončno polnjenje, kadar sta konfiguracija in uporabljeni merilnik združljiva s to funkcijo.

WiFi in Bluetooth za povezano upravljanje

Pulsar Max vključuje povezljivost WiFi in Bluetooth. Prek aplikacije in portala Wallbox je mogoče spremljati polnilnik ter dostopati do različnih funkcij nastavitve in upravljanja.

Med razpoložljivimi možnostmi so načrtovanje časov polnjenja, zagon in ustavitev sej, zaklepanje in odklepanje polnilnika, nastavitev toka ter vpogled v informacije, povezane z izvedenimi sejami.

Načrtovanje časov polnjenja

V aplikaciji Wallbox je mogoče načrtovati polnilne seje za polnjenje vozila v določenih časovnih intervalih. Ta funkcija omogoča prilagoditev polnjenja navadam uporabnika in je lahko še posebej uporabna za izkoriščanje obdobij z ugodnejšimi tarifami električne energije.

Zaščita pred uhajanjem enosmernega toka

Pulsar Max vključuje zaznavanje RDC-DD za uhajanje enosmernega toka 6 mA. Wallbox navaja, da ta zaščita izpolnjuje časovne karakteristike sprožitve, določene v standardu IEC 62955.

Polnilnik je treba dopolniti z ustreznimi zunanjimi zaščitami v skladu z navodili Wallbox in veljavnimi električnimi predpisi. Izbiro in dimenzioniranje teh zaščit mora opraviti usposobljen strokovnjak.

Zaščita proti zvarjenju

Uradna struktura reference PLP4-0-2-2-9-002 označuje kodo 9 kot različico, opremljeno z zaščito proti zvarjenju. Ta lastnost dodaja varnostno funkcijo, namenjeno delovanju ob določenih nepravilnostih, povezanih z notranjimi napajalnimi kontakti.

Zaščita IP55 in IK10

Wallbox Pulsar Max ima stopnjo zaščite IP55 in mehansko odpornost IK10. Njegovo ohišje je zasnovano za zaščito pred prahom, vodo in udarci, zato je primeren za uporabo v notranjih prostorih in na ustreznih zunanjih lokacijah.

Delovno temperaturno območje, ki ga navaja Wallbox, je od -30 do 50 °C. Proizvajalec navaja delovanje s polno močjo do 40 °C; nad to temperaturo lahko polnilnik zmanjša moč za zaščito svojih komponent.

Kompaktna zasnova

Pulsar Max s fiksnim kablom ima dimenzije 198 x 201 x 99 mm, brez kabla, in približno težo 1,3 kg brez kabla. Njegova velikost olajša stensko namestitev v zasebnih garažah, parkirnih mestih in drugih območjih, namenjenih polnjenju električnih vozil.

Sprednja stran ima indikator Halo RGB, ki omogoča vizualno prepoznavanje stanja polnilnika med delovanjem.

Priložen Cable Dock Tip 2

Komplet vključuje Wallbox Cable Dock Tip 2 v črni barvi. Ta nosilec je zasnovan za držanje priključka vozila, ko ni v uporabi, in za pomoč pri pravilnem shranjevanju polnilnega kabla.

Cable Dock je izdelan iz polikarbonata, je združljiv s priključki Tip 2 po standardu IEC 62196-2 in ima dimenzije 173,5 x 105 x 91,5 mm ter približno težo 172,5 g.

Tehnične lastnosti kompleta Wallbox K1PLP4-0-2-2-9-002

• Blagovna znamka: Wallbox.
• Referenca kompleta: K1PLP4-0-2-2-9-002.
• Serija: Pulsar Max Kits.
• EAN: 8436607549154.
• Tip: pametni polnilni komplet za električno vozilo.
• Priložen polnilnik: Wallbox Pulsar Max PLP4.
• Osnovna referenca polnilnika: PLP4-0-2-2-9-002.
• Barva polnilnika: črna.
• Namestitev: enofazna.
• Največja moč: 7,4 kW.
• Nazivna napetost: 230 V AC ±10 %.
• Nazivni tok: 32 A.
• Nastavljiv tok: od 6 A do 32 A.
• Frekvenca: 50/60 Hz.
• Način polnjenja: Mode 3 po IEC 61851-1.
• Priključek: Tip 2 po IEC 62196-2.
• Polnilni kabel: fiksni.
• Dolžina kabla: 5 m.
• Povezljivost: WiFi in Bluetooth.
• Upravljanje: aplikacija in portal Wallbox.
• Indikator: Halo RGB LED.
• Statično upravljanje polnjenja: vključeno.
• Dinamično upravljanje polnjenja: združljivo prek priloženega merilnega sistema in ustrezne konfiguracije.
• Sončno polnjenje: združljivo, kadar nameščena merilna konfiguracija podpira to funkcijo.
• Zaznavanje preostalega enosmernega toka: 6 mA.
• Zaščita proti zvarjenju: da.
• Stopnja zaščite: IP55.
• Odpornost na udarce: IK10.
• Kategorija prenapetosti: CAT III.
• Delovna temperatura: -30 do 50 °C.
• Dimenzije polnilnika: 198 x 201 x 99 mm, brez kabla.
• Teža polnilnika: 1,3 kg, brez kabla.
• Merilnik energije: vključen.
• Vrsta vključene meritve: enofazna s tokovno kleščo.
• Cable Dock Tip 2: vključen.
• Barva Cable Dock: črna.
• Dimenzije Cable Dock: 173,5 x 105 x 91,5 mm.
• Material Cable Dock: polikarbonat.

Vsebina kompleta

• 1 enofazni polnilnik Wallbox Pulsar Max 7,4 kW v črni barvi.
• 1 fiksni polnilni kabel Tip 2 dolžine 5 metrov, integriran v polnilnik.
• 1 enofazni sistem za merjenje energije s tokovno kleščo.
• 1 Wallbox Cable Dock Tip 2 v črni barvi.

Celovita rešitev za domače polnjenje

Wallbox K1PLP4-0-2-2-9-002 združuje polnilnik, merjenje energije in nosilec kabla v enem kompletu, zato teh komponent ni treba izbirati posebej. Moč do 7,4 kW omogoča izkoriščanje enofaznih inštalacij 32 A, merilnik pa omogoča pametnejše upravljanje razpoložljive moči.

Povezljivost WiFi in Bluetooth, programiranje prek aplikacije Wallbox, odpornost IP55/IK10 in priložen Cable Dock dopolnjujejo komplet, pripravljen za udobno, urejeno in povezano domače polnjenje.

Pomembno: namestitev polnilnika, merilnika in ustreznih električnih zaščit mora izvesti usposobljeno osebje v skladu z navodili Wallbox in veljavnimi predpisi. Dejanska največja moč je odvisna tudi od električne inštalacije in polnilne moči z izmeničnim tokom, ki jo podpira vozilo.
