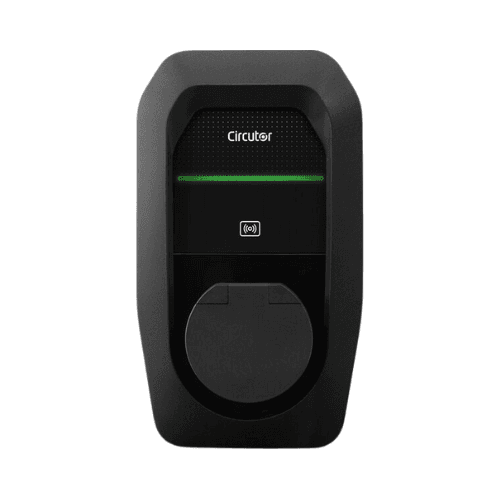

Trojfázová nabíjačka na elektrické auto s WiFi 22 kW Circutor eHome 5 T2C32 Kábel Typ 2 Čierna

Polnilnik za električni avtomobil Circutor eHome 5 T2C32 TRI N, referenca V25560, je trifazna stenska polnilna postaja, posebej zasnovana za zasebne garaže in stanovanjska okolja. Ponuja največjo moč polnjenja 22 kW pri 400 V in 32 A, vključuje 5-metrski kabel Tip 2 ter ima povezljivost WiFi in Ethernet za pametno upravljanje in nadzor polnjenja.

Serija eHome 5 je usmerjena v učinkovito upravljanje domače energije, saj omogoča integracijo polnjenja vozila s fotovoltaičnimi sistemi, načrtovanje urnikov in prilagajanje uporabljene moči glede na razpoložljivo energijo v domu, ko je nameščen združljiv števec. Vključuje tudi identifikacijo RFID, LED indikator stanja in zaščito pred 6 mA enosmernimi preostalimi tokovi.

Trifazni polnilnik do 22 kW

Circutor V25560 je zasnovan za trifazne električne inštalacije 3P + N + PE in deluje z nazivno napetostjo 400 V AC ±10 %.

Njegov največji polnilni tok je 32 A, kar omogoča doseganje moči do 22 kW, kadar tako električna inštalacija kot vgrajeni polnilnik vozila to moč podpirata.

Dejanska moč, ki jo prejme vozilo, bo vedno omejena z najnižjo vrednostjo med zmogljivostjo polnilne točke, razpoložljivo električno inštalacijo in največjo močjo, ki jo sprejema notranji polnilnik samega vozila.

Vgrajen 5-metrski kabel Tip 2

Ta različica eHome 5 T2C32 TRI N vključuje 5 metrov dolg polnilni kabel Tip 2. Uporabnik lahko vozilo priključi neposredno na polnilnik brez uporabe ločenega polnilnega kabla.

Priključek Tip 2 je standard, ki se običajno uporablja pri električnih vozilih, prodajanih v Evropi, za polnjenje z izmeničnim tokom.

Oprema polni v načinu 3 in ima en sam izhod za polnjenje enega vozila.

WiFi in Ethernet za povezano upravljanje

Circutor eHome 5 ima WiFi in Ethernet komunikacijo, kar omogoča povezavo polnilnika z domačim omrežjem ter dostop do njegovih možnosti konfiguracije, upravljanja in nadzora.

Prek aplikacije eHome 5 je mogoče upravljati polnilne seje, spremljati stanje polnilnika, pregledovati informacije v realnem času in dostopati do zgodovine polnjenj.

Aplikacija je povezana s Circutorjevo oblačno platformo za upravljanje in omogoča enostavno upravljanje glavnih funkcij, povezanih s porabo in polnjenjem električnega vozila.

Načrtovanje polnjenja

Platforma eHome 5 omogoča načrtovanje urnikov polnjenja, kar je še posebej uporabno za izkoriščanje obdobij z ugodnejšimi tarifami električne energije ali za prilagoditev delovanja polnilnika navadam uporabe vozila.

Poleg načrtovanih polnjenj lahko uporabnik po potrebi začne tudi takojšnje polnjenje.

Integracija s fotovoltaičnimi sistemi

Ena glavnih značilnosti serije eHome 5 je njena sposobnost integracije s sončnimi fotovoltaičnimi sistemi.

Prek združljivega števca za dinamično prilagajanje porabe in solarno integracijo, ki je na voljo kot dodatna oprema, lahko sistem zazna tako porabo energije v domu kot razpoložljivo fotovoltaično proizvodnjo ter prilagodi moč, namenjeno vozilu.

Circutor predvideva tri glavne načine delovanja za sisteme s sončno proizvodnjo:

• Just Green: uporablja izključno razpoložljive presežke sončne energije za polnjenje vozila.
• Smart Mix: združuje fotovoltaično energijo in energijo iz omrežja ter daje prednost izkoriščanju sončnih presežkov.
• Boost: daje prednost največji razpoložljivi polnilni moči za hitrejše polnjenje, kadar je to potrebno.

Dinamično prilagajanje moči

Ob nameščenem združljivem energetskem števcu lahko eHome 5 izvaja dinamično prilagajanje porabe. Sistem samodejno uravnava moč, namenjeno vozilu, glede na trenutno porabo v gospodinjstvu.

Ta funkcija preprečuje, da bi vsota domače porabe in polnjenja vozila presegla razpoložljivo moč inštalacije, ter optimizira razporeditev energije.

Ko se poraba v gospodinjstvu zmanjša, ima lahko polnilnik na voljo več moči za vozilo; ko se domača poraba poveča, lahko samodejno zmanjša moč polnjenja.

Urno neto obračunavanje

Platforma vključuje tudi funkcijo urnega neto obračunavanja v združljivih fotovoltaičnih sistemih.

Ta funkcija omogoča upravljanje presežne sončne energije ob upoštevanju energetskega bilanca znotraj časovnega obdobja, kar olajša boljše izkoriščanje razpoložljive fotovoltaične proizvodnje za električno mobilnost.

Identifikacija z RFID

Circutor eHome 5 vključuje RFID čitalnik za identifikacijo in avtentikacijo uporabnikov.

Ta funkcija je še posebej praktična, kadar je polnilnik nameščen v skupni garaži ali na lokaciji, kjer je treba preprečiti nepooblaščeno uporabo polnilne točke.

Čitalnik je združljiv s tehnologijami ISO/IEC 14443 A/B, FeliCa in ISO/IEC 15693. Aplikacija omogoča upravljanje RFID kartic in konfiguracijo načina dostopa do polnilnika.

Delovanje tudi brez internetne povezave

Identifikacija RFID omogoča nadzor dostopa do polnilnika tudi na lokacijah, kjer ni internetne povezave ali je pokritost WiFi omejena.

Ta možnost naredi eHome 5 primerno rešitev tako za posamezne zasebne garaže kot tudi za določena skupna parkirna mesta.

Vgrajena 6 mA DC zaščita

Polnilnik vključuje zaznavanje 6 mA enosmernega preostalega toka, kar zagotavlja posebno zaščito, povezano s postopkom polnjenja električnega vozila.

Circutor navaja, da je z dodajanjem razdelilne omarice ali ustreznih zaščit v inštalaciji mogoče sistem dopolniti z diferencialno zaščito tipa A, termomagnetno zaščito ter zaščito pred trajno in prehodno prenapetostjo.

Izbira in namestitev potrebnih električnih zaščit mora biti izvedena v skladu z navodili Circutorja in veljavno zakonodajo, ki velja za inštalacije za polnjenje električnih vozil.

LED indikator stanja

Sprednja stran vključuje LED indikator, ki omogoča vizualni pregled stanja naprave in procesa polnjenja.

Ta signalizacija uporabniku olajša hitro prepoznavanje, ali je polnilnik na voljo, ali polni ali pa kaže stanje, ki zahteva pozornost.

Pripravljen za notranjo in zaščiteno zunanjo uporabo

Circutor eHome 5 V25560 ima stopnjo zaščite IP55 pred vdorom prahu in vode.

Poleg tega ima mehansko odpornost IK10, kar zagotavlja visoko zaščito pred zunanjimi udarci.

Njegovo delovno temperaturno območje je med -30 in +50 °C, medtem ko je dovoljena temperatura skladiščenja med -40 in +60 °C.

Dovoljena relativna vlažnost je med 5 % in 95 % brez kondenzacije.

Samougasljivo ohišje

Ohišje je izdelano iz samougasljive plastike ABS-PC V0, ki združuje mehansko odpornost in kompaktno obliko za stensko montažo.

Polnilnik se na steno pritrdi s sistemom tritočkovnega sidranja.

Kompaktna oblika

Circutor eHome 5 ima mere le 180 mm širine, 315 mm višine in 115 mm globine.

Njegova majhna velikost olajša namestitev na parkirna mesta, stranske stene in druge prostore, kjer je zaželen povezan polnilnik, ki ne zavzame veliko površine.

Neto teža, navedena v Circutorjevi tehnični dokumentaciji, je približno 3,2 kg.

Združljiv z električnimi vozili s priključkom Tip 2

eHome 5 je zasnovan za polnjenje električnih vozil, združljivih z načinom 3 in priključkom Tip 2.

To omogoča uporabo z veliko različnimi električnimi avtomobili in priključnimi hibridi, ki se prodajajo na evropskem trgu, če imajo združljiv vhod.

Upravljanje do dveh eHome 5 v enem gospodinjstvu

Platforma eHome 5 omogoča namestitev, konfiguracijo in upravljanje do dveh polnilnikov eHome 5 v istem gospodinjstvu.

Ta možnost je še posebej zanimiva za domove z dvema električnima voziloma ali za inštalacije, kjer je predvidena kasnejša širitev števila polnilnih točk.

Tehnične značilnosti Circutor V25560

• Blagovna znamka: Circutor.
• Serija: eHome 5.
• Model: eHome 5 T2C32 TRI N.
• Referenca: V25560.
• Vrsta: stenski polnilnik za električno vozilo.
• Uporaba: domače polnjenje in zasebna parkirišča.
• Vrsta omrežja: trifazno.
• Električna konfiguracija: 3P + N + PE.
• Nazivna napetost: 400 V AC ±10 %.
• Frekvenca: 50/60 Hz.
• Vhodni tok: 32 A.
• Največji izhodni tok: 32 A.
• Največja moč: 22 kW.
• Način polnjenja: način 3.
• Število polnilnih točk: 1.
• Vrsta priključka na vozilo: kabel Tip 2.
• Dolžina kabla: 5 m.
• WiFi: da.
• Ethernet: da.
• Upravljalna aplikacija: da, eHome 5.
• RFID čitalnik: da.
• LED indikator: da.
• Vgrajena DC diferencialna zaščita: zaznavanje 6 mA DC.
• Dinamično upravljanje moči: na voljo z združljivim števcem.
• Fotovoltaična integracija: na voljo z združljivim števcem.
• Način Just Green: da, z združljivo solarno konfiguracijo.
• Način Smart Mix: da, z združljivo solarno konfiguracijo.
• Način Boost: da.
• Časovno programiranje: da.
• Urno neto obračunavanje: združljivo.
• Stopnja zaščite: IP55.
• Odpornost na udarce: IK10.
• Delovna temperatura: -30 do +50 °C.
• Temperatura skladiščenja: -40 do +60 °C.
• Relativna vlažnost: 5-95 %, brez kondenzacije.
• Material ohišja: samougasljiva plastika ABS-PC V0.
• Montaža: stenska.
• Pritrditev: sidranje na steno s 3 točkami.
• Mere: 180 x 315 x 115 mm.
• Neto teža: približno 3,2 kg.
• Barva: črna.
• EAN: 8433059405649.

Predpisi in standardi

Circutor za eHome 5 V25560 navaja skladnost z različnimi standardi in direktivami, povezanimi s polnilnimi sistemi in električno varnostjo.

• IEC 61851-1.
• IEC 61851-21-2.
• IEC 62196-1.
• IEC 62196-2.
• EN 18031-1.
• Direktiva 2014/35/EU.
• Direktiva 2014/53/EU.
• Direktiva 2014/30/EU.
• RoHS 2011/65/EU.

Polnilnik Circutor eHome 5 za dom in sončno energijo

Circutor eHome 5 T2C32 TRI N V25560 združuje največjo moč 22 kW s povezljivostjo WiFi in Ethernet, identifikacijo RFID, časovnim programiranjem in naprednimi možnostmi upravljanja energije.

Njegova združljivost s fotovoltaično integracijo in dinamičnim prilagajanjem moči omogoča prilagoditev polnjenja vozila razpoložljivi energiji v domu, medtem ko načini Just Green, Smart Mix in Boost omogočajo dajanje prednosti sončnim presežkom, kombiniranje sončne energije in omrežja ali uporabo vse razpoložljive moči glede na trenutne potrebe.

S 5-metrskim kablom Tip 2, zaščito IP55 in IK10 ter kompaktnim stenskim formatom je to rešitev, posebej primerna za uporabnike s trifazno inštalacijo, ki iščejo domači Circutor polnilnik do 22 kW s pametnimi funkcijami in povezljivostjo.
