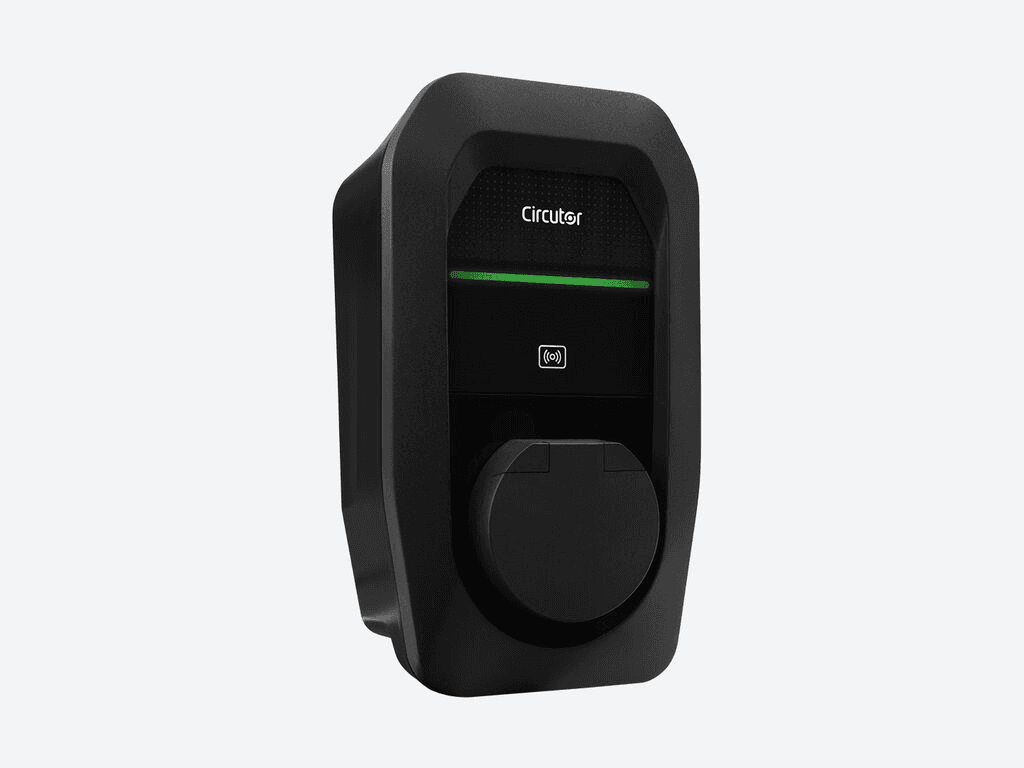

Trojfázová nabíjačka pre elektromobily 22 kW Circutor eHome 5 T2S32 TRI N

Električni polnilnik za avtomobil Circutor eHome 5 T2S32 TRI N, referenca V25540, je trifazna stenska polnilna postaja, zasnovana predvsem za zasebne garaže in stanovanjska okolja. Ponuja največjo moč 22 kW pri 400 V in 32 A ter je opremljena z vtičnico Tip 2, kar omogoča uporabo polnilnega kabla, združljivega z vsakim vozilom. Poleg tega vključuje povezljivost WiFi in Ethernet, čitalnik RFID, LED indikator in zaznavanje enosmernega preostalega toka 6 mA.

Serija eHome 5 je razvita za inteligentno upravljanje domače energije. S pomočjo združljivih merilnih dodatkov lahko samodejno prilagodi moč, namenjeno vozilu, glede na porabo gospodinjstva in se poveže s fotovoltaičnimi sistemi za izkoriščanje sončne proizvodnje. Njegova aplikacija omogoča tudi upravljanje, načrtovanje in nadzor polnilnih sej iz združljivih naprav.

Trifazni polnilnik do 22 kW

Circutor V25540 je zasnovan za trifazno električno inštalacijo 3P + N + PE in deluje pri nazivni napetosti 400 V AC ±10 %, s frekvenco 50/60 Hz.

Največji tok je 32 A, kar omogoča dobavo do 22 kW moči. Ta zmogljivost omogoča izkoriščanje trifaznih inštalacij z visoko razpoložljivo močjo in skrajšanje časa polnjenja v primerjavi z manj zmogljivimi polnilnimi točkami, če vozilo lahko sprejme 22 kW izmeničnega toka.

Dejanska polnilna moč bo omejena z nižjo vrednostjo med nastavljeno močjo polnilnika, razpoložljivo zmogljivostjo električne inštalacije in največjo močjo, ki jo dovoljuje vgrajeni polnilnik vozila.

Vtičnica Tip 2

Referenca V25540 vključuje priključno vtičnico Tip 2 in ne fiksnega kabla. Za polnjenje je treba uporabiti združljiv kabel Tip 2 med polnilno točko in vozilom.

Ta konfiguracija uporabniku nudi prilagodljivost, saj lahko polnilni kabel pospravi, ko ga ne uporablja, in ga po potrebi zamenja neodvisno od polnilnika.

Tip 2 je standard, ki se v Evropi široko uporablja za polnjenje električnih vozil z izmeničnim tokom.

Polnjenje v načinu 3

Circutor eHome 5 izvaja polnjenje v načinu 3, s komunikacijo med polnilno točko in vozilom za ustrezno upravljanje postopka polnjenja.

Opremljen je z eno polnilno vtičnico in je zasnovan za polnjenje električnega ali priključnega hibridnega vozila, združljivega s priključkom Tip 2.

Povezljivost WiFi in Ethernet

eHome 5 ima serijsko vgrajena WiFi in Ethernet, kar omogoča povezavo v omrežje za dostop do naprednih funkcij konfiguracije, nadzora in upravljanja.

Povezljivost olajša oddaljeno upravljanje polnjenja in integracijo polnilnika v pametno domačo inštalacijo.

Upravljanje prek aplikacije eHome 5

Circutor ponuja namensko aplikacijo za eHome 5, ki omogoča avtentikacijo uporabnikov ter upravljanje in nadzor polnilnih sej.

V aplikaciji je mogoče preveriti stanje polnjenja, dostopati do zgodovine sej, izbrati načine delovanja in izvesti različne nastavitve polnilnika.

Omogoča tudi načrtovanje polnjenja, kar olajša izkoriščanje ur z ugodnejšimi tarifami električne energije ali obdobij z večjo fotovoltaično proizvodnjo.

Inteligentno upravljanje razpoložljive moči

Z namestitvijo združljivega števca za dinamično prilagajanje porabe, ki je na voljo kot dodatna oprema, lahko eHome 5 samodejno prilagodi moč, namenjeno električnemu avtomobilu, glede na trenutno porabo gospodinjstva.

Ta funkcija uravnavanja energije je zasnovana za zmanjšanje tveganja preseganja razpoložljive moči, ko hkrati delujejo drugi gospodinjski aparati ali električna oprema.

Ko se poraba gospodinjstva zmanjša, lahko polnilnik poveča razpoložljivo moč za vozilo; če se domača poraba poveča, lahko samodejno zmanjša moč, namenjeno polnjenju.

Integracija s fotovoltaičnimi sistemi

Circutor eHome 5 se lahko poveže s sončno fotovoltaično inštalacijo prek združljivih merilnih elementov.

Circutor predvideva tri načine upravljanja energije:

• Just Green: uporablja izključno presežke fotovoltaične proizvodnje, ki so na voljo za polnjenje.
• Smart Mix: združuje sončne presežke z energijo iz omrežja, pri čemer daje prednost fotovoltaični proizvodnji.
• Boost: uporablja največjo razpoložljivo moč za prednostno hitrost polnjenja.

Ti načini omogočajo prilagoditev polnjenja različnim prioritetam, od maksimiranja lastne porabe sončne energije do zagotavljanja največje moči, kadar je treba vozilo napolniti v krajšem času.

Združljiv z vsakim fotovoltaičnim razsmernikom

Circutor navaja, da je fotovoltaično upravljanje eHome 5 združljivo z vsakim razsmernikom, saj sistem upravlja energijo z merjenjem električnih tokov v inštalaciji.

To olajša uporabo tako v obstoječih fotovoltaičnih sistemih kot v novih projektih samooskrbe.

Neto obračun in energetsko načrtovanje

Platforma eHome 5 vključuje funkcije energetskega uravnoteženja in neto obračuna, poleg načrtovanja glede na urnike in razpoložljivost sončne energije.

Te funkcije omogočajo boljše usklajevanje polnjenja vozila s splošnim delovanjem gospodinjstva in proizvodnjo fotovoltaične inštalacije.

Vgrajen čitalnik RFID

Polnilnik vključuje čitalnik RFID, ki omogoča identifikacijo in avtorizacijo uporabnikov pred začetkom določenih polnilnih sej.

Ta funkcija je še posebej praktična v skupnih garažah, deljenih parkiriščih ali na lokacijah, kjer je treba preprečiti nepooblaščeno uporabo polnilnika.

Circutor navaja združljivost RFID z:

• ISO/IEC 14443 A/B.
• FeliCa.
• ISO/IEC 15693.

Avtorizacijo RFID je mogoče uporabljati tudi na lokacijah, kjer polnilnik začasno nima dostopa do interneta.

Konfigurirljivi načini dostopa

eHome 5 omogoča prilagoditev avtorizacije polnjenja glede na vrsto inštalacije. V omejenih konfiguracijah se lahko seja začne z vnaprej registrirano kartico RFID ali prek aplikacije.

Ta funkcionalnost zagotavlja večji nadzor, kadar je polnilna točka nameščena v zasebnih ali poljavnih prostorih z dostopom različnih uporabnikov.

Zaščita pred preostalim tokom 6 mA DC

Circutor V25540 vključuje zaznavanje enosmernega preostalega toka 6 mA DC, zaščito, ki je posebej povezana s polnjenjem električnih vozil.

Circutor navaja, da je mogoče zaščitni sistem inštalacije dopolniti z ustrezno omarico za zagotovitev diferencialne zaščite tipa A, magnetotermične zaščite ter zaščite pred trajno in prehodno prenapetostjo.

Potrebne zaščite je treba določiti med projektiranjem in namestitvijo v skladu z veljavnimi predpisi in tehničnimi navodili proizvajalca.

LED indikator stanja

Sprednji del polnilnika vključuje LED indikator, ki vizualno prikazuje stanje delovanja in postopek polnjenja.

Ta signalizacija omogoča hiter pregled, ali je polnilnik na voljo, avtoriziran, povezan z vozilom ali izvaja polnilno sejo.

Zaščita IP55 in IK10

Circutor eHome 5 V25540 ima stopnjo zaščite IP55 pred prahom in vodo ter mehansko odpornost IK10 proti udarcem.

Te lastnosti zagotavljajo visoko zaščito ohišja za predvidene pogoje namestitve, ob upoštevanju navodil proizvajalca za montažo.

Širok razpon delovne temperature

Polnilnik je pripravljen za delovanje pri temperaturah okolice med -30 in +50 °C.

Naveden razpon skladiščenja je -40 do +60 °C, medtem ko je dovoljena relativna vlažnost med 5 % in 95 % brez kondenzacije.

Samougasljivo ohišje

Ohišje je izdelano iz samougasljive plastike ABS-PC V0, materiala, izbranega za zagotavljanje odpornosti in varnosti pri električni opremi, namenjeni fiksni namestitvi.

Ta referenca ima črno izvedbo.

Kompaktna stenska zasnova

eHome 5 ima mere le 180 mm širine, 315 mm višine in 115 mm globine.

Njegova kompaktna oblika olajša namestitev na stene zasebnih garaž, skupnih parkirnih mest in drugih prostorov, namenjenih polnjenju električnih vozil.

Pritrditev se izvede z stensko montažo s tremi pritrdilnimi točkami. Circutor v trenutnem podatkovnem listu izdelka navaja neto težo približno 3,2 kg.

Upravljanje do dveh polnilnikov eHome 5

Ekosistem eHome 5 omogoča namestitev, konfiguracijo in upravljanje do dveh naprav hkrati v istem gospodinjstvu, vključno z inštalacijami s fotovoltaično integracijo.

Ta možnost je zanimiva za domove z dvema električnima voziloma ali tam, kjer želijo pripraviti inštalacijo za prihodnjo razširitev.

Protokol OCPP 1.6J

Dokumentacija Circutor za serijo eHome 5 navaja združljivost s komunikacijskim protokolom OCPP 1.6J, kar razširja možnosti komunikacije in upravljanja polnilne točke.

Tehnične značilnosti Circutor V25540

• Blagovna znamka: Circutor.
• Serija: eHome 5.
• Model: eHome 5 T2S32 TRI N.
• Referenca: V25540.
• Tip: stenski polnilnik za električno vozilo.
• Glavna uporaba: domače polnjenje in zasebna parkirišča.
• Tip omrežja: trifazno.
• Konfiguracija: 3P + N + PE.
• Nazivna napetost: 400 V AC ±10 %.
• Frekvenca: 50/60 Hz.
• Vhodni tok: 32 A.
• Največji izhodni tok: 32 A.
• Največja moč: 22 kW.
• Način polnjenja: način 3.
• Število vtičnic: 1.
• Tip priključka: vtičnica Tip 2.
• Fiksni polnilni kabel: ne.
• WiFi: da.
• Ethernet: da.
• Upravljalna aplikacija: eHome 5.
• Čitalnik RFID: da.
• LED indikator: da.
• Vgrajena DC diferencialna zaščita: zaznavanje 6 mA DC.
• Dinamično upravljanje moči: na voljo prek združljivega števca.
• Fotovoltaična integracija: na voljo prek združljivega števca.
• Združljiv z vsakim fotovoltaičnim razsmernikom: da.
• Način Just Green: da, z združljivim sončnim upravljanjem.
• Način Smart Mix: da, z združljivim sončnim upravljanjem.
• Način Boost: da.
• Načrtovanje polnjenja: da.
• Energetsko uravnoteženje: da, z združljivo konfiguracijo.
• Upravljanje do 2 eHome 5: da.
• Protokol OCPP: OCPP 1.6J.
• Stopnja zaščite: IP55.
• Odpornost na udarce: IK10.
• Delovna temperatura: -30 do +50 °C.
• Temperatura skladiščenja: -40 do +60 °C.
• Relativna vlažnost: 5-95 %, brez kondenzacije.
• Material ohišja: samougasljiva plastika ABS-PC V0.
• Montaža: stenska.
• Pritrditev: na steno s 3 točkami.
• Dimenzije: 180 x 315 x 115 mm.
• Neto teža: približno 3,2 kg.
• Izvedba: črna.

Standardi in direktive

Circutor za to referenco navaja skladnost z različnimi standardi in direktivami, ki veljajo za opremo za polnjenje električnih vozil:

• IEC 61851-1.
• IEC 61851-21-2.
• IEC 62196-1.
• IEC 62196-2.
• EN 18031-1.
• Direktiva 2014/35/EU.
• Direktiva 2014/53/EU.
• Direktiva 2014/30/EU.
• RoHS 2011/65/EU.

Trifazni polnilnik Circutor eHome 5 z vtičnico Tip 2

Circutor eHome 5 T2S32 TRI N V25540 je celovita rešitev za uporabnike s trifaznim napajanjem, ki iščejo domačo polnilno točko do 22 kW s povezljivostjo in naprednimi možnostmi upravljanja energije.

Njegova vtičnica Tip 2 omogoča uporabo ločenega polnilnega kabla, medtem ko WiFi, Ethernet, čitalnik RFID in aplikacija eHome 5 olajšajo nadzor in upravljanje polnilnih sej. Z združljivimi merilnimi dodatki lahko poleg tega dinamično prilagaja moč in izkorišča presežke fotovoltaične inštalacije prek načinov Just Green, Smart Mix in Boost.

Zaradi kompaktne oblike, zaščite IP55 in IK10, črne izvedbe ter integracije s sistemi za domače upravljanje energije je Circutor V25540 še posebej primeren za vsakodnevno polnjenje električnih in priključnih hibridnih vozil v stanovanjih, zasebnih garažah in skupnih parkiriščih.
