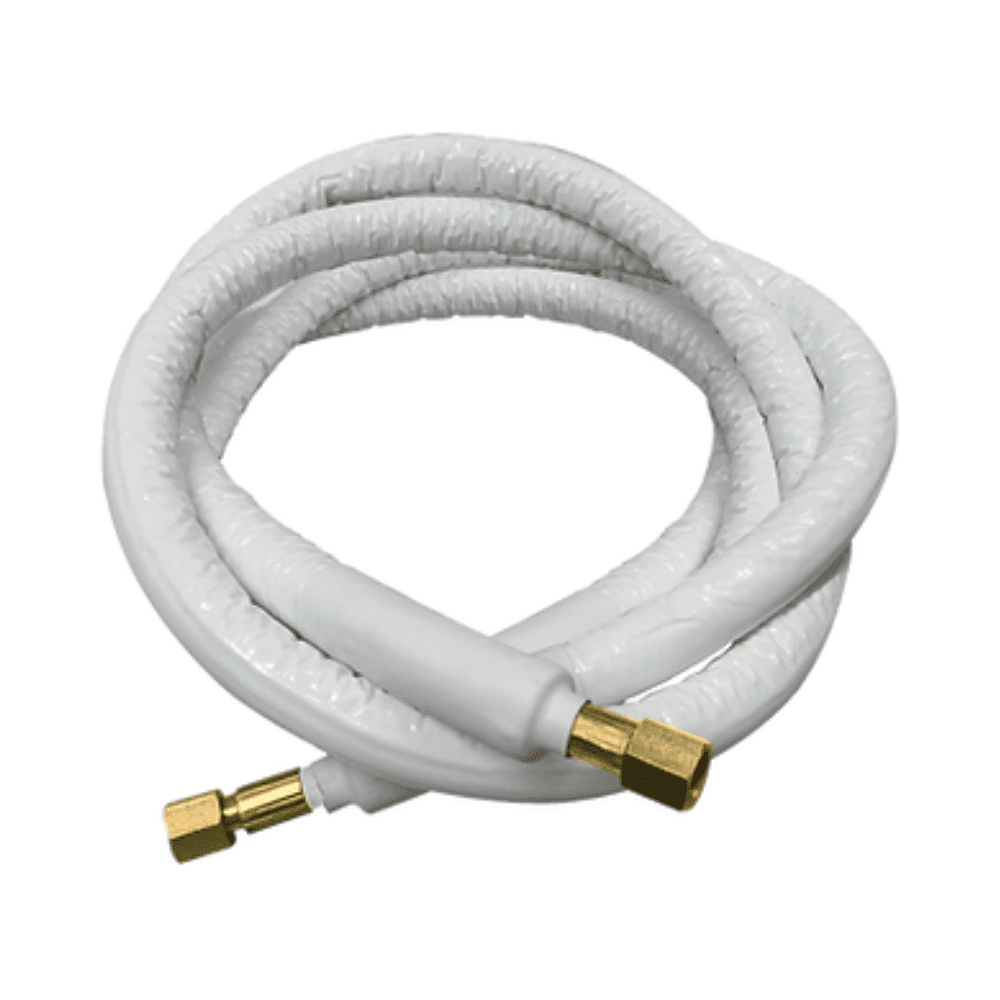

Súprava flexibilného chladiarenského potrubia Kronos Pipe Ø 1/4" 1/2" - Kotúč 6 metrov

Fleksibilni hladilni cevni komplet Zimaklima Kronos Pipe 6003-6000 je zasnovan za izvedbo hladilne povezave med notranjo in zunanjo enoto sistemov klimatskih naprav z neposredno ekspanzijo. Komplet združuje cevi dimenzij 1/4 in 1/2 palca z dolžino 6 metrov, kar zagotavlja obe potrebni meri za številne klimatske naprave.

Kronos Pipe izstopa po svoji visoki prilagodljivosti in enostavnem rokovanju. Cev se lahko prilagodi krivinam in spremembam smeri brez uporabe orodja za oblikovanje, kar še posebej olajša montažo pri zahtevnih trasah, v omejenih prostorih ali pri instalacijah z več spremembami smeri.

Komplet Kronos Pipe 1/4 in 1/2 palca za klimatsko napravo

Referenca 6003-6000 pripada sistemu Kronos Pipe, ki ga je razvila družba Zimaklima za hladilne in klimatske instalacije. Sestav je oblikovan iz dimenzij 1/4 in 1/2 palca, z dolžino 6 metrov, za izvedbo hladilnih vodov med enotami naprave.

Pred izvedbo montaže je treba preveriti, ali se premera 1/4 in 1/2 palca ujemata s priključki in specifikacijami, ki jih navaja proizvajalec klimatske naprave.

Fleksibilna cev za lažjo namestitev

Ena glavnih prednosti sistema Kronos Pipe je njegova sposobnost prilagajanja različnim krivinam in kotom. Njegova fleksibilna zasnova omogoča usmerjanje cevi med montažo brez uporabe posebnega orodja za vsako krivino.

Ta lastnost poenostavi potek hladilnih vodov in je še posebej uporabna, kadar mora trasa obiti ovire, prečkati ozke prehode ali se prilagoditi geometriji objekta.

Poleg fleksibilnosti ima Kronos Pipe tudi majhno težo, kar olajša rokovanje in transport med montažnimi deli.

Združljivo s hladivi R32 in R410A

Po tehničnem listu Zimaklima je Kronos Pipe pripravljen za uporabo v sistemih z neposredno ekspanzijo, ki uporabljajo različna običajna hladiva v klimatskih in hladilnih napravah.

Sistem je združljiv z:

• R32.
• R410A.
• R134a.
• R404a.
• R407c.

Tehnična dokumentacija izrecno navaja, da Kronos Pipe ni združljiv s hladivom R22.

7-slojna večslojna konstrukcija

Kronos Pipe uporablja večslojno strukturo, sestavljeno iz 7 plasti, razvito za zagotavljanje tesnosti, mehanske odpornosti, zunanje zaščite in toplotne izolacije v hladilnih aplikacijah.

Struktura, ki jo navaja Zimaklima, je sestavljena iz:

• Poliamida z dolgo verigo na notranji strani.
• Zaščitne aluminijaste folije s štirimi plastmi.
• Pletenice iz sintetičnih vlaken visoke trdnosti.
• Vmesnega polimernega sloja z visokim bariernim učinkom.
• Zunanjega sloja, odpornega proti obrabi, ultravijoličnim žarkom, abraziji in kemičnim dejavnikom.
• Izolacije iz ekspandirane polietilenske pene z zaprtimi celicami.
• Zunanje polietilenske folije z zaščito pred ultravijoličnimi žarki.

Ta konstrukcija omogoča, da en sam izdelek združuje prenos hladiva, potrebno odpornost hladilnega kroga in zunanjo izolacijo linije.

Vgrajena toplotna izolacija

Cevi Kronos Pipe imajo izolacijski ovoj iz ekspandirane polietilenske pene z zaprtimi celicami. Ta izolacija omejuje toplotno izmenjavo med hladivom in okolico ter prispeva k nadzoru nastajanja kondenzacije na površini hladilnega voda.

Zunanja zaščita je dodatno odporna proti ultravijoličnim žarkom, obrabi in abraziji, kar pomaga ohranjati cev med rokovanjem, montažo in delovanjem.

Območje delovanja od -30 do 110 stopinj Celzija

Sistem je zasnovan za delovanje pri temperaturah med -30 in 110 stopinj Celzija. Tehnični list dodatno navaja odpornost na kratkotrajne vrhove do 130 stopinj Celzija.

Kar zadeva tlak, Zimaklima določa pogoje uporabe med 0 in 80 bar. Cev je bila dodatno preizkušena pri tlaku 100 bar.

Značilnosti cevi 1/4 palca

Linija manjšega premera, vključena v komplet, ima naslednje specifikacije:

• Nazivni premer: 1/4 palca.
• Nazivni notranji premer: 5,2 milimetra.
• Toleranca notranjega premera: 0,1 milimetra.
• Nazivni zunanji premer: 9,5 milimetra.
• Toleranca zunanjega premera: 0,15 milimetra.
• Najmanjši tlak porušitve: 500 bar.
• Preskusni tlak: 100 bar.
• Sprememba dolžine pri delovnem tlaku: plus ali minus 1 odstotek.
• Najmanjši radij krivljenja: 65 milimetrov.
• Približna teža: 80 gramov na meter.

Značilnosti cevi 1/2 palca

Cev večjega premera, vključena v ta komplet, ima naslednje tehnične značilnosti:

• Nazivni premer: 1/2 palca.
• Nazivni notranji premer: 12,6 milimetra.
• Toleranca notranjega premera: 0,1 milimetra.
• Nazivni zunanji premer: 15,5 milimetra.
• Toleranca zunanjega premera: 0,15 milimetra.
• Najmanjši tlak porušitve: 250 bar.
• Preskusni tlak: 100 bar.
• Sprememba dolžine pri delovnem tlaku: plus ali minus 1 odstotek.
• Najmanjši radij krivljenja: 130 milimetrov.
• Približna teža: 147 gramov na meter.

Preizkušeno za hladilne kroge

Sistem Kronos Pipe je posebej razvit za prenos hladiva in je bil podvržen različnim laboratorijskim preizkusom. Tehnični list kot referenčni standard navaja EN 1736:2008, ki velja za fleksibilne cevne komponente, uporabljene v hladilnih sistemih in toplotnih črpalkah.

Predviden je tako za povezavo med notranjimi in zunanjimi enotami naprav z neposredno ekspanzijo kot tudi za transport hladiva v tekočem ali plinastem stanju v okviru določenih delovnih pogojev.

Glavne značilnosti Zimaklima Kronos Pipe 6003-6000

• Blagovna znamka: Zimaklima.
• Serija: Kronos Pipe.
• Referenca: 6003-6000.
• Vrsta izdelka: komplet izolirane fleksibilne hladilne cevi.
• Dolžina: 6 metrov.
• Vključeni premeri: 1/4 in 1/2 palca.
• Uporaba: hladilna povezava sistemov z neposredno ekspanzijo.
• Združljiva hladiva: R32, R410A, R134a, R404a in R407c.
• Združljiv z R22: ne.
• Delovna temperatura: med -30 in 110 stopinj Celzija.
• Najvišja kratkotrajna temperatura: 130 stopinj Celzija.
• Delovni tlak: do 80 bar.
• Preskusni tlak: 100 bar.
• Konstrukcija: 7-slojna večslojna cev.
• Izolacija: ekspandirana polietilenska pena z zaprtimi celicami.
• Zunanja zaščita: odporna proti ultravijoličnim žarkom, obrabi in abraziji.
• Referenčni standard: EN 1736:2008.

Fleksibilna alternativa za izvedbo hladilnih vodov

Komplet Zimaklima Kronos Pipe 6003-6000 združuje cevi 1/4 in 1/2 palca v dolžini 6 metrov, kombinacijo, ki jo uporabljajo številne klimatske naprave.

Njegova fleksibilnost, večslojna konstrukcija, vgrajena izolacija in združljivost s sodobnimi hladivi, kot sta R32 in R410A, olajšajo izvedbo hladilnih vodov pri novih instalacijah in obnovitvenih delih, ob upoštevanju mer in pogojev, ki jih določa proizvajalec klimatske naprave.
