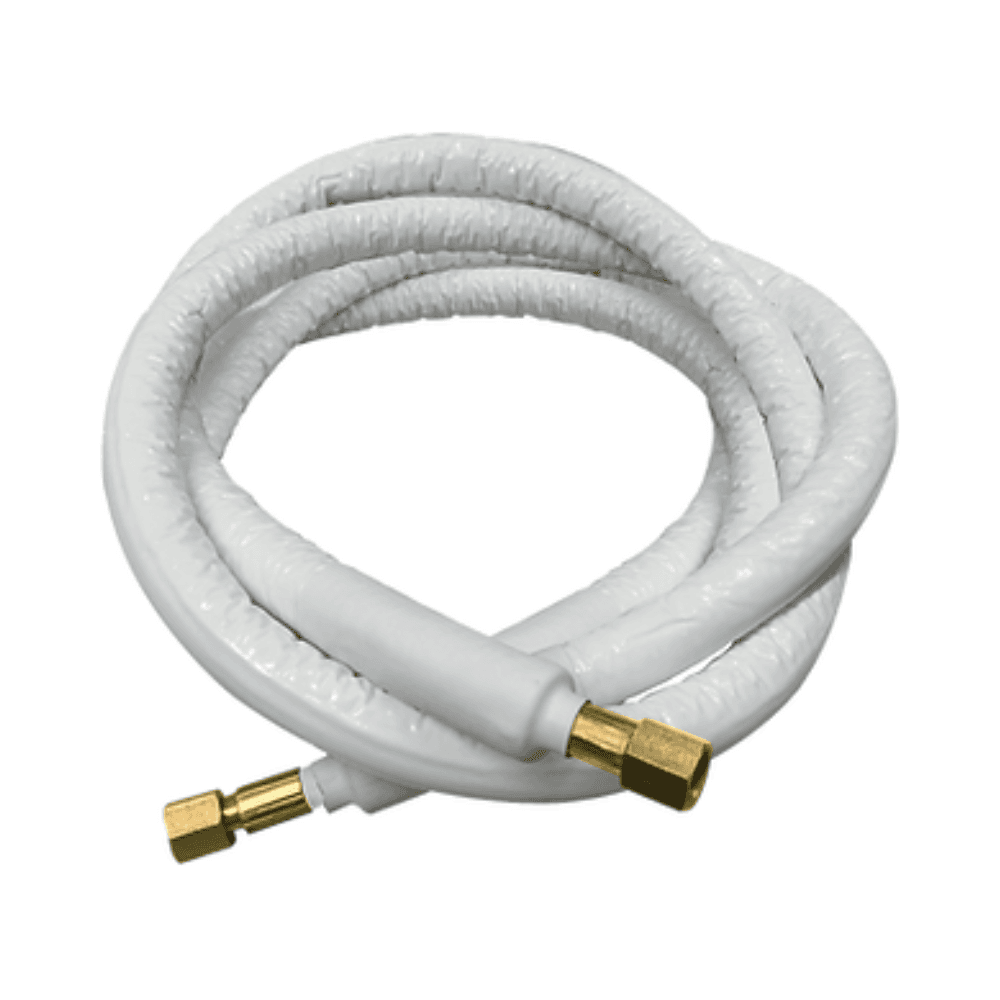

Súprava flexibilného chladiarenského potrubia Kronos Pipe Ø 1/4" 3/8" - 6 metrový kotúč

Kit chladilne cevi Zimaklima Kronos Pipe 6002-6000 je zasnovan za vzpostavljanje povezav med notranjimi in zunanjimi enotami klimatskih naprav ter sistemi z direktno ekspanzijo. Vključuje 2 zvitka cevi po 6 metrov, enega z nazivnim premerom 1/4 palca in drugega 3/8 palca.

Sistem Kronos Pipe predstavlja prilagodljivo alternativo za vodenje hladiva in izstopa po enostavni obdelavi. Cev se lahko med montažo prilagaja različnim krivinam in kotom, kar zmanjšuje potrebo po oblikovanju, kot je običajno pri togih ceveh.

Prilagodljiva cev za klimatske naprave

Glavna značilnost sistema Kronos Pipe je njegova prilagodljivost. Njegova večslojna zasnova omogoča usmerjanje in upogibanje cevi med montažo ter olajša potek med notranjo in zunanjo enoto klimatske naprave.

Ta prilagodljivost je še posebej uporabna pri instalacijah z menjavami smeri, ozkimi prehodi ali poteki, kjer je treba hladilno linijo prilagoditi razpoložljivemu prostoru.

Poleg tega gre za lahko cev, ki jo je enostavno obdelovati, kar pomaga poenostaviti tako transport kot montažna dela na objektu.

Komplet s cevmi 1/4 in 3/8 palca

Referenca 6002-6000 je sestavljena iz dveh hladilnih cevi dolžine 6 metrov vsaka:

• 1 zvitek dolžine 6 metrov z nazivnim premerom 1/4 palca.
• 1 zvitek dolžine 6 metrov z nazivnim premerom 3/8 palca.

Ta kombinacija premerov je pogosta v številnih sistemih klimatskih naprav z direktno ekspanzijo in omogoča, da imate v enem kompletu obe potrebni liniji za kroženje hladiva med enotami sistema, če se mere ujemajo s specifikacijami proizvajalca klimatskega sistema.

Združljivo s hladivi R32, R410A, R134a, R404a in R407c

Cev Kronos Pipe je namenjena povezovanju sistemov z direktno ekspanzijo, ki delujejo z različnimi hladivi. Po tehničnem listu sistema je združljiva z:

• R32.
• R410A.
• R134a.
• R404a.
• R407c.

Uporablja se lahko tudi za transport hladiva v tekočem in plinastem stanju v okviru tlačnih in temperaturnih pogojev, določenih za sistem.

Kronos Pipe ni združljiv s hladivom R22.

7-slojna večslojna konstrukcija

Cev Kronos Pipe uporablja 7-slojno strukturo, zasnovano za zagotavljanje mehanske odpornosti, tesnjenja, izolacije in zaščite pred pogoji, ki so običajni v hladilni instalaciji.

Njena sestava vključuje:

• Notranji sloj iz poliamida z dolgo verigo.
• Zaščitno aluminijasto folijo s štirimi plastmi.
• Oplet iz sintetičnih vlaken visoke trdnosti.
• Vmesni premaz iz polimera z visokim bariernim učinkom.
• Zunanji premaz, odporen proti obrabi, ultravijoličnim žarkom in abraziji.
• Izolacijo iz zaprto-celične ekspandirane polietilenske pene.
• Zunanjo zaščitno folijo iz polietilena, odpornega na UV-žarke.

Ta konstrukcija omogoča uporabo iste cevi tako za vodenje hladiva kot tudi za zagotavljanje potrebne izolacije okoli hladilne linije.

Vgrajena izolacija

Cevi v tem kompletu imajo izolacijski ovoj iz zaprto-celične ekspandirane polietilenske pene. Ta sloj pomaga omejevati toplotne izmenjave z okolico in prispeva k nadzoru nastajanja kondenzacije v instalaciji.

Zunanji sloj dodatno zagotavlja zaščito pred ultravijoličnimi žarki, obrabo in abrazijo ter tako izboljšuje zaščito cevi med montažo in uporabo.

Delovna temperatura in tlak

Sistem Kronos Pipe je pripravljen za delovanje v širokem razponu pogojev v hladilnih krogih. Njegov delovni temperaturni razpon je med -30 in 110 stopinj Celzija, občasno pa dopušča tudi vršne vrednosti do 130 stopinj Celzija.

Tehnična dokumentacija določa pogoje uporabe do 80 bar in navaja, da je bil sistem preizkušen pri 100 bar.

Tehnični podatki za cev 1/4 palca

• Nazivni premer: 1/4 palca.
• Nazivni notranji premer: 5,2 milimetra.
• Nazivni zunanji premer: 9,5 milimetra.
• Najmanjši radij upogiba: 65 milimetrov.
• Približna teža: 80 gramov na meter.
• Sprememba dolžine pri delovnem tlaku: približno 1 odstotek.

Tehnični podatki za cev 3/8 palca

• Nazivni premer: 3/8 palca.
• Nazivni notranji premer: 8,4 milimetra.
• Nazivni zunanji premer: 13 milimetrov.
• Najmanjši radij upogiba: 95 milimetrov.
• Približna teža: 125 gramov na meter.
• Sprememba dolžine pri delovnem tlaku: približno 1 odstotek.

Preizkušeno za hladilne aplikacije

Kronos Pipe je bil razvit posebej za hladilne in klimatske aplikacije ter ima laboratorijske preizkuse, namenjene preverjanju njegovega obnašanja pri tlakih, temperaturah, prepustnosti in delovanju, značilnih za tovrstne instalacije.

Tehnična dokumentacija izdelka kot referenčni standard EN 1736:2008 navaja standard, ki se nanaša na gibke cevne komponente, uporabljene v hladilnih sistemih in toplotnih črpalkah.

Glavne značilnosti Zimaklima Kronos Pipe 6002-6000

• Blagovna znamka: Zimaklima.
• Serija: Kronos Pipe.
• Referenca: 6002-6000.
• Vrsta izdelka: komplet izolirane gibke hladilne cevi.
• Vsebina: 2 zvitka cevi.
• Dolžina vsakega zvitka: 6 metrov.
• Vključena premera: 1/4 in 3/8 palca.
• Uporaba: hladilna povezava med enotami sistemov z direktno ekspanzijo.
• Združljiva hladiva: R32, R410A, R134a, R404a in R407c.
• Združljivost z R22: ni združljivo.
• Temperaturno območje: od -30 do 110 stopinj Celzija.
• Najvišja občasna temperatura: 130 stopinj Celzija.
• Delovni tlak: do 80 bar.
• Navedeni preskusni tlak: 100 bar.
• Zgradba: 7-slojna večslojna cev.
• Izolacija: zaprto-celična ekspandirana polietilenska pena.
• Zunanja zaščita: odporna proti obrabi, abraziji in UV-žarkom.
• Referenčni standard: EN 1736:2008.

Prilagodljiva rešitev za hladilno povezavo

Komplet Zimaklima Kronos Pipe 1/4 in 3/8 palca združuje v enem kompletu obe potrebni dimenziji cevi za številne klimatske naprave, z 6 metri dolžine za vsak premer.

Njegova večslojna struktura, vgrajena izolacija in visoka prilagodljivost omogočajo lažje izvedbo hladilnih poti, saj se med montažo prilagaja krivinam in spremembam smeri. Gre za rešitev, posebej namenjeno klimatskim instalacijam z modernimi hladivi, kot sta R32 in R410A, pri čemer je treba vedno spoštovati premere, tlake in pogoje, ki jih določa proizvajalec naprave.
