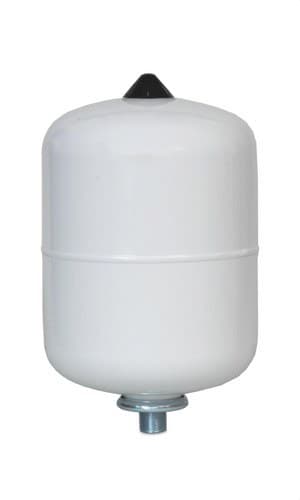

Expanzná nádoba 24 CMR-8 3/4" ACS

Expanzijska posoda Ibaiondo 24 CMR, referenca 01025082, je membranska ekspanzijska posoda s prostornino 24 litrov, zasnovana posebej za odprte sisteme sanitarne tople vode (STV). Njena funkcija je absorbirati povečanje prostornine vode pri segrevanju, s čimer pomaga nadzorovati tlačne spremembe v inštalaciji in ščiti njene komponente.

Ta model deluje pri največjem delovnem tlaku 8 bar, dobavlja se s tovarniškim zračnim predtlakom 3 bar in ima navojni vodni priključek 3/4". Za razliko od modelov CMR z manjšo kapaciteto ima 24 CMR privijačen pokrov iz nerjavnega jekla in zamenljivo membrano, primerno za pitno vodo.

Ekspanzijska posoda 24 litrov za STV

Ibaiondo 24 CMR je razvit za sanitarne vodne inštalacije v odprtem krogu. Ko se temperatura vode poveča, se poveča tudi njena prostornina. Posoda sprejme del te ekspanzije in stisne zrak v svoji komori, s čimer zmanjša porast tlaka, ki bi nastal v inštalaciji brez ekspanzijske posode.

Ko temperatura pade, tlak, shranjen v zračni komori, omogoča vračanje vode v krogotok in tako kompenzira spremembe prostornine, značilne za delovanje sistema.

Kapaciteta 24 litrov

Nazivna prostornina posode je 24 litrov. Pravilno dimenzioniranje ekspanzijske posode je treba izvesti ob upoštevanju skupne količine vode v inštalaciji, dovodnega tlaka, nastavitvenega tlaka varnostnega ventila in delovnih temperatur.

Ustrezna izbira omogoča ohranjanje tlakov v predvidenih mejah in zmanjšuje nepotrebno delovanje varnostnega ventila.

Največji delovni tlak 8 bar

Model 24 CMR ima največji delovni tlak 8 bar. Ibaiondo ta vrednost izrecno navaja za referenco 01025082, s čimer ga razlikuje od drugih CMR posod brez nog z manjšo kapaciteto, ki lahko delujejo pri 10 bar.

Delovni tlak inštalacije v nobenem primeru ne sme preseči največjega tlaka, navedenega na ploščici posode.

Tovarniški predtlak 3 bar

Posoda je tovarniško dobavljena z zračnim predtlakom 3 bar. Ta tlak bo morda treba med zagonom prilagoditi dejanskim razmeram v inštalaciji.

Preverjanje in spreminjanje predtlaka je treba izvesti, ko je posoda pravilno izolirana in brez vodnega tlaka na membrani, ob upoštevanju navodil za vgradnjo in vzdrževanje podjetja Ibaiondo.

Zamenljiva membrana, primerna za pitno vodo

Veljavna tehnična dokumentacija podjetja Ibaiondo določa, da je model 24 CMR PN8 izjema v seriji CMR brez nog: vključuje zamenljivo membrano v skladu z EN 13831, primerno za stik s pitno vodo.

Takšna izvedba omogoča zamenjavo membrane, kadar je to potrebno, zato ni nujno zamenjati celotne posode zaradi obrabe tega elementa.

Privijačen pokrov in priključek iz nerjavnega jekla

24 CMR ima privijačen pokrov iz nerjavnega jekla, povezan s sistemom zamenljive membrane. Ibaiondo za ta model navaja tudi vodni priključek iz nerjavnega jekla.

Hidravlični priključek je navojni R 3/4" moški plinski navoj, primeren za vgradnjo v združljive STV inštalacije.

Temperatura sistema od -10 do +100 °C

Veljavni tehnični list določa temperaturno območje sistema med -10 in +100 °C. Posodo je treba vgraditi in uporabljati ob upoštevanju teh mej in pogojev, ki jih določa proizvajalec.

Jeklena konstrukcija in bela površinska obdelava

Rezervoar je izdelan iz jekla in ima zunanjo belo barvno površinsko obdelavo. Konstrukcija je zasnovana tako, da prenese predvidene delovne tlake v inštalacijah sanitarne tople vode.

Posoda ima tudi ventil za polnjenje, ki omogoča preverjanje in nastavitev tlaka zračne komore med vgradnjo in vzdrževalnimi deli.

Kompaktne dimenzije

Ibaiondo 24 CMR ima premer 320 mm in višino 430 mm. Njegova približna teža je 4,5 kg.

Gre za model brez nog, zato je treba namestitev izvesti v skladu z navodili proizvajalca za montažo in po potrebi uporabiti ustrezne podporne elemente.

Pomaga zmanjšati izpuste varnostnega ventila

Pravilno dimenzionirana posoda absorbira toplotno raztezanje vode in preprečuje, da bi se povečanje prostornine neposredno pretvorilo v prekomeren porast tlaka.

To pomaga zmanjšati odpiranje in kapljanje varnostnega ventila, ki ga povzroča raztezanje vode med cikli segrevanja, ter zmanjšuje tudi nepotrebne izgube vode.

Prispeva k dušenju tlačnih nihanj

Zračna komora in membrana omogočata dušenje tlačnih nihanj, ki nastajajo med delovanjem kroga. Ibaiondo tudi navaja, da lahko vgradnja CMR posode pomaga zmanjšati učinke vodnega udara, povezanega z nenadnimi spremembami pretoka.

Vgradnja v sisteme sanitarne tople vode

24 CMR je namenjen za STV inštalacije, kjer je treba kompenzirati toplotno raztezanje vode, kot so inštalacije, povezane z akumulacijskimi grelniki, bojlerji, sistemi za pripravo tople vode in drugimi združljivimi sanitarnimi krogi.

Posodo je treba izbrati glede na dejanske hidravlične parametre posamezne inštalacije in jo namestiti tako, da je omogočen pravilen pregled in vzdrževanje.

Vzdrževanje predtlaka

Predtlak je treba redno preverjati, da se ohrani pravilno delovanje posode. Ibaiondo priporoča, da se preverjanje opravi, ko je posoda hidravlično izolirana in izpraznjena vode, pri čemer se je treba izogibati meritvam, ko vodni tlak deluje na membrano.

Posege na posodi je treba vedno izvajati pri razbremenjeni inštalaciji in s strani usposobljenega osebja.

Tehnične značilnosti Ibaiondo 24 CMR

• Blagovna znamka: Ibaiondo.
• Referenca: 01025082.
• Model: 24 CMR.
• Serija: CMR ACS.
• Tip: membranska ekspanzijska posoda.
• Uporaba: odprti sistemi sanitarne tople vode.
• Kapaciteta: 24 litrov.
• Največji delovni tlak: 8 bar.
• Tovarniški predtlak: 3 bar.
• Plin za predtlak: zrak.
• Temperatura sistema: -10 do +100 °C.
• Membrana: zamenljiva.
• Membrana primerna za pitno vodo: da.
• Standard membrane: EN 13831.
• Pokrov: privijačen iz nerjavnega jekla.
• Vodni priključek: nerjavno jeklo.
• Navoj priključka: R 3/4" moški plinski navoj.
• Material rezervoarja: jeklo.
• Ventil za polnjenje: vključen.
• Zunanja obdelava: bela barva.
• Premer: 320 mm.
• Višina: 430 mm.
• Teža: približno 4,5 kg.
• Konfiguracija: model brez nog.
• Proizvodnja: v skladu z Direktivo o tlačni opremi 2014/68/EU.
• Garancija, navedena v veljavnem tehničnem listu: 3 leta.

Kompaktna ekspanzijska posoda za STV inštalacije

Ibaiondo 24 CMR združuje kapaciteto 24 litrov, največji tlak 8 bar in predtlak 3 bar v kompaktnem formatu Ø320 x 430 mm. Njena zamenljiva membrana, primerna za pitno vodo, in priključek iz nerjavnega jekla jo ločujeta od modelov CMR z manjšo prostornino iz iste družine.

Posebej je primerna za nadzor toplotnega raztezanja vode v STV inštalacijah, saj pomaga stabilizirati tlak v krogu, zmanjšati izpuste varnostnega ventila in zaščititi komponente inštalacije pred tlačnimi nihanji.

Pomembno: tovarniški predtlak 3 bar je treba preveriti in po potrebi prilagoditi dejanskim razmeram v inštalaciji. Dimenzioniranje, montažo in vzdrževanje je treba izvajati v skladu z navodili podjetja Ibaiondo in veljavno zakonodajo.
