Membránová expanzná nádoba Ibaiondo 500 CMF 1"

Expanzijska posoda Ibaiondo 500 CMF, referenca 04500351, je zasnovana za absorpcijo sprememb prostornine tekočine v zaprtih ogrevalnih in klimatizacijskih sistemih. Ima prostornino 500 litrov, največji delovni tlak 6 bar in spodnji priključek 1 palec.

Njen navpični format z nogami olajša namestitev na tla in je še posebej primeren za velike instalacije. Posoda je izdelana iz jekla, vključuje fiksno, nespremenljivo membrano in ima polnilni ventil za preverjanje ter nastavitev predtlaka.

500-litrska ekspanzijska posoda za ogrevanje in klimatizacijo

Med delovanjem ogrevalne ali klimatizacijske naprave temperaturne spremembe povzročajo spremembe prostornine tekočine v krogu. Ekspanzijska posoda omogoča absorpcijo teh sprememb in pomaga ohranjati tlak sistema znotraj vrednosti, predvidenih za instalacijo.

Model Ibaiondo 500 CMF je namenjen posebej za zaprte kroge. Njegova prostornina 500 litrov omogoča uporabo v instalacijah, kjer je potreben velik ekspanzijski volumen, vedno v skladu z dimenzioniranjem posameznega sistema.

Največji delovni tlak 6 bar

Posoda je pripravljena za delovanje pri največjem delovnem tlaku 6 bar. Med proizvodnjo je preizkušena pri preizkusnem tlaku 9 bar, v skladu s specifikacijami podjetja Ibaiondo.

Tovarniški predtlak znaša 1,5 bar, za predtlak pa se uporablja zrak. Ta tlak je treba preveriti in po potrebi prilagoditi glede na značilnosti instalacije pred zagonom.

Fiksna nespremenljiva membrana

Model 500 CMF vključuje nespremenljivo membrano v skladu s standardom EN 13831. Membrana ločuje tekočino v krogu od prednapolnjene zračne komore in omogoča kompenzacijo sprememb prostornine, ki nastajajo med delovanjem sistema.

Ta model je namenjen ogrevalnim in klimatizacijskim instalacijam, njegova membrana pa je po navedbah proizvajalca ni primerna za pitno vodo. Zato ga ne smemo zamenjevati s posebnimi ekspanzijskimi posodami za sisteme sanitarne tople vode.

Spodnji priključek 1 palec

Hidravlični priključek se nahaja v spodnjem delu posode in ima dimenzijo 1 palec. Ta konfiguracija omogoča vključitev posode v krogotok ob upoštevanju hidravlične sheme in ustreznih navodil za montažo.

Posoda ima tudi polnilni ventil, ki omogoča preverjanje tlaka v zračni komori in izvajanje potrebnih vzdrževalnih postopkov.

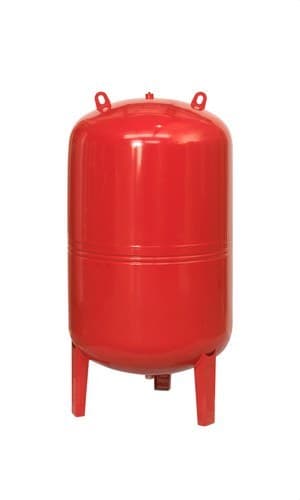

Navpična konstrukcija z nogami

Ibaiondo 500 CMF ima navpično zasnovo z opornimi nogami, namenjeno postavitvi neposredno na stabilno površino. Ta format je še posebej praktičen pri posodah velike prostornine, saj zagotavlja stabilnost in olajša hidravlično priključitev iz spodnjega območja.

Ohišje je izdelano iz jekla in ima zunanji zaključek z rdečim premazom, značilnim za serijo CMF za ogrevanje in klimatizacijo.

Dimenzije Ibaiondo 500 CMF

Ekspanzijska posoda ima približen premer 750 milimetrov in skupno višino 1.445 milimetrov. Njena teža je približno 63 kilogramov.

Te dimenzije je treba upoštevati pri izbiri mesta namestitve, pri čemer je treba zagotoviti potreben prostor za montažo, priključitev in kasnejša vzdrževalna dela.

Temperaturno območje

Po tehničnem listu podjetja Ibaiondo je posoda pripravljena za delovanje v sistemih s temperaturami med -10 in 100 stopinj Celzija, v okviru tlačnih in obratovalnih pogojev, ki jih določa proizvajalec.

Izdelano v skladu s predpisi za tlačno opremo

Ekspanzijska posoda Ibaiondo 500 CMF je izdelana v skladu z Direktivo 2014/68/EU o tlačni opremi. Serija CMF ima tudi certifikat za ekspanzijske posode, zasnovane v skladu s standardom EN 13831.

Ibaiondo za to serijo določa 3-letno garancijo, v skladu z veljavno tehnično dokumentacijo proizvajalca.

Tehnične lastnosti Ibaiondo 500 CMF

• Blagovna znamka: Ibaiondo.
• Referenca: 04500351.
• Model: 500 CMF.
• Vrsta izdelka: membranska ekspanzijska posoda.
• Uporaba: zaprti ogrevalni in klimatizacijski sistemi.
• Prostornina: 500 litrov.
• Največji delovni tlak: 6 bar.
• Preizkusni tlak: 9 bar.
• Tovarniški predtlak: 1,5 bar.
• Predpolnilni plin: zrak.
• Membrana: fiksna in nespremenljiva.
• Standard membrane: EN 13831.
• Primerno za pitno vodo: ne.
• Vodna povezava: 1 palec.
• Položaj priključka: spodnji.
• Material posode: jeklo.
• Temperatura sistema: med -10 in 100 stopinj Celzija.
• Premer: 750 milimetrov.
• Višina: 1.445 milimetrov.
• Teža: približno 63 kilogramov.
• Namestitev: navpično na nogah.
• Polnilni ventil: vključen.
• Zunanji zaključek: rdeč premaz.
• Direktiva izdelave: 2014/68/EU.
• Garancija proizvajalca: 3 leta.

Ekspanzijska posoda velike prostornine za zaprte kroge

S svojo 500-litrsko prostornino, največjim tlakom 6 bar in navpično konstrukcijo s spodnjim priključkom je Ibaiondo 500 CMF posebej zasnovan za ogrevalne in klimatizacijske instalacije, ki potrebujejo ekspanzijsko posodo velike prostornine.

Njegovo jekleno ohišje, fiksna membrana, tovarniški predtlak 1,5 bar ter dimenzije 750 milimetrov v premeru in 1.445 milimetrov v višino dopolnjujejo rešitev, zasnovano posebej za nadzor raztezanja tekočine v velikih zaprtih krogih.
