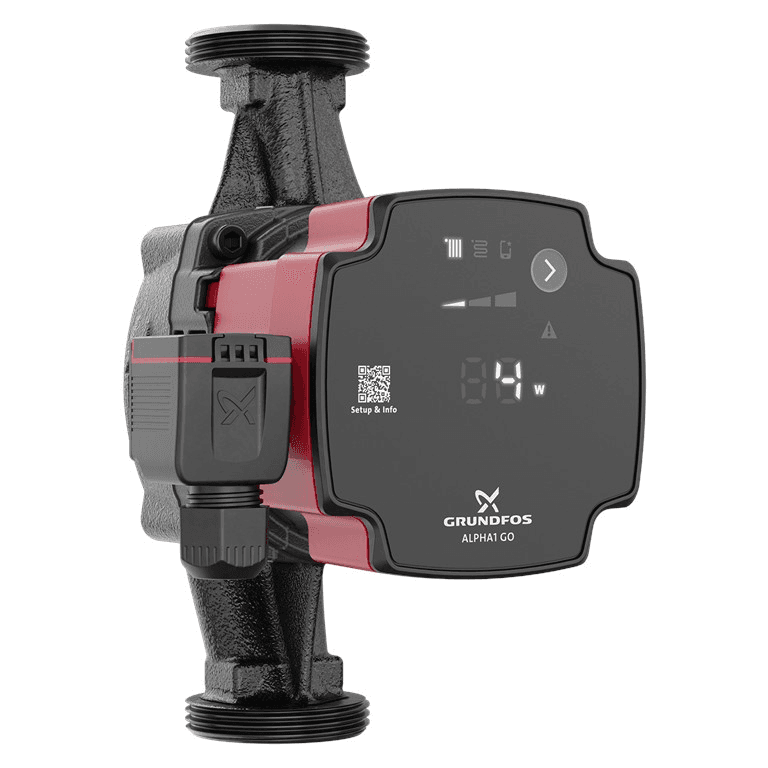

Obehové čerpadlo Grundfos ALPHA1 GO 25-40 180

Obtočna črpalka Grundfos ALPHA1 GO 25-40 180, referenca 93074185, je elektronska obtočna črpalka visoke učinkovitosti, zasnovana za premikanje vode v ogrevalnih in klimatizacijskih sistemih. Ponuja največjo tlačno višino 4 metre, nazivni pretok 1,65 m³/h, modulirano električno moč od 4 do 27 W, navojne priključke G 1½" in vgradno dolžino 180 mm.

Serija ALPHA1 GO je posebej namenjena tako novim inštalacijam kot tudi zamenjavi obstoječih obtočnih črpalk. Ima elektronsko regulacijo s proporcionalnim tlakom, konstantnim tlakom ali konstantno krivuljo, zaščito pred suhim tekom, funkcijo samodejnega odzračevanja in zanesljiv zagon. Poleg tega orodje Grundfos GO pomaga monterju prepoznati ustrezno nastavitev pri zamenjavi starih črpalk.

Obtočna črpalka z največjo tlačno višino 4 metre

Grundfos ALPHA1 GO 25-40 180 zagotavlja največjo tlačno višino 4 m, kar je označeno z oznako 25-40 v modelu.

Za referenco 93074185 Grundfos navaja nazivni pretok 1,65 m³/h in nazivno višino približno 1,89 m. Dejanska delovna točka je odvisna od tlačnih izgub v krogu in izbranega načina regulacije.

Vgrajena elektronika omogoča prilagajanje delovanja črpalke hidravličnim potrebam sistema, tako da ne deluje stalno s fiksno hitrostjo, kadar to ni potrebno.

Trije načini regulacije

ALPHA1 GO omogoča izbiro različnih strategij krmiljenja, da se prilagodi različnim tipom ogrevalnih sistemov.

• Proporcionalni tlak: prilagaja diferenčni tlak spremembam pretoka. Grundfos ga posebej priporoča za radiatorjske sisteme s termostatskimi ventili.
• Konstantni tlak: ohranja stabilen diferenčni tlak ne glede na spremembe pretoka. Še posebej je primeren za talno ogrevanje in sisteme z razdelilniki.
• Konstantna krivulja: ohranja delovanje po fiksni krivulji, kar je uporabno, kadar je potrebno obnašanje, enakovredno stalni hitrosti.

Vsak od teh načinov ima tri nastavitvene stopnje I, II in III, ki jih je mogoče izbrati neposredno na sprednji plošči črpalke.

Napredni način za zamenjavo obtočnih črpalk

Ena glavnih prednosti serije ALPHA1 GO je usmerjenost v zamenjavo starih obtočnih črpalk, tako samostojnih kot tudi določenih integriranih modelov.

Napredni način omogoča nastavitev črpalke tako, da posnema delovne krivulje določenih zamenjanih obtočnih črpalk.

S pomočjo orodja za zamenjavo Grundfos GO lahko monter vnese ali skenira podatke stare črpalke. Aplikacija prepozna združljivo alternativo in poda konfiguracijo, ki jo je treba nato izbrati na plošči ALPHA1 GO.

Uporaba Grundfos GO pri zamenjavah

Aplikacija Grundfos GO olajša iskanje ustrezne obtočne črpalke pri zamenjavi. Monter lahko poišče obstoječi model ali vnese njegovo referenco, da dobi informacije o priporočeni alternativi in potrebnih nastavitvah.

Pri ALPHA1 GO aplikacija deluje kot orodje za pomoč pri zamenjavi: zagotavlja parametre, ki jih je treba ročno vnesti na plošči črpalke.

Pomembno je razlikovati to lastnost od ALPHA2 GO: ALPHA1 GO se ne povezuje neposredno prek Bluetootha z aplikacijo. Neposredna povezljivost in napredne digitalne funkcije pripadajo ALPHA2 GO.

Primerna za radiatorje in talno ogrevanje

Zaradi različnih načinov regulacije se ALPHA1 GO lahko prilagodi različnim zaprtim klimatskim krogom.

Med običajne uporabe sodijo:

• Ogrevalni sistemi z radiatorji.
• Talno ogrevanje.
• Zaprt ogrevalni krogi.
• Združljivi klimatski sistemi.
• Zamenjava samostojnih obtočnih črpalk.
• Zamenjava določenih združljivih vgrajenih obtočnih črpalk UPS.

Zaščita pred suhim tekom

Grundfos ALPHA1 GO vključuje zaščito pred suhim tekom, zasnovano za zaščito črpalke, kadar nima dovolj tekočine za pravilno delovanje.

Ta funkcija povečuje zaščito hidravličnega sistema pred nenormalnimi razmerami med zagonom ali delovanjem inštalacije.

Funkcija samodejnega odzračevanja

Serija vključuje funkcijo samodejnega odzračevanja, ki pomaga odstraniti zrak iz notranjosti črpalke med delovanjem.

Prisotnost zraka lahko povzroči hrup in zmanjša hidravlično učinkovitost, zato ta lastnost olajša zagon in prispeva k stabilnejšemu delovanju.

Funkcija črpalke ne nadomešča pravilnega odzračevanja preostalega hidravličnega sistema.

Zanesljiv zagon proti blokadam

ALPHA1 GO ima funkcijo Robust Startup. Ko rotor naleti na upor, elektronika poskuša zagnati gibanje z visokim zagonskim navorom.

Ta lastnost pomaga zmanjšati tveganje blokade zaradi usedlin umazanije, magnetita ali vodnega kamna, zlasti po daljših obdobjih mirovanja sistema.

Visoko učinkovit elektronski motor

Črpalka uporablja elektronsko komutiran motor in ima vgrajen frekvenčni pretvornik, ki omogoča prilagajanje električne porabe potrebam kroga.

Za referenco 93074185 je električna moč v območju:

• Najmanjša moč: 4 W.
• Največja moč: 27 W.

Indeks energijske učinkovitosti EEI je 0,20, kar črpalko uvršča med elektronske obtočne črpalke visoke učinkovitosti.

Tiho delovanje

Grundfos je serijo ALPHA GO zasnoval za nizko raven hrupa, primerno za gospodinjske inštalacije, kjer je lahko črpalka nameščena v bližini bivalnih prostorov.

Elektronska regulacija dodatno pomaga preprečevati višje hitrosti in tlake, kot so potrebni, kar lahko povzroča hidravlični hrup v ventilih in krogih.

Priključek G 1½" in vgradna dolžina 180 mm

Grundfos ALPHA1 GO 25-40 180 ima navojne priključke G 1½" v skladu z ISO 228-1.

Razdalja med priključkoma je 180 mm, kar je zelo običajna mera pri obtočnih črpalkah za ogrevalne sisteme.

Te lastnosti so še posebej pomembne pri zamenjavi obstoječe črpalke, saj je treba preveriti tako vgradno dolžino kot tudi velikost priključkov.

Največji delovni tlak 10 bar

Črpalka dopušča največji delovni tlak 10 bar, njeni priključki pa imajo oznako PN 10.

Hidravlični krog mora biti zasnovan tako, da delovni tlak ostane znotraj vrednosti, ki jih dopušča črpalka in ostale komponente sistema.

Temperatura tekočine od 2 do 110 °C

Za specifično referenco 93074185 dokumentacija Grundfos Product Center navaja temperaturno območje tekočine od 2 do 110 °C.

Ta širok razpon omogoča uporabo obtočne črpalke v različnih zaprtih ogrevalnih in klimatizacijskih sistemih, če so lastnosti medija in ostalih komponent združljive.

Dovoljena temperatura okolice med delovanjem je med 0 in 55 °C.

Hidravlično ohišje iz litega železa

Ohišje črpalke je izdelano iz litega železa EN-GJL-150, materiala, ki se pogosto uporablja pri obtočnih črpalkah za zaprte ogrevalne kroge.

Rotor je izdelan iz kompozitnega materiala PES, ojačanega s 30 % steklenih vlaken.

Ta standardna različica iz litega železa je namenjena zaprtim ogrevalnim in klimatizacijskim sistemom in je ne smemo zamenjevati s posebnimi različicami iz nerjavnega jekla, namenjenimi drugim aplikacijam.

Enofazno napajanje 220-240 V

ALPHA1 GO 25-40 180 deluje z enofaznim električnim napajanjem 220-240 V in 50/60 Hz.

Njena poraba toka je približno med:

• Najmanjši tok: 0,06 A.
• Največji tok: 0,30 A.

Zaščita motorja je elektronska, Grundfos pa navaja izolacijski razred F.

Zaščita IP44

Črpalka ima stopnjo zaščite IP44, ki zagotavlja zaščito pred vdorom trdnih delcev in vodnimi kapljami v skladu s pogoji, določenimi s klasifikacijo.

Pri namestitvi je treba vedno upoštevati položaje montaže, okoljske pogoje in električne zahteve, ki jih določa Grundfos.

Tehnične lastnosti Grundfos 93074185

• Blagovna znamka: Grundfos.
• Serija: ALPHA1 GO.
• Model: ALPHA1 GO 25-40 180.
• Referenca: 93074185.
• Tip: elektronska obtočna črpalka.
• Uporaba: ogrevanje in klimatizacija.
• Nazivni pretok: 1,65 m³/h.
• Nazivna višina: 1,89 m.
• Največja višina: 4 m.
• Vgradna dolžina: 180 mm.
• Tip priključka: navojni G.
• Velikost priključka: G 1½".
• Standard priključka: ISO 228-1.
• Nazivni tlak: PN 10.
• Največji delovni tlak: 10 bar.
• Temperatura tekočine: 2 do 110 °C.
• Temperatura okolice: 0 do 55 °C.
• Napajanje: 1 x 220-240 V.
• Frekvenca: 50/60 Hz.
• Najmanjša absorbirana moč: 4 W.
• Največja absorbirana moč: 27 W.
• Najmanjši tok: 0,06 A.
• Največji tok: 0,30 A.
• Indeks energijske učinkovitosti EEI: 0,20.
• Frekvenčni pretvornik: vgrajen.
• Toplotna zaščita: elektronska.
• Stopnja zaščite: IP44.
• Izolacijski razred: F.
• Material ohišja: lito železo EN-GJL-150.
• Material rotorja: PES + 30 % steklenih vlaken.
• Proporcionalni tlak: da.
• Konstantni tlak: da.
• Konstantna krivulja: da.
• Ravni regulacije: I, II in III.
• Napredni način zamenjave: da.
• Zaščita pred suhim tekom: da.
• Funkcija samodejnega odzračevanja: da.
• Zanesljiv zagon: da.
• Pomoč pri zamenjavi prek Grundfos GO: da.
• Neposredna Bluetooth povezava z Grundfos GO: ne.
• Neto teža: 1,92 kg.
• Bruto teža: 2,11 kg.
• EAN: 5715467404128.

ALPHA1 GO za zamenjavo in nove inštalacije

Grundfos ALPHA1 GO 25-40 180 združuje elektronsko regulacijo, nizko porabo in standardno 180 mm izvedbo, da olajša tako nove inštalacije kot tudi zamenjavo obstoječih obtočnih črpalk.

Njeni trije načini krmiljenja, največja tlačna višina 4 metre, priključek G 1½", zaščita pred suhim tekom, samodejno odzračevanje in zanesljiv zagon zagotavljajo glavne funkcije, potrebne za gospodinjske ogrevalne in klimatizacijske kroge.

Poleg tega pomoč Grundfos GO pri prepoznavanju nadomestnih črpalk in ponovitvi nastavitev poenostavi delo monterja pri posodabljanju obstoječih sistemov, pri čemer ALPHA1 GO ohranja preprosto konfiguracijo neposredno s svoje nadzorne plošče.
