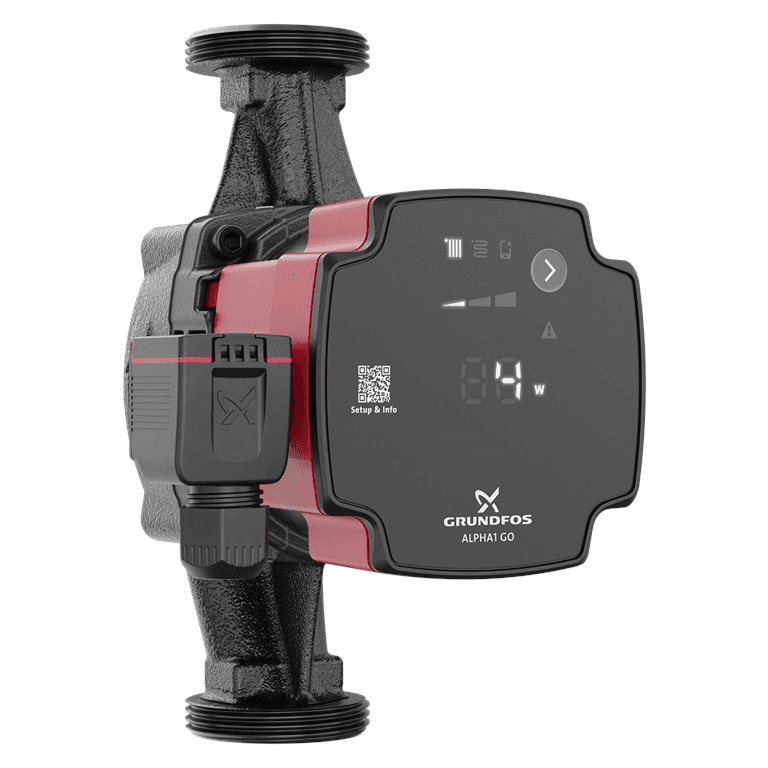

Obehové čerpadlo Grundfos ALPHA1 GO 25-80 180

Obtočna črpalka Grundfos ALPHA1 GO 25-80 180, referenca 93074179, je visoko učinkovita elektronska obtočna črpalka, zasnovana za ogrevalne in klimatizacijske sisteme. Ponuja največjo tlačno višino 8 metrov, nazivni pretok 2,43 m³/h, modulirano električno moč od 4 do 60 W, navojne priključke G 1½" in vgradno dolžino 180 mm.

ALPHA1 GO je posebej namenjena tako novim instalacijam kot tudi zamenjavi samostojnih obtočnih črpalk in vgrajenih UPS črpalk. Na voljo so načini proporcionalnega tlaka, konstantnega tlaka in konstantne krivulje, poleg tega pa še funkcija samoodzračevanja, zaščita pred suhim tekom in robusten zagon za zanesljiv zagon sistema.

Obtočna črpalka z največjo tlačno višino 8 metrov

Grundfos ALPHA1 GO 25-80 180 doseže največjo tlačno višino 8 m, kar zagotavlja ustrezne zmogljivosti za instalacije, ki zahtevajo višji razpoložljivi tlak kot različice 25-40 ali 25-60.

Nazivna delovna točka, navedena v tehničnem listu za to referenco, je:

• Nazivni pretok: 2,43 m³/h.
• Nazivna višina: 3,76 m.
• Največja višina: 8 m.

Dejanska delovna točka je odvisna od zahtevanega pretoka, tlačnih izgub v krogu in izbranega načina regulacije.

Trije glavni načini regulacije

ALPHA1 GO omogoča prilagoditev delovanja različnim hidravličnim sistemom z več načini krmiljenja:

• Proporcionalni tlak: posebej priporočljiv za radiatorske sisteme s termostatskimi ventili.
• Konstantni tlak: primeren za instalacije, kot so ogrevalni krogi s talnim gretjem.
• Konstantna krivulja: ohranja delovanje po fiksni krivulji ne glede na spremembe povpraševanja.

Vsak od teh načinov ima več stopenj nastavitve, kar omogoča prilagoditev obtočne črpalke konkretnim potrebam instalacije.

Proporcionalni tlak za radiatorske sisteme

V načinu proporcionalnega tlaka črpalka zmanjšuje ali povečuje diferenčni tlak glede na spremembo zahtevanega pretoka v sistemu.

To je posebej primerno za radiatorske instalacije s termostatskimi ventili, kjer zapiranje posameznih ventilov nenehno spreminja hidravlični upor kroga.

Konstantni tlak za talno gretje

V načinu konstantnega tlaka ALPHA1 GO poskuša ohranjati stabilen diferenčni tlak, tudi če se pretok spreminja.

Grundfos tovrstno regulacijo posebej priporoča za ogrevanje s talnim gretjem in druge kroge, kjer je zaželeno ohranjati razmeroma stalen tlak.

Konstantna krivulja

Način konstantne krivulje omogoča uporabo črpalke s podobnim delovanjem kot tradicionalna obtočna črpalka s fiksno hitrostjo, pri čemer se izbere ena od razpoložljivih stopenj.

Ta možnost je posebej uporabna pri določenih zamenjavah, kjer je treba posnemati delovanje obstoječe črpalke.

Posebej zasnovana za zamenjavo obtočnih črpalk

Eden glavnih ciljev serije ALPHA GO je poenostaviti zamenjavo predhodno nameščenih črpalk.

Grundfos posebej navaja ALPHA1 GO 25-80 180 kot rešitev za zamenjavo večine samostojnih obtočnih črpalk in številnih vgrajenih UPS obtočnih črpalk v kotlih in drugih napravah.

Aplikacija Grundfos GO vsebuje orodje za zamenjavo, ki omogoča iskanje med tisoči modelov obtočnih črpalk in pridobitev priporočene nastavitve za novo črpalko.

Napredni način za ponovitev nastavitev

ALPHA1 GO ima napredni način zamenjave, ki omogoča izbiro določenih krivulj po navodilih, ki jih poda aplikacija Grundfos GO.

Na ta način lahko monter približno ponovi hidravlično konfiguracijo združljive prejšnje obtočne črpalke.

Za razliko od ALPHA2 GO ALPHA1 GO nima neposredne Bluetooth povezave z aplikacijo. Aplikacija pomaga pri izbiri in prikaže nastavitev, ki jo je treba ročno vnesti na upravljalni plošči črpalke.

Funkcija samoodzračevanja

ALPHA1 GO vključuje funkcijo samoodzračevanja, ki pomaga odstraniti zrak iz same črpalke med delovanjem.

Ta funkcija olajša zagon in zmanjša potrebo po ročnem poseganju v obtočno črpalko, čeprav mora imeti celoten sistem ustrezne odzračevalne elemente.

Zaščita pred suhim tekom

Črpalka vključuje zaščito pred delovanjem na suho.

Ko zazna, da je količina tekočine za varno delovanje nezadostna, elektronika zaščiti obtočno črpalko pred morebitnimi poškodbami zaradi delovanja brez vode.

Robusten zagon

Funkcija Robust Start-Up uporablja visok zagonski navor za pomoč pri zagonu rotorja tudi v zahtevnih pogojih.

Ta lastnost je še posebej uporabna po daljših obdobjih neuporabe ali kadar manjše obloge sprva otežujejo gibanje.

Gred in ležaji, zasnovani za zmanjšanje blokad

Serija ALPHA GO uporablja sklop gredi in ležajev, razvit za zmanjšanje tveganja blokade in nalaganja oblog.

Če črpalka pri zagonu naleti na upor, motor izvede nove poskuse z uporabo največjega razpoložljivega navora za ponovno vzpostavitev delovanja.

Visoka energetska učinkovitost z EEI 0,20

Referenca 93074179 ima indeks energijske učinkovitosti EEI 0,20.

Njen visoko učinkovit motor ima vgrajen frekvenčni pretvornik in prilagaja električno porabo potrebam delovanja.

• Najmanjša absorbirana moč P1: 4 W.
• Največja absorbirana moč P1: 60 W.

Ta modulacija omogoča manjšo porabo v primerjavi s starejšimi obtočnimi črpalkami s fiksno hitrostjo, kadar instalacija ne zahteva delovanja z največjo zmogljivostjo.

Enofazno napajanje 220-240 V

Grundfos ALPHA1 GO 25-80 180 deluje z napajanjem:

• Nazivna napetost: 1 x 220-240 V.
• Frekvenca: 50/60 Hz.
• Najmanjši tok: 0,06 A.
• Največji tok: 0,60 A.

Toplotna zaščita je elektronsko upravljana, motor pa ima izolacijski razred F.

Vgradna dolžina 180 mm

Oznaka 180 pomeni razdaljo med priključki 180 mm, kar je običajna mera pri obtočnih črpalkah, uporabljenih v gospodinjskih instalacijah in manjših ogrevalnih sistemih.

To dolžino je treba vedno preveriti pred zamenjavo obstoječe črpalke.

Hidravlični priključki G 1½"

Referenca 93074179 ima navojne priključke G 1½" po standardu ISO 228-1.

• Vrsta priključka: G.
• Velikost: G 1½".
• Vgradna dolžina: 180 mm.
• Nazivni priključni tlak: PN 10.

Največji delovni tlak 10 bar

ALPHA1 GO 25-80 180 dopušča največji delovni tlak 10 bar.

Dejanski tlak sistema mora ostati znotraj meja, ki jih dovoljujejo vsi vgrajeni sestavni deli v krogu.

Temperatura tekočine od -10 do 110 °C

Specifični tehnični list za referenco 93074179 navaja temperaturno območje črpane tekočine od -10 do +110 °C.

Dovoljena temperatura okolice med delovanjem je med 0 in 55 °C.

Te lastnosti omogočajo uporabo v različnih zaprtih ogrevalnih in klimatizacijskih krogih, če je tekočina združljiva z materiali črpalke.

Telo črpalke iz litega železa

Hidravlično ohišje je izdelano iz litega železa EN-GJL-150, materiala, ki je običajen pri obtočnih črpalkah za zaprte ogrevalne kroge.

Rotor je izdelan iz kompozitnega materiala PES, ojačanega s 30 % steklenih vlaken.

Zaščita IP44

Grundfos ALPHA1 GO 25-80 180 ima stopnjo zaščite IP44.

Pri namestitvi je treba upoštevati položaje montaže, električne zahteve in okoljske pogoje, ki jih določa Grundfos.

Indikatorji in upravljanje s sprednje strani

Sprednja plošča omogoča neposredno izbiro načina regulacije in stopnje delovanja.

Vmesnik je zasnovan tako, da olajša zagon brez zunanje opreme, zlasti pri običajnih nastavitvah proporcionalnega tlaka, konstantnega tlaka in konstantne krivulje.

Običajne uporabe

ALPHA1 GO 25-80 180 je posebej primerna za kroženje vode v:

• ogrevalnih sistemih z radiatorji.
• instalacijah talnega gretja.
• zaprtih ogrevalnih krogih.
• hidravličnih sistemih klimatizacije.
• krogih, povezanih s kotli.
• instalacijah z združljivimi toplotnimi črpalkami.
• zamenjavi samostojnih obtočnih črpalk.
• zamenjavi številnih vgrajenih UPS obtočnih črpalk.

Ta različica z ohišjem iz litega železa je namenjena zaprtim krogom in je ne smemo zamenjevati s črpalko, namenjeno recirkulaciji sanitarne tople vode.

Tehnične lastnosti Grundfos 93074179

• Blagovna znamka: Grundfos.
• Serija: ALPHA1 GO.
• Model: ALPHA1 GO 25-80 180.
• Referenca: 93074179.
• EAN: 5715467404050.
• Tip: visoko učinkovita elektronska obtočna črpalka.
• Uporaba: ogrevanje in klimatizacija.
• Tekočina, navedena v podatkovnem listu: voda.
• Nazivni pretok: 2,43 m³/h.
• Nazivna višina: 3,76 m.
• Največja višina: 8 m.
• Vgradna dolžina: 180 mm.
• Vrsta priključka: G.
• Velikost priključka: G 1½".
• Standard priključka: ISO 228-1.
• Nazivni tlak: PN 10.
• Največji delovni tlak: 10 bar.
• Temperatura tekočine: -10 do +110 °C.
• Temperatura okolice: 0 do 55 °C.
• Napajanje: 1 x 220-240 V.
• Frekvenca: 50/60 Hz.
• Najmanjša moč P1: 4 W.
• Največja moč P1: 60 W.
• Najmanjši tok: 0,06 A.
• Največji tok: 0,60 A.
• Indeks energijske učinkovitosti EEI: 0,20.
• Frekvenčni pretvornik: vgrajen.
• Toplotna zaščita: elektronska.
• Stopnja zaščite: IP44.
• Izolacijski razred: F.
• Material ohišja: lito železo EN-GJL-150.
• Material rotorja: kompozit PES + 30 % GF.
• Proporcionalni tlak: da.
• Konstantni tlak: da.
• Konstantna krivulja: da.
• AUTOADAPT: ne; funkcija je rezervirana za ALPHA2 GO.
• Funkcija samoodzračevanja: da.
• Zaščita pred suhim tekom: da.
• Robusten zagon: da.
• Podpora Grundfos GO za zamenjavo: da.
• Neposredni Bluetooth z Grundfos GO: ne.
• Usmerjenost glave: 9H.
• Certifikati: CE in VDE.
• Neto teža: 1,97 kg.
• Bruto teža: 2,17 kg.

8-metrska obtočna črpalka za vgradnjo in zamenjavo

Grundfos ALPHA1 GO 25-80 180 združuje največjo tlačno višino 8 metrov, priključke G 1½" in standardno vgradno dolžino 180 mm z elektronsko regulacijo ter porabo le 4 do 60 W.

Njeni načini proporcionalnega tlaka, konstantnega tlaka in konstantne krivulje omogočajo prilagoditev radiatorjem, talnemu gretju in drugim zaprtim krogom, medtem ko funkcija samoodzračevanja, zaščita pred suhim tekom in robusten zagon pomagajo izboljšati zanesljivost med uporabo.

Njena posebna usmerjenost v zamenjavo samostojnih obtočnih črpalk in vgrajenih UPS črpalk, skupaj z orodjem za izbiro v Grundfos GO, naredi ALPHA1 GO 25-80 180 posebej praktično izbiro za strokovnjake za montažo in vzdrževanje.
