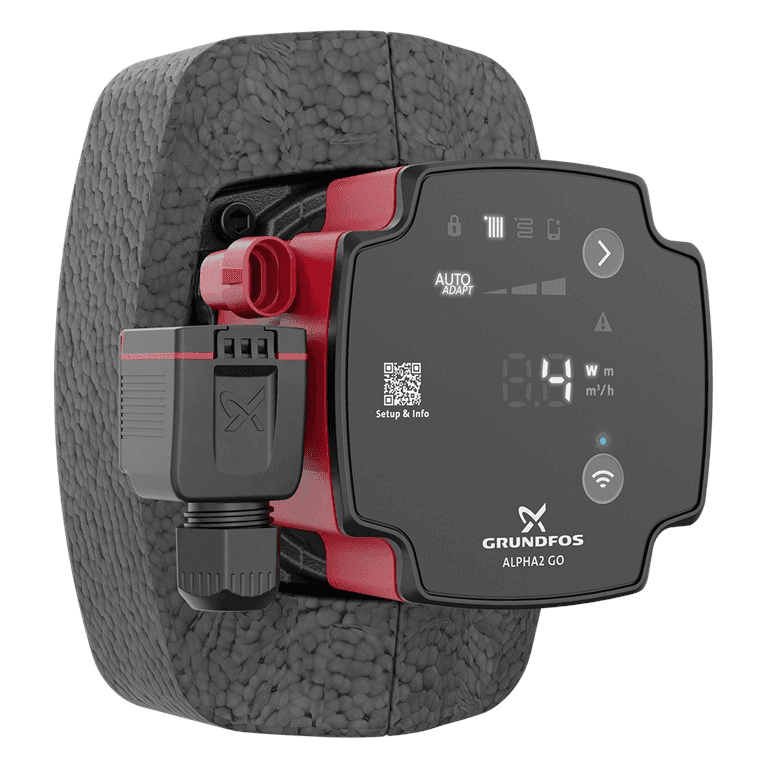

Obehové čerpadlo Grundfos ALPHA2 GO 25-60 130

Cirkulacijska črpalka Grundfos ALPHA2 GO 25-60 130, referenca 93074218, je visoko učinkovita elektronska cirkulacijska črpalka, zasnovana za kroženje vode v ogrevalnih in klimatizacijskih sistemih. Ponuja največjo dvižno višino 6 metrov, nazivni pretok 1,9 m³/h, modulirano električno moč le od 3 do 37 W, navojne priključke G 1½" in kompaktno vgradno dolžino 130 mm.

ALPHA2 GO združuje napredno hidravlično regulacijo z neposredno povezljivostjo prek Bluetootha in aplikacije Grundfos GO. Vključuje AUTOADAPT, proporcionalni tlak, konstantni tlak, konstantni pretok, konstantno krivuljo in vhod PWM ter funkcije, namenjene poenostavitvi zagona, hidravličnega uravnoteženja, diagnostike in zamenjave obstoječih cirkulacijskih črpalk.

Cirkulacijska črpalka z največjo višino 6 metrov

Grundfos ALPHA2 GO 25-60 130 doseže največjo višino 6 m. Njena nazivna točka je pri pretoku 1,9 m³/h in višini 3,26 m.

Dejanska delovna točka je odvisna od tlačnih izgub v krogu, zahtevanega pretoka in izbranega načina regulacije.

Zahvaljujoč elektronsko komutiranemu motorju in vgrajenemu frekvenčnemu pretvorniku lahko črpalka samodejno prilagaja svoje delovanje in ne deluje stalno z največjo močjo, kadar je sistem ne potrebuje.

AUTOADAPT za samodejno prilagajanje delovanja

ALPHA2 GO vključuje funkcijo AUTOADAPT, ki jo je Grundfos razvil za samodejno optimizacijo nastavitvene točke cirkulacijske črpalke glede na dejanske potrebe sistema.

AUTOADAPT je na voljo tako pri proporcionalnem tlaku kot pri konstantnem tlaku. Tako jo je mogoče uporabljati v sistemih z radiatorji in talnim ogrevanjem brez ročne izbire ene same fiksne delovne točke.

Funkcija analizira potrebe kroga in postopno prilagaja delovanje z namenom zagotavljanja potrebnega pretoka in tlaka.

Različni načini regulacije

Grundfos ALPHA2 GO omogoča prilagoditev hidravličnega delovanja različnim vrstam instalacij z več načini krmiljenja:

• Proporcionalni tlak: spreminja diferenčni tlak glede na zahtevani pretok, posebej uporaben v sistemih z radiatorji in termostatskimi ventili.
• Konstantni tlak: ohranja stabilen diferenčni tlak tudi ob spremembah pretoka, kar je posebej primerno za talno ogrevanje.
• Konstantni pretok: uravnava črpalko tako, da ohranja nastavljeni pretok.
• Konstantna krivulja: omogoča delovanje po izbrani fiksni krivulji.
• AUTOADAPT: samodejno optimizira nastavitveno točko.
• PWM krmiljenje: omogoča, da združljiv zunanji krmilnik modulira delovanje cirkulacijske črpalke.

Povezljivost Bluetooth z Grundfos GO

ALPHA2 GO vključuje Bluetooth za neposredno povezavo z aplikacijo Grundfos GO na združljivi mobilni napravi.

Ta komunikacija monterju omogoča dostop do naprednih funkcij brez dodatnih komunikacijskih vmesnikov.

Prek aplikacije Grundfos GO je mogoče izvajati naloge, kot so:

• Vodena konfiguracija.
• Izbira načina regulacije.
• Izračun nastavitvene točke.
• Nastavitev AUTOADAPT.
• Hidravlično uravnoteženje.
• Pregled obratovalnih podatkov.
• Prikaz trendov.
• Pregled dnevnika dogodkov.
• Diagnostika opozoril in alarmov.
• Posodobitev programske opreme črpalke.
• Pomoč pri zamenjavi obstoječih cirkulacijskih črpalk.

Vodena konfiguracija za nove instalacije

Aplikacija Grundfos GO vključuje posebno funkcijo vodene konfiguracije za ALPHA2 GO.

Med zagonom aplikacija zahteva informacije o instalaciji in pomaga določiti ustrezen način krmiljenja ter nastavitveno točko.

Kadar je AUTOADAPT primeren, lahko aplikacija priporoči ta način, da črpalka samodejno optimizira svoje delovanje. Kadar je potrebna drugačna nastavitev, Grundfos GO pomaga izračunati potrebno nastavitveno točko.

Primerna za radiatorje in talno ogrevanje

Različni načini regulacije omogočajo uporabo ALPHA2 GO 25-60 130 v številnih ogrevalnih in klimatizacijskih sistemih.

Med običajnimi aplikacijami so:

• Ogrevalne instalacije z radiatorji.
• Talno ogrevanje.
• Zaprti ogrevalni krogi.
• Hidravlični klimatizacijski sistemi.
• Krogi, povezani s kotli.
• Sistemi, združljivi s toplotnimi črpalkami.
• Zamenjava samostojnih cirkulacijskih črpalk.
• Zamenjava določenih združljivih vgrajenih črpalk UPM3 in UPM4.

Posebej zasnovana za zamenjavo cirkulacijskih črpalk

Grundfos je serijo ALPHA GO razvil s posebnim poudarkom na zamenjavi obstoječih cirkulacijskih črpalk.

Funkcija zamenjave, vgrajena v Grundfos GO, omogoča iskanje stare črpalke in preverjanje, kateri model ALPHA GO je primeren za zamenjavo.

Pri ALPHA2 GO neposredna povezava z aplikacijo omogoča konfiguracijo nove cirkulacijske črpalke za posnemanje določenih delovnih krivulj združljivih črpalk, kar je posebej uporabno pri zamenjavi vgrajenih cirkulacijskih črpalk.

Zamenjava črpalk UPM3 in UPM4

Grundfos izrecno navaja, da je ALPHA2 GO pripravljena za lažjo zamenjavo različnih vgrajenih črpalk UPM3 in UPM4, poleg samostojnih cirkulacijskih črpalk.

Aplikacija pomaga prepoznati referenco, ki se zamenjuje, in na novo črpalko prenesti ustrezno delovno konfiguracijo.

Zaznavanje in odzračevanje zraka

ALPHA2 GO ima funkcijo zaznavanja zraka, ki jo je mogoče aktivirati prek Grundfos GO.

Kadar črpalka zazna zrak okoli rotorja, lahko začasno deluje v impulzih, da pomaga premakniti zrak proti najbližjemu odzračevalnemu elementu v sistemu.

Ta funkcija olajša zagon in diagnostiko, vendar ne nadomešča pravilnega splošnega odzračevanja kroga.

Zaščita pred suhim tekom

Cirkulacijska črpalka vključuje zaščito pred suhim tekom.

Če zazna, da črpalka deluje brez potrebne količine tekočine, se lahko naprava ustavi in sproži alarm, da prepreči nadaljnje delovanje v neustreznih pogojih.

Pri ALPHA2 GO je mogoče tovrstni dogodek zabeležiti in pregledati prek Grundfos GO za lažjo diagnostiko.

Zanesljiv zagon ob blokadah

Funkcija Robust Startup je zasnovana tako, da pomaga črpalki pri zagonu tudi takrat, ko rotor naleti na upor zaradi umazanije, magnetita ali oblog.

V primeru blokade motor izvaja ponavljajoče se poskuse zagona z visokim navorom, da poskuša obnoviti gibanje.

Ta lastnost je posebej uporabna po daljših obdobjih neuporabe ogrevalnega sistema.

Keramična gred in ležaji

ALPHA2 GO uporablja keramično gred in ležaje, razvite za zmanjšano obrabo med delovanjem.

Takšna konstrukcija prispeva k ohranjanju stabilnih notranjih zračnosti in pomaga omejiti pojav mehanskega hrupa, povezanega z obrabo.

Hidravlično uravnoteženje prek Grundfos GO

Povezava z Grundfos GO omogoča izvajanje nalog hidravličnega uravnoteženja instalacije.

Pravilno uravnotežen sistem porazdeli potreben pretok med posamezne oddajnike in kroge ter preprečuje območja s prevelikim ali premajhnim kroženjem.

Ta funkcija je posebej uporabna v instalacijah z več radiatorji ali več krogi talnega ogrevanja.

Dnevnik dogodkov in podatki o trendih

Grundfos GO omogoča pregled zgodovinskih informacij, povezanih z delovanjem ALPHA2 GO.

Med parametri, ki jih je mogoče analizirati, so trendi:

• Pretoka.
• Višine ali zagotovljenega tlaka.
• Porabe energije.
• Ocenjene temperature tekočine.
• Trajanja delovnih ciklov.

Aplikacija prav tako vodi dnevnik dogodkov, ki olajša prepoznavanje opozoril, alarmov in morebitnih težav pri delovanju.

Vhod PWM za zunanji nadzor

ALPHA2 GO vključuje vhod PWM, ki omogoča natančno krmiljenje hitrosti črpalke prek združljivega zunanjega krmilnika.

Ta možnost olajša integracijo s sistemi, kjer mora sam toplotni generator, kot je kotel ali združljiva toplotna črpalka, neposredno upravljati cirkulacijsko črpalko.

Visoka energetska učinkovitost z EEI 0,18

Referenca 93074218 ima indeks energijske učinkovitosti EEI 0,18.

Električna moč se uravnava le med:

• Najmanjša moč P1: 3 W.
• Največja moč P1: 37 W.

Ta modulacija omogoča prilagoditev porabe potrebam kroga in pomeni pomembno razliko v primerjavi s starejšimi cirkulacijskimi črpalkami s fiksno hitrostjo.

Enofazno napajanje 220-240 V

Grundfos ALPHA2 GO 25-60 130 deluje z enofaznim električnim napajanjem 220-240 V in 50/60 Hz.

Poraba toka je med:

• Najmanjši tok: 0,04 A.
• Največji tok: 0,40 A.

Črpalka ima elektronsko toplotno zaščito in izolacijski razred F.

Električni priključek za hitro namestitev

Grundfos opremlja ALPHA2 GO s priključkom za namestitev, zasnovanim za električno povezavo brez orodja.

Ta sistem olajša montažo v novih instalacijah in zamenjavo obstoječe cirkulacijske črpalke.

Kompaktna vgradna dolžina 130 mm

Oznaka 130 modela pomeni razdaljo med priključki 130 mm.

Ta format je posebej uporaben v instalacijah, kjer je razpoložljiv prostor omejen, ali kadar je treba zamenjati obstoječo črpalko z enako konstrukcijsko dolžino.

Pred zamenjavo je treba preveriti tako dolžino 130 mm kot premer hidravličnih priključkov.

Hidravlični priključki G 1½"

Referenca 93074218 vključuje navojne priključke G 1½" po standardu ISO 228-1.

Nazivni tlak priključkov je PN 10.

Kombinacija priključka G 1½" in dolžine 130 mm razlikuje to različico od drugih ALPHA2 GO 25-60, ki uporabljajo vgradno razdaljo 180 mm.

Največji delovni tlak 10 bar

Črpalka dopušča največji delovni tlak 10 bar.

Hidravlični krog in njegovi varnostni elementi morajo biti dimenzionirani tako, da tlak ostane znotraj meja, ki jih dopušča cirkulacijska črpalka in drugi sestavni deli sistema.

Temperatura tekočine od 2 do 110 °C

Grundfos za referenco 93074218 navaja temperaturno območje črpane tekočine od 2 do 110 °C.

Dovoljena temperatura okolice med delovanjem je med 0 in 55 °C.

Ta širok razpon omogoča uporabo v različnih zaprtih ogrevalnih in klimatizacijskih krogih, če sta tekočina in ostale komponente združljive.

Telo črpalke iz litega železa

Hidravlično ohišje je izdelano iz litega železa EN-GJL-150.

Rotor uporablja ojačan kompozitni material, sestavljen iz PES z 30 % steklenih vlaken in PESU-GF20%.

Ta različica je namenjena predvsem zaprtim ogrevalnim in klimatizacijskim krogom.

Zaščita IP44

Grundfos ALPHA2 GO 25-60 130 ima stopnjo zaščite IP44.

Pri namestitvi je treba upoštevati montažne položaje, okoljske pogoje in električne zahteve, ki jih določa proizvajalec.

Tehnične lastnosti Grundfos 93074218

• Blagovna znamka: Grundfos.
• Serija: ALPHA2 GO.
• Model: ALPHA2 GO 25-60 130.
• Referenca: 93074218.
• Tip: visoko učinkovita elektronska cirkulacijska črpalka.
• Uporaba: ogrevanje in klimatizacija.
• Medij, naveden v podatkovnem listu: voda.
• Nazivni pretok: 1,9 m³/h.
• Nazivna višina: 3,26 m.
• Največja višina: 6 m.
• Vgradna dolžina: 130 mm.
• Vrsta priključka: navojni G.
• Velikost priključka: G 1½".
• Standard priključka: ISO 228-1.
• Nazivni tlak: PN 10.
• Največji delovni tlak: 10 bar.
• Temperatura tekočine: 2-110 °C.
• Temperatura okolice: 0-55 °C.
• Napajanje: 1 x 220-240 V.
• Frekvenca: 50/60 Hz.
• Najmanjša absorbirana moč: 3 W.
• Največja absorbirana moč: 37 W.
• Najmanjši tok: 0,04 A.
• Največji tok: 0,40 A.
• Indeks energijske učinkovitosti EEI: 0,18.
• Frekvenčni pretvornik: vgrajen.
• Toplotna zaščita: elektronska.
• Stopnja zaščite: IP44.
• Izolacijski razred: F.
• Material ohišja: lito železo EN-GJL-150.
• Material rotorja: kompozit PES 30 % GF + PESU-GF20%.
• Proporcionalni tlak: da.
• Konstantni tlak: da.
• Konstantni pretok: da.
• Konstantna krivulja: da.
• AUTOADAPT: da.
• Vhod PWM: da.
• Bluetooth: vgrajen.
• Združljivo z Grundfos GO: da.
• Vodena konfiguracija: da.
• Zaznavanje in odzračevanje zraka: da.
• Zaščita pred suhim tekom: da.
• Zanesljiv zagon: da.
• Hidravlično uravnoteženje: da, prek Grundfos GO.
• Dnevnik dogodkov in trendov: da.
• Usmerjenost glave: 9H.
• Certifikati: CE in VDE.
• Neto teža: 1,76 kg.
• Bruto teža: 1,98 kg.
• EAN: 5715467404456.

Kompaktna in pametna cirkulacijska črpalka za ogrevanje

Grundfos ALPHA2 GO 25-60 130 združuje največjo višino 6 metrov in priključke G 1½" s kompaktno vgradno dolžino le 130 mm, kar olajša integracijo v instalacije z omejenim prostorom.

Njena poraba od 3 do 37 W, indeks EEI 0,18, AUTOADAPT in različni načini regulacije omogočajo prilagoditev delovanja sistemom z radiatorji, talnim ogrevanjem ter drugim zaprtim ogrevalnim in klimatizacijskim krogom.

Neposredna povezava z Grundfos GO dodaja vodeno konfiguracijo, hidravlično uravnoteženje, zaznavanje zraka, diagnostiko, zgodovinski zapis in posebna orodja za zamenjavo cirkulacijskih črpalk, zaradi česar je to posebej celovita rešitev za nove instalacije in posodobitve.
