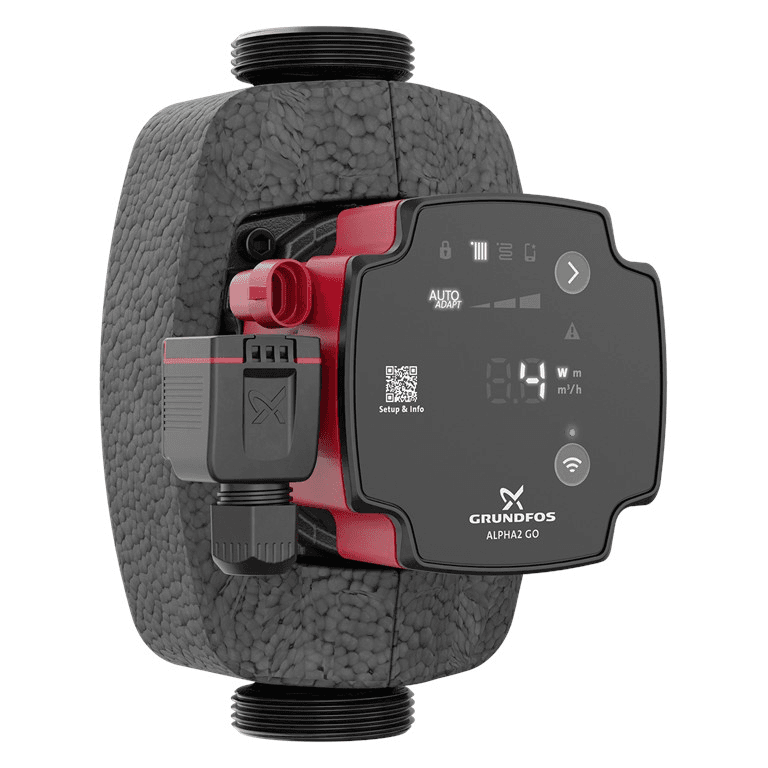

Obehové čerpadlo Grundfos ALPHA2 GO 25-90 180

Obtočna črpalka Grundfos ALPHA2 GO 25-90 180, referenca 93074208, je elektronska obtočna črpalka z visoko učinkovitostjo, zasnovana za ogrevalne in klimatizacijske sisteme. Ponuja največjo tlačno višino 9 metrov, nazivni pretok 2,7 m³/h in modulirano električno moč le od 3 do 90 W. Navojni priključek G 1½", vgradna dolžina 180 mm in napredne regulacijske funkcije jo uvrščajo med posebej vsestranske rešitve tako za nove inštalacije kot za zamenjavo obstoječih obtočnih črpalk.

ALPHA2 GO izstopa tudi po povezljivosti z aplikacijo Grundfos GO prek Bluetootha. Iz aplikacije lahko monter izvede vodeno zagon, izbere način regulacije in nastavitveno točko, pregleda podatke o delovanju, dostopa do zgodovine dogodkov, izvede hidravlično uravnoteženje in uporablja diagnostična orodja črpalke.

Elektronska obtočna črpalka z največjo tlačno višino 9 metrov

Grundfos ALPHA2 GO 25-90 je zasnovana za inštalacije, ki zahtevajo večjo hidravlično zmogljivost znotraj ponudbe gospodinjskih in lahkih komercialnih obtočnih črpalk.

Referenca 93074208 ponuja največjo tlačno višino 9 m. Njena nazivna točka je približno 2,7 m³/h pretoka in 6,14 m tlačne višine, dejanska delovna točka pa bo odvisna od hidravličnega upora in izbranega načina regulacije v posamezni inštalaciji.

Vgrajena elektronika prilagaja delovanje motorja, da zagotovi potreben pretok in tlak, pri čemer se izogne stalnemu delovanju črpalke pri največji hitrosti.

Inteligentno upravljanje AUTOADAPT

ALPHA2 GO vključuje funkcijo AUTOADAPT, ki jo je Grundfos razvil za samodejno prilagajanje delovanja obtočne črpalke dejanskim toplotnim potrebam sistema.

AUTOADAPT lahko deluje tako z regulacijo po proporcionalnem tlaku kot po konstantnem tlaku. Črpalka analizira delovne pogoje in postopoma izbere najprimernejšo krivuljo znotraj razpoložljivega območja.

Grundfos predvideva AUTOADAPT za običajne aplikacije, kot so:

• radiatorski sistemi.
• talno ogrevanje.

Napredna nastavitev AUTOADAPT se izvede prek aplikacije Grundfos GO.

Različni načini regulacije

ALPHA2 GO omogoča prilagoditev hidravličnega delovanja različnim tipom inštalacij z več načini krmiljenja.

• Proporcionalni tlak: tlak se zmanjša, ko se zmanjša potreba po pretoku, in poveča, ko se potreba poveča. Še posebej je uporaben v radiatorskih krogih s termostatskimi ventili.
• Konstantni tlak: ohranja stabilen diferenčni tlak ne glede na število odprtih krogov, zato je posebej primeren za talno ogrevanje in razdelilnike z več conami.
• Konstantna krivulja: črpalka deluje po izbrani fiksni hitrosti ali krivulji.
• Konstantni pretok: ohranja nastavljen pretok ne glede na spremembe tlaka v krogu.
• AUTOADAPT: samodejno optimizira delovno točko glede na potrebe sistema.
• Zunanji PWM nadzor: omogoča, da zunanji krmilnik modulira črpalko prek združljivega signala PWM.

Napredne načine in njihove nastavitvene točke je mogoče konfigurirati prek Grundfos GO.

Bluetooth povezljivost z Grundfos GO

ALPHA2 GO ima vgrajen Bluetooth za neposredno komunikacijo z aplikacijo Grundfos GO prek združljive mobilne naprave.

Ta povezljivost monterju zagotavlja dodatna orodja za konfiguracijo, diagnostiko in dokumentiranje inštalacije brez potrebe po zunanjih komunikacijskih dodatkih.

Med razpoložljivimi funkcijami so:

• vodena konfiguracija.
• izbira načina krmiljenja.
• izračun nastavitvene točke.
• nastavitev AUTOADAPT.
• pregled podatkov o delovanju.
• zapis dogodkov in napak.
• hidravlično uravnoteženje.
• posodobitev programske opreme črpalke.
• generiranje dokumentacije o zagonu.

Vodena konfiguracija za lažji zagon

Funkcija vodene konfiguracije v Grundfos GO pomaga monterju izbrati ustrezen način regulacije in nastavitveno točko glede na konkretne značilnosti kroga.

Aplikacija postavi vrsto vprašanj o tipu inštalacije in na podlagi teh informacij predlaga ustrezno konfiguracijo. Kadar AUTOADAPT ni najprimernejša možnost, lahko Grundfos GO pomaga tudi določiti ustrezno nastavitveno točko.

Ta funkcija je še posebej uporabna pri zagonu novih inštalacij in pri zamenjavi starih obtočnih črpalk.

Zasnovana za zamenjavo obtočnih črpalk

Grundfos je serijo ALPHA GO razvil tudi z mislijo na zamenjavo obstoječih obtočnih črpalk.

Aplikacija Grundfos GO vključuje funkcijo iskanja zamenjave, ki omogoča identifikacijo tisočev obstoječih modelov obtočnih črpalk ter pregled združljive alternative in priporočene konfiguracije.

ALPHA2 GO je posebej namenjena zamenjavi samostojnih obtočnih črpalk in različnih vgrajenih Grundfos črpalk iz združljivih družin UPM3 in UPM4.

Zaznavanje zraka in funkcija odzračevanja

ALPHA2 GO ima funkcijo zaznavanja zraka. Ko je aktivirana prek Grundfos GO, lahko črpalka zazna prisotnost zraka okoli rotorja.

Ko zazna zrak, lahko aktivira posebno impulzno delovanje, ki pomaga premakniti zrak proti odzračevalnim točkam v sistemu.

Ta funkcija olajša zagon in lahko pomaga pri diagnostiki težav s kroženjem, povezanih s prisotnostjo zraka v sistemu.

Zaščita pred suhim tekom

Črpalka ima zaščito pred suhim tekom. Če zazna, da deluje brez zadostne količine tekočine, se lahko ustavi, da zaščiti opremo, in prikaže ustrezni alarm.

Grundfos GO omogoča pregled kod napak in zgodovine dogodkov za lažjo identifikacijo in odpravo težave.

Zanesljiv zagon

Serija ALPHA GO vključuje funkcijo zanesljivega zagona. Če rotor naleti na upor ali se črpalka blokira, motor izvede nove poskuse zagona z visokim navorom, da poskuša obnoviti delovanje.

Ta lastnost je še posebej zanimiva po daljših obdobjih neuporabe inštalacije.

Podatki in diagnostika prek aplikacije

ALPHA2 GO lahko prek Grundfos GO zagotavlja različne podatke o svojem delovanju, kar olajša diagnostiko inštalacije.

Med parametri, ki jih je mogoče analizirati, so:

• ocenjeni pretok.
• tlačna višina ali tlak, ki ga zagotavlja.
• električna poraba.
• temperatura vode.
• čas delovanja.
• dogodki, opozorila in alarmi.

Zgodovinski zapis pomaga monterju prepoznati nenavadno delovanje in preveriti razvoj sistema.

Hidravlično uravnoteženje z Grundfos GO

ALPHA2 GO ima funkcije hidravličnega uravnoteženja prek aplikacije Grundfos GO.

Pravilno uravnoteženje inštalacije pomaga pravilno porazdeliti pretok med oddajniki in krogi ter preprečuje, da bi nekatere cone prejele preveč vode, druge pa premalo.

Ta lastnost je še posebej uporabna v ogrevalnih sistemih z več radiatorji ali krogi talnega ogrevanja.

Visoka energetska učinkovitost

Črpalka ima visoko učinkovit elektronski motor in vgrajen frekvenčni pretvornik. Referenca 93074208 ima indeks energijske učinkovitosti EEI 0,20.

Električna moč, ki jo črpalka porablja, se glede na izbrano delovno točko in hidravlično potrebo spreminja med le 3 in 90 W.

Ta modulacija omogoča zmanjšanje porabe v primerjavi s tradicionalnimi obtočnimi črpalkami, ki ohranjajo fiksne hitrosti ne glede na potrebo.

Enofazno napajanje 220-240 V

Grundfos ALPHA2 GO 25-90 180 deluje z enofaznim električnim napajanjem 220-240 V in 50/60 Hz.

Tokovna poraba je približno med 0,04 in 0,78 A, odvisno od delovnih pogojev.

Toplotna zaščita je upravljana elektronsko, motor pa ima izolacijski razred F.

Vgradna dolžina 180 mm

Oznaka 180 pri modelu pomeni razdaljo med priključki 180 mm, kar je običajna mera pri obtočnih črpalkah, nameščenih v ogrevalnih sistemih.

To lastnost je treba preveriti skupaj s premerom priključkov pred zamenjavo obstoječe črpalke.

Priključki G 1½"

Črpalka ima navojne hidravlične priključke G 1½" v skladu z ISO 228-1.

Nazivni tlak priključkov je PN 10, kar ustreza največjemu dovoljenemu delovnemu tlaku črpalke.

Največji delovni tlak 10 bar

ALPHA2 GO 25-90 180 je pripravljena za delovanje pri največjem sistemskem tlaku 10 bar.

Namestiti jo je treba v hidravlične kroge, katerih projektni pogoji in varnostni elementi zagotavljajo, da ta meja ni presežena.

Temperatura tekočine od -10 do 95 °C

Za referenco 93074208 Grundfos določa temperaturno območje črpane tekočine od -10 do 95 °C.

To omogoča uporabo v različnih zaprtih ogrevalnih in klimatizacijskih krogih, če so tekočina, temperatura in ostale komponente sistema združljive.

Dovoljena temperatura okolice med delovanjem je med 0 in 55 °C.

Telo črpalke iz litega železa

Hidravlično ohišje je izdelano iz litega železa EN-GJL-150, materiala, ki je običajen pri obtočnih črpalkah za zaprte ogrevalne kroge.

Rotor je izdelan iz ojačanega kompozitnega materiala, kar pomaga združiti majhno težo in odpornost v hidravličnem sklopu.

Ta različica ni namenjena kroženju sanitarne pitne vode.

Tehnične lastnosti Grundfos 93074208

• Blagovna znamka: Grundfos.
• Serija: ALPHA2 GO.
• Model: ALPHA2 GO 25-90 180.
• Referenca: 93074208.
• Tip: elektronska obtočna črpalka.
• Uporaba: ogrevanje in klimatizacija.
• Nazivni pretok: 2,7 m³/h.
• Nazivna tlačna višina: 6,14 m.
• Največja tlačna višina: 9 m.
• Vgradna dolžina: 180 mm.
• Priključki: G 1½".
• Nazivni tlak priključka: PN 10.
• Največji delovni tlak: 10 bar.
• Temperatura tekočine: -10 do 95 °C.
• Temperatura okolice: 0 do 55 °C.
• Napajanje: 1 x 220-240 V.
• Frekvenca: 50/60 Hz.
• Najmanjša poraba moči: 3 W.
• Največja poraba moči: 90 W.
• Tokovna poraba: 0,04-0,78 A.
• Indeks energijske učinkovitosti EEI: 0,20.
• Frekvenčni pretvornik: vgrajen.
• Toplotna zaščita: elektronska.
• Stopnja zaščite: IP44.
• Izolacijski razred: F.
• Material ohišja: lito železo EN-GJL-150.
• Material rotorja: ojačan kompozitni material.
• AUTOADAPT: da.
• Proporcionalni tlak: da.
• Konstantni tlak: da.
• Konstantna krivulja: da.
• Konstantni pretok: da.
• Zunanji PWM nadzor: da.
• Bluetooth: vgrajen.
• Združljivo z Grundfos GO: da.
• Vodena konfiguracija: da.
• Zaznavanje in odzračevanje zraka: da.
• Zaščita pred suhim tekom: da.
• Zapis opozoril in alarmov: da.
• Hidravlično uravnoteženje: da, prek Grundfos GO.
• Neto teža: približno 1,93 kg.
• Bruto teža: približno 2,14 kg.
• EAN: 5715467404357.

Inteligentna obtočna črpalka za ogrevanje in klimatizacijo

Grundfos ALPHA2 GO 25-90 180 združuje visoko hidravlično zmogljivost z napredno elektronsko regulacijo in mobilno povezljivostjo. Njena največja tlačna višina 9 metrov, modulirana moč od 3 do 90 W in različni načini regulacije omogočajo prilagoditev sistemom z radiatorji, talnim ogrevanjem in drugimi zaprtimi ogrevalnimi ter klimatizacijskimi krogi.

Integracija z Grundfos GO dodaja vodeno konfiguracijo, AUTOADAPT, hidravlično uravnoteženje, zaznavanje zraka, diagnostiko in zapis podatkov, kar monterju zagotavlja orodja tako za zagon kot za vzdrževanje in zamenjavo obstoječih obtočnih črpalk.
