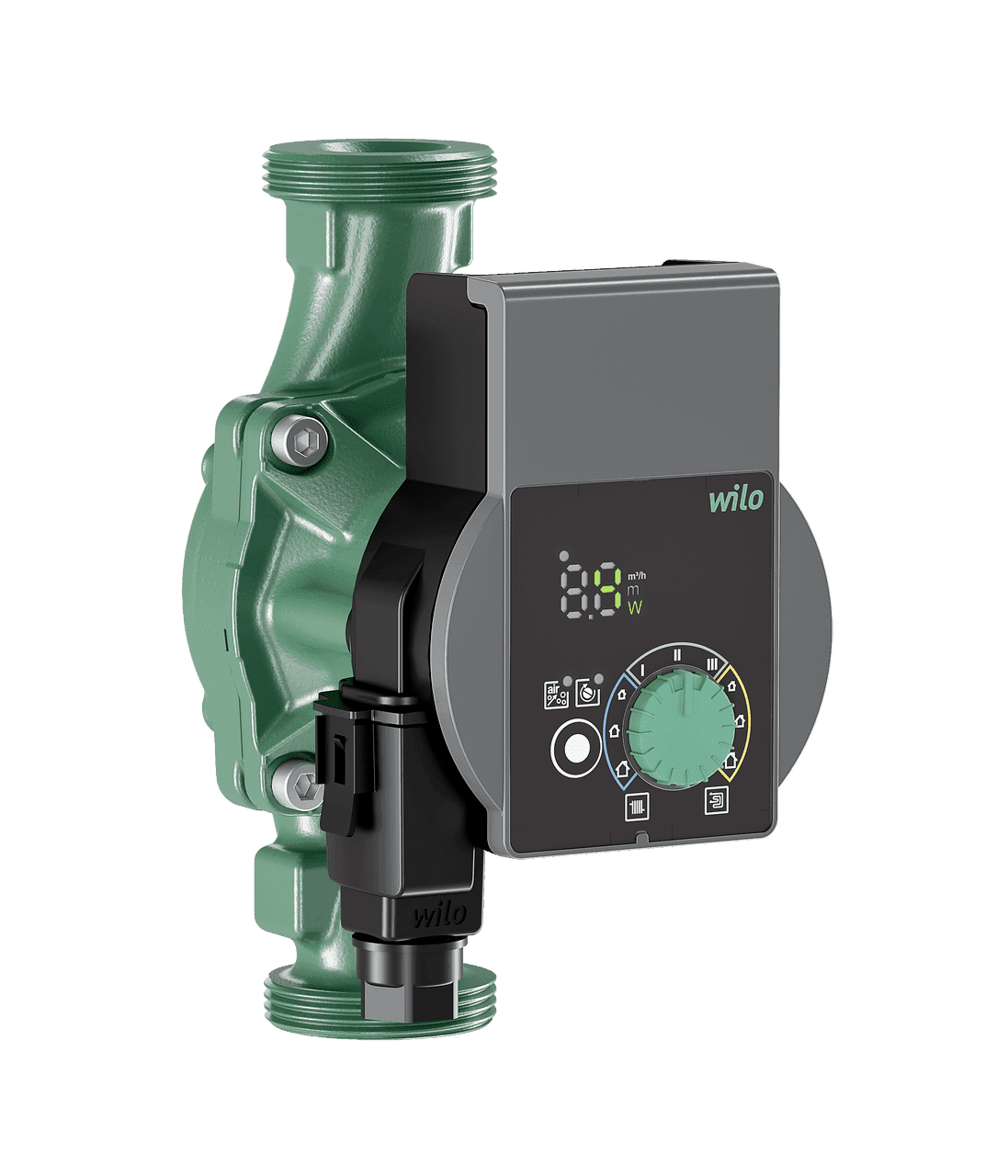

Obehové čerpadlo Wilo Yonos PICO 25/1-4

Cirkulacijska črpalka Wilo Yonos PICO 25/1-4, referenca 4215513, je visoko učinkovita črpalka z mokrim rotorjem in elektronsko regulacijo, zasnovana za ogrevalne in klimatizacijske sisteme. Ponuja največji pretok 2,7 kubičnega metra na uro in največjo višino črpanja 4,3 metra, pri čemer združuje samodejno regulacijo, nizko porabo električne energije in kompaktno zasnovo.

Opremljena je s sinhronskim motorjem s tehnologijo ECM in vgrajeno elektroniko, omogoča izbiro spremenljivega diferencialnega tlaka, konstantnega diferencialnega tlaka ali treh krivulj s konstantno hitrostjo. Njena LED-zaslonka prikazuje nastavljeno vrednost, dejanski pretok, električno porabo in kode napak, kar olajša tako začetno nastavitev kot spremljanje delovanja sistema.

Elektronska cirkulacijska črpalka Wilo Yonos PICO 25/1-4

Wilo Yonos PICO je zasnovana kot cirkulacijska črpalka z mokrim rotorjem, ki ne zahteva vzdrževanja. Sklop vključuje motor, odporen proti blokiranju, in zvezno elektronsko regulacijo za prilagoditev delovanja črpalke hidravličnim potrebam kroga.

Ta tehnologija omogoča uporabo v različnih ogrevalnih in klimatizacijskih konfiguracijah, vključno z instalacijami z radiatorji in sistemi talnega ogrevanja.

Največji pretok 2,7 kubičnega metra na uro

Referenca 4215513 zagotavlja naslednje največje hidravlične zmogljivosti:

• Največji pretok: 2,7 kubičnega metra na uro.
• Največja višina črpanja: 4,3 metra.
• Največji delovni tlak: 10 bar.

Dejanska delovna točka je odvisna od tlačnih izgub in zahtevanega pretoka v instalaciji.

Trije načini regulacije

Črpalka omogoča izbiro različnih načinov delovanja glede na tip hidravličnega kroga:

• Δp-v: regulacija s spremenljivim diferencialnim tlakom.
• Δp-c: regulacija s konstantnim diferencialnim tlakom.
• Konstantna hitrost: tri izbirne hitrosti oziroma krivulje delovanja.

Spremenljivi diferencialni tlak je posebej primeren za določene radiatorjske sisteme s spreminjajočim se pretokom, medtem ko je konstantni diferencialni tlak mogoče uporabiti v aplikacijah, kjer je treba ohranjati stabilen tlak, kot so nekateri sistemi talnega ogrevanja.

LED-zaslon z informacijami o delovanju

Yonos PICO 25/1-4 ima segmentni LED-indikator, ki olajša nastavitev in nadzor črpalke.

Zaslon omogoča prikaz:

• izbrane nastavljene vrednosti,
• dejanskega pretoka,
• trenutne električne porabe,
• kod napak,
• aktivacije ročnega ponovnega zagona ali funkcije odzračevanja.

Nastavitev se izvaja s prepoznavnim zelenim gumbom Wilo, kar poenostavi zagon in izbiro načina regulacije.

Električna poraba le 4 do 20 vatov

Zaradi motorja s tehnologijo ECM in vgrajene elektronske regulacije črpalka prilagaja porabo delovni točki, ki je potrebna.

• Najmanjša poraba P1: 4 vati.
• Največja poraba P1: 20 vatov.
• Nazivna moč P2: 15 vatov.
• Indeks energijske učinkovitosti IEE: enak ali manjši od 0,18.

Nizek indeks energijske učinkovitosti uvršča to črpalko med visoko učinkovite cirkulacijske črpalke.

Sinhronski motor s tehnologijo ECM

Wilo Yonos PICO uporablja sinhronski motor, odporen proti blokiranju, s tehnologijo ECM in vgrajeno elektronsko regulacijo moči.

• Napajanje: enofazno 230 voltov, s toleranco ±10 %.
• Frekvenca: 50/60 hercev.
• Najmanjša hitrost: 700 vrtljajev na minuto.
• Največja hitrost: 3.400 vrtljajev na minuto.
• Izolacijski razred: F.
• Stopnja zaščite: IPX4D.

Črpalka vključuje zaščito motorja in zasnovo, odporno proti blokiranju, za večjo zanesljivost med delovanjem.

Funkcija samodejnega odblokiranja

Yonos PICO ima samodejno funkcijo odblokiranja. Ta funkcija pomaga obnoviti delovanje, ko se rotor po daljšem obdobju mirovanja ali zaradi določenih pogojev v krogu blokira.

Ročna funkcija odzračevanja

Črpalka vključuje ročno funkcijo odzračevanja, namenjeno lažjemu odstranjevanju zraka, ki se nabere v motornem prostoru med zagonom ali po posegih v instalacijo.

Prav tako ima funkcijo ročnega ponovnega zagona, dostopno prek upravljalnih elementov same črpalke.

Vgrajen filter delcev

Wilo za to referenco navaja filter delcev kot del opreme črpalke.

Ta element je del zasnove, namenjene zaščiti notranjega delovanja cirkulacijske črpalke pred določenimi delci v tekočini.

Temperatura tekočine od -10 do 95 stopinj Celzija

Črpalka omogoča širok razpon temperatur tekočine:

• Najnižja temperatura tekočine: -10 stopinj Celzija.
• Najvišja temperatura tekočine: 95 stopinj Celzija.
• Najnižja temperatura okolice: -10 stopinj Celzija.
• Najvišja temperatura okolice: 40 stopinj Celzija.

Te lastnosti omogočajo uporabo cirkulacijske črpalke tako v ogrevalnih sistemih kot v določenih klimatizacijskih instalacijah, če so lastnosti tekočine združljive z materiali črpalke.

Največji delovni tlak 10 bar

Yonos PICO 25/1-4 je zasnovana za delovanje z največjim delovnim tlakom 10 bar.

Wilo navaja tudi naslednje minimalne vstopne višine za preprečevanje neugodnih hidravličnih pogojev:

• Pri 50 stopinjah Celzija: 0,5 metra.
• Pri 95 stopinjah Celzija: 3 metre.

Priključek DN 25 in vgradna dolžina 180 milimetrov

Črpalka uporablja standardne navojne priključke za lažjo integracijo v hidravlične kroge:

• Nazivni premer: DN 25.
• Priključek črpalke: G 1½.
• Alternativna oznaka priključka: Rp 1.
• Razdalja med priključki: 180 milimetrov.

Te dimenzije naredijo referenco 4215513 primerno za zamenjave in nove instalacije, ki zahtevajo cirkulacijsko črpalko DN 25 z vgradno razdaljo 180 milimetrov.

Električni priključek Wilo

Električni priklop se izvede prek hitrega priključka Wilo, zasnovanega za lažje ožičenje med montažo in skrajšanje časa, potrebnega za električno namestitev črpalke.

Materiali izdelave

Črpalka združuje odporne materiale, prilagojene neprekinjenemu delovanju v ogrevalnih in klimatizacijskih sistemih:

• Ohišje črpalke: siva litina.
• Rotor: polipropilen, ojačan s 40 % steklenih vlaken, PP-GF40.
• Gred: nerjavno jeklo.
• Ležaji: ogljik, impregniran s kovino.

Kompaktne dimenzije

Wilo Yonos PICO 25/1-4 ima kompaktno zasnovo, ki olajša vgradnjo v instalacije z omejenim prostorom.

• Dolžina: 180 milimetrov.
• Višina: 102 milimetra.
• Širina: 131 milimetrov.
• Približna neto teža: 1,8 kilograma.

Uporaba v ogrevanju in klimatizaciji

Črpalka je zasnovana za kroženje vode v ogrevalnih in klimatizacijskih sistemih. Njeni različni načini regulacije omogočajo prilagoditev različnim hidravličnim konfiguracijam.

Med običajne uporabe sodijo:

• ogrevalni sistemi z radiatorji,
• instalacije talnega ogrevanja,
• zaprti ogrevalni krogi,
• klimatizacijski sistemi, združljivi s pogoji delovanja črpalke,
• zamenjava starih cirkulacijskih črpalk z elektronskimi modeli visoke učinkovitosti.

Tehnične lastnosti Wilo Yonos PICO 25/1-4 4215513

• Blagovna znamka: Wilo.
• Serija: Yonos PICO.
• Referenca: 4215513.
• Model: Yonos PICO 25/1-4.
• Tip: cirkulacijska črpalka z mokrim rotorjem.
• Regulacija: elektronska.
• Tehnologija motorja: ECM.
• Največji pretok: 2,7 kubičnega metra na uro.
• Največja višina: 4,3 metra.
• Največji delovni tlak: 10 bar.
• Način regulacije Δp-v: da.
• Način regulacije Δp-c: da.
• Konstantna hitrost: 3 stopnje.
• Prikaz pretoka: da.
• Prikaz porabe: da.
• Prikaz kod napak: da.
• Funkcija odzračevanja: da, ročna.
• Samodejno odblokiranje: da.
• Ročni ponovni zagon: da.
• Filter delcev: da.
• Zaščita motorja: vgrajena.
• Indeks energijske učinkovitosti: enak ali manjši od 0,18.
• Najmanjša poraba: 4 vati.
• Največja poraba: 20 vatov.
• Nazivna moč P2: 15 vatov.
• Hitrost: od 700 do 3.400 vrtljajev na minuto.
• Napajanje: 230 voltov enofazno ±10 %.
• Frekvenca: 50/60 hercev.
• Stopnja zaščite: IPX4D.
• Izolacijski razred: F.
• Temperatura tekočine: od -10 do 95 stopinj Celzija.
• Temperatura okolice: od -10 do 40 stopinj Celzija.
• Nazivni premer: DN 25.
• Priključek: G 1½.
• Vgradna dolžina: 180 milimetrov.
• Ohišje: siva litina.
• Rotor: PP-GF40.
• Gred: nerjavno jeklo.
• Ležaji: ogljik, impregniran s kovino.
• Dimenzije: 180 × 102 × 131 milimetrov.
• Približna neto teža: 1,8 kilograma.
• Homologacije: CE, VDE in EAC.
• EAN: 4048482758459.

Visoko učinkovita cirkulacijska črpalka za ogrevanje in klimatizacijo

Wilo Yonos PICO 25/1-4 4215513 združuje največji pretok 2,7 kubičnega metra na uro in največjo višino črpanja 4,3 metra z elektronsko regulacijo, motorjem ECM in porabo le 4 do 20 vatov.

Njeni trije načini regulacije, LED-zaslon z odčitavanjem pretoka in porabe, ročno odzračevanje, samodejno odblokiranje, hitri priključek Wilo in indeks energijske učinkovitosti enak ali manjši od 0,18 naredijo to cirkulacijsko črpalko posebej praktično rešitev za nove instalacije in za zamenjavo običajnih črpalk v ogrevalnih in klimatizacijskih sistemih.
