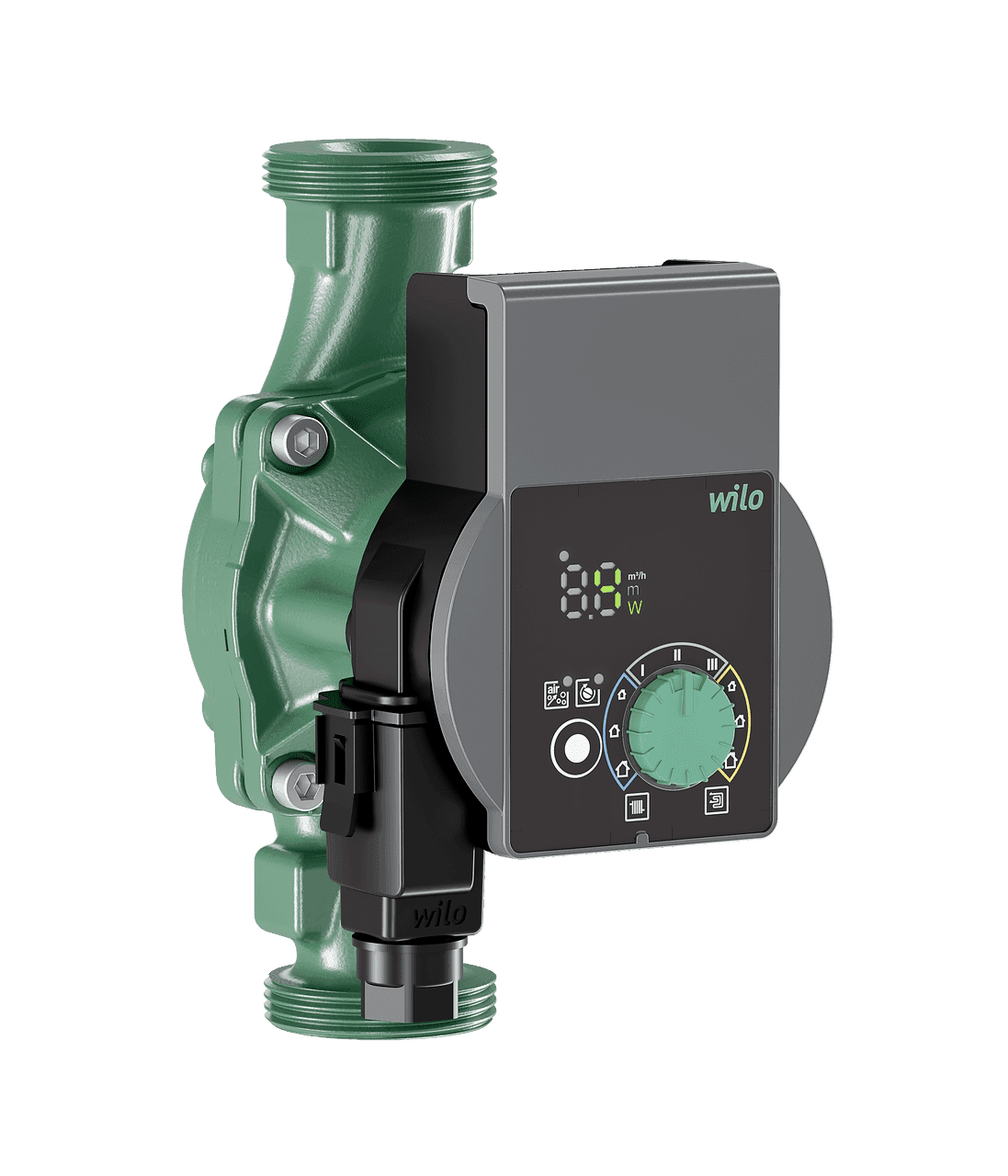

Obehové čerpadlo Wilo Yonos PICO 25/1-6-130

Obtočna črpalka Wilo Yonos PICO 25/1-6-130, referenca 4215516, je visoko učinkovita elektronska črpalka z mokrim rotorjem, zasnovana za kroženje vode v ogrevalnih in klimatizacijskih sistemih. Ponuja največji pretok 3,6 kubičnega metra na uro, največjo višino črpanja 6 metrov in posebej kompaktno vgradno dolžino 130 milimetrov.

Opremljena je s sinhronskim motorjem s tehnologijo ECM in integrirano elektronsko regulacijo, zato svoje delovanje prilagaja hidravličnim potrebam sistema. Omogoča izbiro spremenljive diferenčne tlaka, konstantnega diferenčnega tlaka ali konstantne hitrosti s tremi krivuljami, zato jo je mogoče prilagoditi tako sistemom radiatorjev kot talnega ogrevanja.

Elektronska obtočna črpalka Wilo Yonos PICO 25/1-6-130

Yonos PICO je obtočna črpalka z mokrim rotorjem brez vzdrževanja in navojnim priključkom. Razvita je za učinkovito kroženje vode v hidravličnih sistemih stavb, pri čemer samodejno prilagaja moč motorja glede na izbrani način regulacije.

Njena 130-milimetrska izvedba med priključki je še posebej uporabna v instalacijah, kjer je razpoložljiv prostor omejen, hkrati pa olajša zamenjavo obstoječih črpalk z enako vgradno dolžino.

Največji pretok 3,6 kubičnega metra na uro

Wilo Yonos PICO 25/1-6-130 zagotavlja največji pretok 3,6 kubičnega metra na uro. Dejanski pretok je odvisen od tlačnih izgub v krogu, izbrane višine in nastavljenega načina regulacije.

Integrirana elektronika omogoča samodejno zmanjšanje zmogljivosti, ko sistem potrebuje manj kroženja, s čimer črpalka ne deluje stalno z največjo močjo.

Največja višina črpanja 6 metrov

Ta model doseže največjo višino črpanja 6 metrov, kar zagotavlja sposobnost delovanja v ogrevalnih in klimatizacijskih krogih z različnimi stopnjami hidravličnega upora.

Delovno točko je treba vedno izbrati znotraj karakteristike črpalke in glede na potreben pretok ter diferenčni tlak v sistemu.

Trije načini regulacije

Črpalka omogoča izbiro med tremi načini delovanja, da se prilagodi različnim vrstam krogov:

• Spremenljiv diferenčni tlak: črpalka zmanjša diferenčni tlak, ko se zahtevani pretok zmanjša, zato je posebej primerna za kroge s termostatskimi ventili.
• Konstanten diferenčni tlak: ohranja praktično konstanten izbrani diferenčni tlak, kar je primerna možnost za številne sisteme talnega ogrevanja.
• Konstantna hitrost: omogoča izbiro med tremi krivuljami stalne hitrosti za aplikacije, ki zahtevajo konstantno hidravlično delovanje.

Primerna za radiatorje in talno ogrevanje

Wilo omogoča izbiro načina regulacije glede na uporabo ogrevanja z radiatorji ali talnim ogrevanjem. Ta prilagodljivost olajša uporabo črpalke v novih instalacijah ter pri zamenjavi ali posodobitvi obstoječih sistemov.

LED zaslon z informacijami o delovanju

Yonos PICO vključuje segmentni LED indikator, ki omogoča neposreden pregled glavnih parametrov delovanja na sprednji strani.

Zaslon lahko prikazuje:

• izbrano nastavljeno vrednost,
• trenutni pretok,
• trenutno električno porabo,
• kode napak.

Te informacije olajšajo zagon, nastavitev in osnovno diagnostiko črpalke brez uporabe zunanje opreme.

Nastavitev z zelenim gumbom Wilo

Značilni zeleni gumb Wilo omogoča enostavno izbiro glavnih delovnih parametrov. Monter lahko način regulacije in nastavljeno vrednost nastavi neposredno na sprednji strani črpalke.

Ročna funkcija odzračevanja

Črpalka ima ročno funkcijo odzračevanja, namenjeno odstranjevanju zraka, ki se nabere v prostoru motorja med zagonom ali po posegih v hidravličnem krogu.

Pravilno odstranjevanje zraka prispeva k stabilnemu delovanju in pomaga zmanjšati hrup, povezan s prisotnostjo zraka v sistemu.

Samodejno odblokiranje in ročni ponovni zagon

Motor je zasnovan kot odporen proti blokiranju in vključuje funkcijo samodejnega odblokiranja. Elektronika omogoča tudi ročni ponovni zagon, kadar je to potrebno po določenih motnjah.

Zaščita motorja je integrirana v samo napravo, kar poenostavlja električno namestitev.

Sinhronski motor s tehnologijo ECM

Wilo Yonos PICO 25/1-6-130 uporablja visoko učinkovit sinhronski motor s tehnologijo ECM in elektronsko regulacijo moči.

Hitrost se lahko spreminja približno med 700 in 4.200 vrtljaji na minuto, glede na izbrani način regulacije in zahtevano delovno točko.

Električna poraba med 4 in 40 vati

Elektronska regulacija omogoča prilagoditev porabe energije dejanskim potrebam sistema. Wilo navaja najmanjšo porabo 4 vate in največjo 40 vatov.

Nazivna moč motorja je 30 vatov. Ko hidravlična potreba pade, lahko črpalka zmanjša tako hitrost kot električno porabo.

Indeks energijske učinkovitosti enak ali manjši od 0,20

Črpalka ima indeks energijske učinkovitosti enak ali manjši od 0,20, kar Wilo označuje kot referenco za visoko učinkovite obtočne črpalke.

Kombinacija motorja ECM in elektronske regulacije omogoča zmanjšanje porabe v primerjavi s klasičnimi obtočnimi črpalkami, ki delujejo neprekinjeno s stalno hitrostjo.

Enofazno napajanje 230 voltov

Yonos PICO deluje z enofaznim napajanjem 230 voltov, z 10-odstotno toleranco, in je združljiva s frekvenco 50 ali 60 hercev.

Električni priklop je poenostavljen z hitrim priključkom Wilo, zasnovanim za hitrejše ožičenje med namestitvijo in vzdrževalnimi deli.

Temperatura medija med -10 in 95 stopinj Celzija

Dovoljen temperaturni razpon medija je med -10 in 95 stopinj Celzija, kar omogoča uporabo črpalke v različnih ogrevalnih in klimatizacijskih aplikacijah.

Dovoljena temperatura okolice med delovanjem je med -10 in 40 stopinj Celzija.

Največji delovni tlak 10 bar

Wilo Yonos PICO 25/1-6-130 je zasnovana za delovanje pri največjem tlaku 10 bar.

Wilo določa tudi minimalne pogoje vstopnega tlaka, da se preprečijo hidravlične težave: minimalna vstopna višina 0,5 metra pri 50 stopinjah Celzija in 3 metre pri 95 stopinjah Celzija.

Priključek DN 25 in vgradna dolžina 130 milimetrov

Črpalka ima navojni priključek G 1 1/2, ki ustreza alternativnemu priključku RP 1 in nazivnemu premeru DN 25.

Razdalja med priključki je le 130 milimetrov, kar je ena glavnih značilnosti te različice v primerjavi z izvedbami Yonos PICO 180 milimetrov.

• Priključek cevi: G 1 1/2.
• Alternativni priključek: RP 1.
• Nazivni premer: DN 25.
• Dolžina med navoji: 130 milimetrov.

Robustna in brezvzdrževalna konstrukcija

Telo črpalke je izdelano iz sive litine. Tekač je iz polipropilena, ojačanega s 40 odstotki steklenih vlaken, gred pa je izdelana iz nerjavnega jekla.

Ležaji so iz z ogljikom impregniranega kovinskega materiala in so zasnovani za značilno delovanje obtočne črpalke z mokrim rotorjem.

Zaščita IPX4D in izolacijski razred F

Motor ima stopnjo zaščite IPX4D in izolacijski razred F.

Črpalka izpolnjuje tudi veljavne zahteve elektromagnetne združljivosti ter ima odobritve in oznake CE, VDE in EAC.

Vgrajen filter delcev

Tehnični list Wilo navaja, da črpalka vključuje filter delcev v svoji opremi, kar pomaga zaščititi notranje komponente pred določenimi delci v sistemu.

Kompaktne dimenzije in majhna teža

Različica 130 milimetrov je posebej zasnovana za instalacije, kjer je treba zmanjšati prostor, ki ga zavzema črpalka.

• Skupna dolžina: približno 138 milimetrov.
• Višina: približno 102 milimetra.
• Širina: približno 131 milimetrov.
• Vgradna dolžina med navoji: 130 milimetrov.
• Neto teža: približno 1,6 kilograma.

Tehnične značilnosti Wilo Yonos PICO 25/1-6-130

• Blagovna znamka: Wilo.
• Serija: Yonos PICO.
• Referenca: 4215516.
• Model: Yonos PICO 25/1-6-130.
• EAN: 4048482758480.
• Vrsta izdelka: elektronska obtočna črpalka z mokrim rotorjem.
• Uporaba: ogrevanje in klimatizacija.
• Največji pretok: 3,6 kubičnega metra na uro.
• Največja višina črpanja: 6 metrov.
• Največji delovni tlak: 10 bar.
• Temperatura medija: med -10 in 95 stopinj Celzija.
• Temperatura okolice: med -10 in 40 stopinj Celzija.
• Napajanje: enofazno 230 voltov, z 10-odstotno toleranco.
• Frekvenca: 50 ali 60 hercev.
• Nazivna moč motorja: 30 vatov.
• Najmanjša poraba: 4 vate.
• Največja poraba: 40 vatov.
• Najmanjša hitrost: 700 vrtljajev na minuto.
• Največja hitrost: 4.200 vrtljajev na minuto.
• Indeks energijske učinkovitosti: enak ali manjši od 0,20.
• Načini regulacije: spremenljiv diferenčni tlak, konstanten diferenčni tlak in konstantna hitrost s tremi krivuljami.
• Zaslon: segmentni LED indikator.
• Prikaz: nastavljena vrednost, trenutni pretok, poraba moči in kode napak.
• Funkcija odzračevanja: ročna.
• Samodejno odblokiranje: da.
• Ročni ponovni zagon: da.
• Motor odporen proti blokiranju: da.
• Integrirana zaščita motorja: da.
• Filter delcev: da.
• Električni priklop: hitri priključek Wilo.
• Hidravlični priključek: G 1 1/2.
• Alternativni priključek: RP 1.
• Nazivni premer: DN 25.
• Vgradna dolžina: 130 milimetrov.
• Ohišje črpalke: siva litina.
• Tekač: polipropilen, ojačan s steklenimi vlakni.
• Gred: nerjavno jeklo.
• Ležaji: z ogljikom impregniran kovinski material.
• Stopnja zaščite: IPX4D.
• Izolacijski razred: F.
• Skupna dolžina: 138 milimetrov.
• Višina: 102 milimetra.
• Širina: 131 milimetrov.
• Neto teža: približno 1,6 kilograma.
• Odobritve in oznake: CE, VDE in EAC.

Kompaktna črpalka 130 milimetrov za radiatorje in talno ogrevanje

Wilo Yonos PICO 25/1-6-130 združuje največji pretok 3,6 kubičnega metra na uro, višino črpanja do 6 metrov in vgradno dolžino le 130 milimetrov, zato je še posebej primerna za instalacije, kjer je razpoložljiv prostor omejen.

Njen motor ECM, elektronska regulacija, nizka poraba, LED zaslon, funkcija odzračevanja, samodejno odblokiranje in različni načini delovanja olajšajo tako namestitev kot nastavitev krogov radiatorjev, talnega ogrevanja in drugih ogrevalnih ter klimatizacijskih aplikacij.
