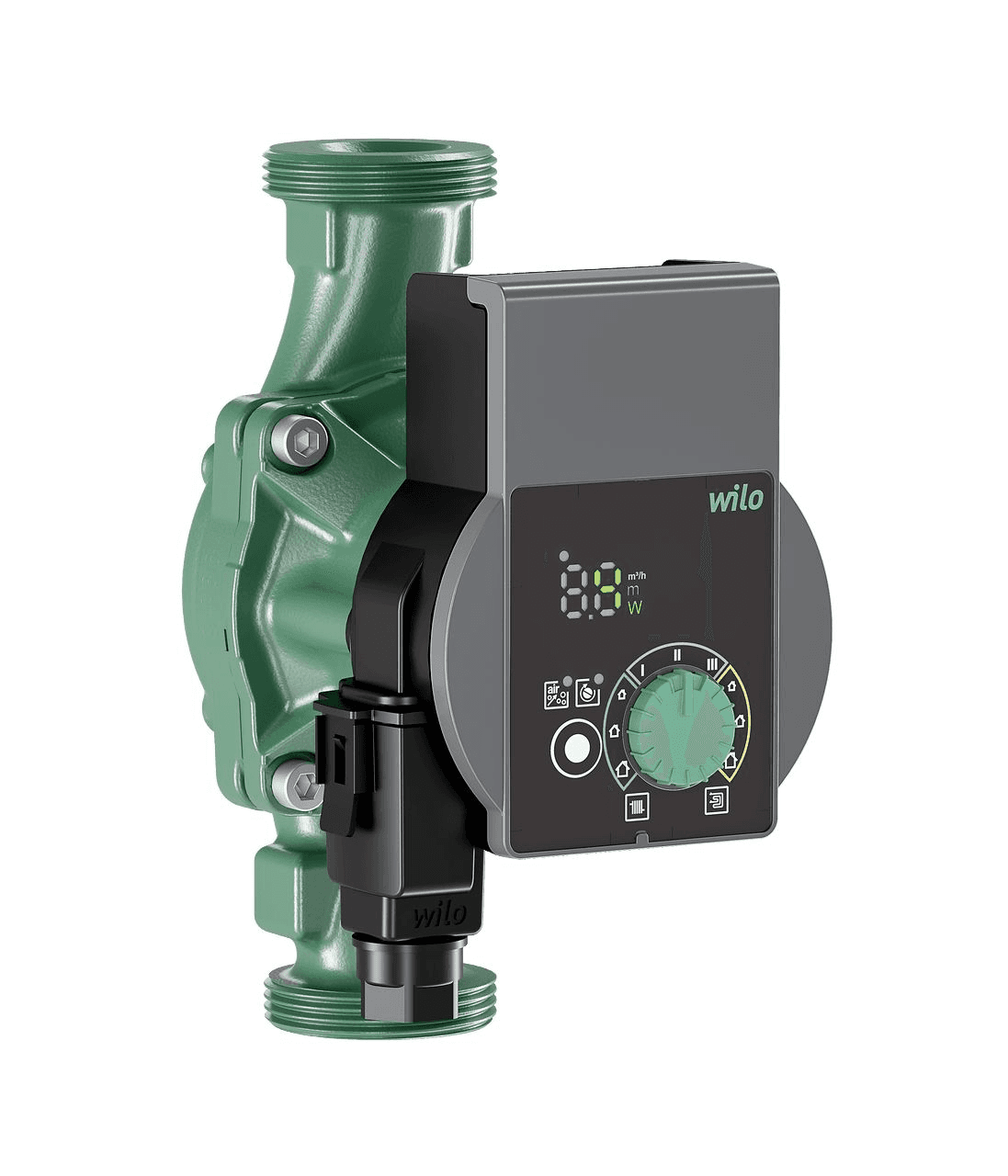

Obehové čerpadlo Wilo Yonos PICO 25/1-6

Cirkulacijska črpalka Wilo Yonos PICO 25/1-6, referenca 4215515, je visoko učinkovita elektronska črpalka z mokrim rotorjem, zasnovana za kroženje vode v ogrevalnih in klimatizacijskih sistemih. Ponuja največji pretok 3,6 kubičnega metra na uro, največjo višino črpanja 6 metrov in vgradno dolžino 180 milimetrov.

Opremljena je s sinhronskim motorjem s tehnologijo ECM in integrirano elektronsko regulacijo, zato omogoča prilagajanje delovanja dejanskim hidravličnim potrebam sistema. Na voljo so regulacija s spremenljivim diferenčnim tlakom, konstantnim diferenčnim tlakom in konstantno hitrostjo s 3 krivuljami, zato jo je mogoče nastaviti tako za radiatorne kroge kot za talno ogrevanje.

Elektronska cirkulacijska črpalka Wilo Yonos PICO 25/1-6

Wilo Yonos PICO je vzdrževalno brezskrbna cirkulacijska črpalka z mokrim rotorjem z navojnim priključkom in zvezno elektronsko regulacijo diferenčnega tlaka.

Njena elektronika nadzoruje hitrost motorja in tako prilagaja delovanje zahtevanemu pretoku in tlaku, pri čemer zmanjšuje porabo, ko sistem ne potrebuje delovanja s polno močjo.

Največji pretok 3,6 kubičnega metra na uro

Referenca 4215515 zagotavlja največji pretok 3,6 kubičnega metra na uro. Dejanski pretok je odvisen od hidravličnega upora kroga, izbrane višine in nastavljenega načina regulacije.

Ta zmogljivost omogoča uporabo v številnih ogrevalnih in klimatizacijskih krogih v gospodinjstvih in manjših stavbah, če je zahtevana delovna točka znotraj karakteristične krivulje črpalke.

Največja višina črpanja 6 metrov

Wilo Yonos PICO 25/1-6 dosega največjo višino črpanja 6 metrov.

Ta zmogljivost omogoča premagovanje tlačnih izgub, ki jih povzročajo cevi, ventili, grelna telesa in drugi elementi hidravličnega kroga.

Trije načini regulacije

Črpalka ima različne krmilne strategije, da se prilagodi delovanju posamezne instalacije:

• Spremenljiv diferenčni tlak: zmanjšuje diferenčni tlak, ko se zahtevani pretok zmanjša.
• Konstanten diferenčni tlak: ohranja izbrano vrednost diferenčnega tlaka praktično konstantno.
• Konstantna hitrost: omogoča izbiro med 3 delovnimi krivuljami s fiksno hitrostjo.

Pravilna izbira načina regulacije pomaga zagotoviti učinkovito in stabilno delovanje sistema.

Primerna za radiatorje in talno ogrevanje

Wilo izrecno predvideva uporabo modela Yonos PICO v ogrevalnih sistemih z radiatorji in talnim ogrevanjem.

Regulacija s spremenljivim diferenčnim tlakom je še posebej primerna za številne kroge s termostatskimi ventili, medtem ko je konstanten diferenčni tlak primeren za številne sisteme talnega ogrevanja.

LED-zaslon z informacijami o delovanju

Črpalka ima segmentni LED-indikator, ki omogoča enostavno nastavitev in nadzor neposredno s sprednje strani.

Zaslon omogoča prikaz:

• izbrane nastavitvene vrednosti,
• dejanskega pretoka,
• trenutne porabe moči,
• kod napak.

Te informacije olajšajo tako zagon kot tudi običajne preglede delovanja.

Upravljanje z zelenim gumbom Wilo

Značilni zeleni gumb Wilo omogoča izbiro načina regulacije in nastavitev glavnih parametrov črpalke.

Kombinacija vrtljivega gumba in LED-zaslona poenostavi nastavitev tudi pri zamenjavi ali vzdrževanju.

Ročna funkcija odzračevanja

Yonos PICO 25/1-6 ima ročno funkcijo odzračevanja, namenjeno odstranjevanju zraka, ki se nabere v prostoru motorja.

Ta funkcija je še posebej uporabna ob prvem zagonu ali po polnjenju, praznjenju oziroma vzdrževalnih delih na sistemu.

Samodejno odblokiranje in ročni ponovni zagon

Motor je odporen proti blokiranju in ima funkcijo samodejnega odblokiranja.

Vključuje tudi ročni ponovni zagon in integrirano zaščito motorja, kar poenostavlja zagon in vzdrževanje naprave.

Sinhronski motor s tehnologijo ECM

Črpalka uporablja sinhronski motor s tehnologijo ECM in integrirano elektronsko regulacijo moči.

Njegova hitrost se lahko spreminja približno med 700 in 4.200 vrtljaji na minuto, glede na izbrani način regulacije in hidravlične potrebe kroga.

Električna poraba med 4 in 40 vati

Wilo navaja najmanjšo električno porabo 4 vate in največjo 40 vatov.

Nazivna moč motorja je 30 vatov. Elektronska regulacija omogoča zmanjšanje porabe, ko se potreba sistema zmanjša.

Indeks energijske učinkovitosti enak ali manjši od 0,20

Wilo Yonos PICO 25/1-6 ima indeks energijske učinkovitosti enak ali manjši od 0,20, kar Wilo označuje kot referenco za visoko učinkovite cirkulacijske črpalke.

Motor ECM in samodejna regulacija omogočata zmanjšanje porabe energije v primerjavi s klasičnimi črpalkami, ki stalno delujejo s fiksno hitrostjo.

Enofazno napajanje 230 voltov

Črpalka deluje z enofaznim napajanjem 230 voltov, s toleranco 10 odstotkov, in je združljiva s frekvenco 50 ali 60 hercev.

Električni priklop se izvede prek hitrega priključka Wilo, zasnovanega za poenostavitev ožičenja pri montaži in vzdrževanju.

Temperatura medija med -10 in 95 stopinj Celzija

Dovoljeni razpon temperature medija je med -10 in 95 stopinj Celzija.

Dovoljena temperatura okolice med delovanjem je med -10 in 40 stopinj Celzija.

Največji delovni tlak 10 bar

Črpalka dopušča največji delovni tlak 10 bar.

Wilo določa tudi minimalno vstopno višino 0,5 metra pri mediju s temperaturo 50 stopinj Celzija in 3 metre pri 95 stopinjah Celzija.

Priključek DN 25 in vgradna dolžina 180 milimetrov

Wilo Yonos PICO 25/1-6 uporablja navojne priključke, združljive s številnimi obstoječimi ogrevalnimi sistemi.

• Priključek cevi: G 1 1/2.
• Alternativni priključek: RP 1.
• Nazivni premer: DN 25.
• Razdalja med navoji: 180 milimetrov.

Vgradna dolžina 180 milimetrov razlikuje to referenco od različice Yonos PICO 25/1-6-130, namenjene sistemom z manjšo razdaljo med priključki.

Odporni materiali za hidravlične kroge

Wilo uporablja različne materiale, prilagojene neprekinjenemu delovanju v ogrevalnih in klimatizacijskih sistemih:

• Ohišje črpalke: siva litina.
• Tekalno kolo: polipropilen, ojačan s 40 odstotki steklenih vlaken.
• Gred: nerjavno jeklo.
• Ležaji: kovinsko impregnirano oglje.

Njena konstrukcija z mokrim rotorjem omogoča opustitev običajnega vzdrževanja sklopa rotor-ležaji v okviru pogojev, ki jih določa proizvajalec.

Vgrajen filter delcev

Serijska oprema vključuje filter delcev, ki je integriran kot del zasnove črpalke.

Ta element prispeva k zanesljivemu delovanju notranjih komponent med uporabo.

Zaščita IPX4D in izolacijski razred F

Motor ima stopnjo zaščite IPX4D in izolacijski razred F.

Črpalka izpolnjuje tudi zahteve elektromagnetne združljivosti, ki jih navaja Wilo, ter ima odobritve in oznake CE, VDE in EAC.

Dimenzije in teža

Yonos PICO 25/1-6 ima kompaktno obliko, ki olajša vgradnjo v tehnične prostore in ogrevalne kroge.

• Dolžina: 180 milimetrov.
• Višina: 102 milimetrov.
• Širina: 131 milimetrov.
• Vgradna dolžina: 180 milimetrov.
• Približna neto teža: 1,8 kilograma.

Tehnične lastnosti Wilo Yonos PICO 25/1-6

• Znamka: Wilo.
• Serija: Yonos PICO.
• Referenca: 4215515.
• Model: Yonos PICO 25/1-6.
• EAN: 4048482758473.
• Vrsta izdelka: elektronska cirkulacijska črpalka z mokrim rotorjem.
• Uporaba: ogrevanje in klimatizacija.
• Največji pretok: 3,6 kubičnega metra na uro.
• Največja višina črpanja: 6 metrov.
• Največji delovni tlak: 10 bar.
• Najnižja temperatura medija: -10 stopinj Celzija.
• Najvišja temperatura medija: 95 stopinj Celzija.
• Temperatura okolice: med -10 in 40 stopinj Celzija.
• Napajanje: enofazno 230 voltov, s toleranco 10 odstotkov.
• Frekvenca: 50 ali 60 hercev.
• Nazivna moč motorja: 30 vatov.
• Najmanjša poraba: 4 vati.
• Največja poraba: 40 vatov.
• Najmanjša hitrost: 700 vrtljajev na minuto.
• Največja hitrost: 4.200 vrtljajev na minuto.
• Indeks energijske učinkovitosti: enak ali manjši od 0,20.
• Načini regulacije: spremenljiv diferenčni tlak, konstanten diferenčni tlak in konstantna hitrost s 3 krivuljami.
• Zaslon: segmentni LED-indikator.
• Prikaz: nastavitvena vrednost, dejanski pretok, poraba moči in kode napak.
• Funkcija odzračevanja: ročna.
• Samodejno odblokiranje: da.
• Ročni ponovni zagon: da.
• Integrirana zaščita motorja: da.
• Motor odporen proti blokiranju: da.
• Filter delcev: da.
• Električni priklop: priključek Wilo.
• Hidravlični priključek: G 1 1/2.
• Alternativni priključek: RP 1.
• Nazivni premer: DN 25.
• Vgradna dolžina: 180 milimetrov.
• Ohišje: siva litina.
• Tekalno kolo: polipropilen, ojačan s steklenimi vlakni.
• Gred: nerjavno jeklo.
• Ležaji: kovinsko impregnirano oglje.
• Stopnja zaščite: IPX4D.
• Izolacijski razred: F.
• Dolžina: 180 milimetrov.
• Višina: 102 milimetrov.
• Širina: 131 milimetrov.
• Približna neto teža: 1,8 kilograma.
• Odobritve in oznake: CE, VDE in EAC.

Učinkovito kroženje za radiatorje in talno ogrevanje

Wilo Yonos PICO 25/1-6 združuje največji pretok 3,6 kubičnega metra na uro, višino 6 metrov in elektronsko regulacijo v kompaktni in učinkoviti črpalki za ogrevalne in klimatizacijske sisteme.

Njegov motor ECM, poraba le 4 do 40 vatov, LED-zaslon, trije načini regulacije, funkcija odzračevanja, samodejno odblokiranje in hitri priključek Wilo olajšajo tako namestitev kot nastavitev in vzdrževanje hidravličnega kroga.
