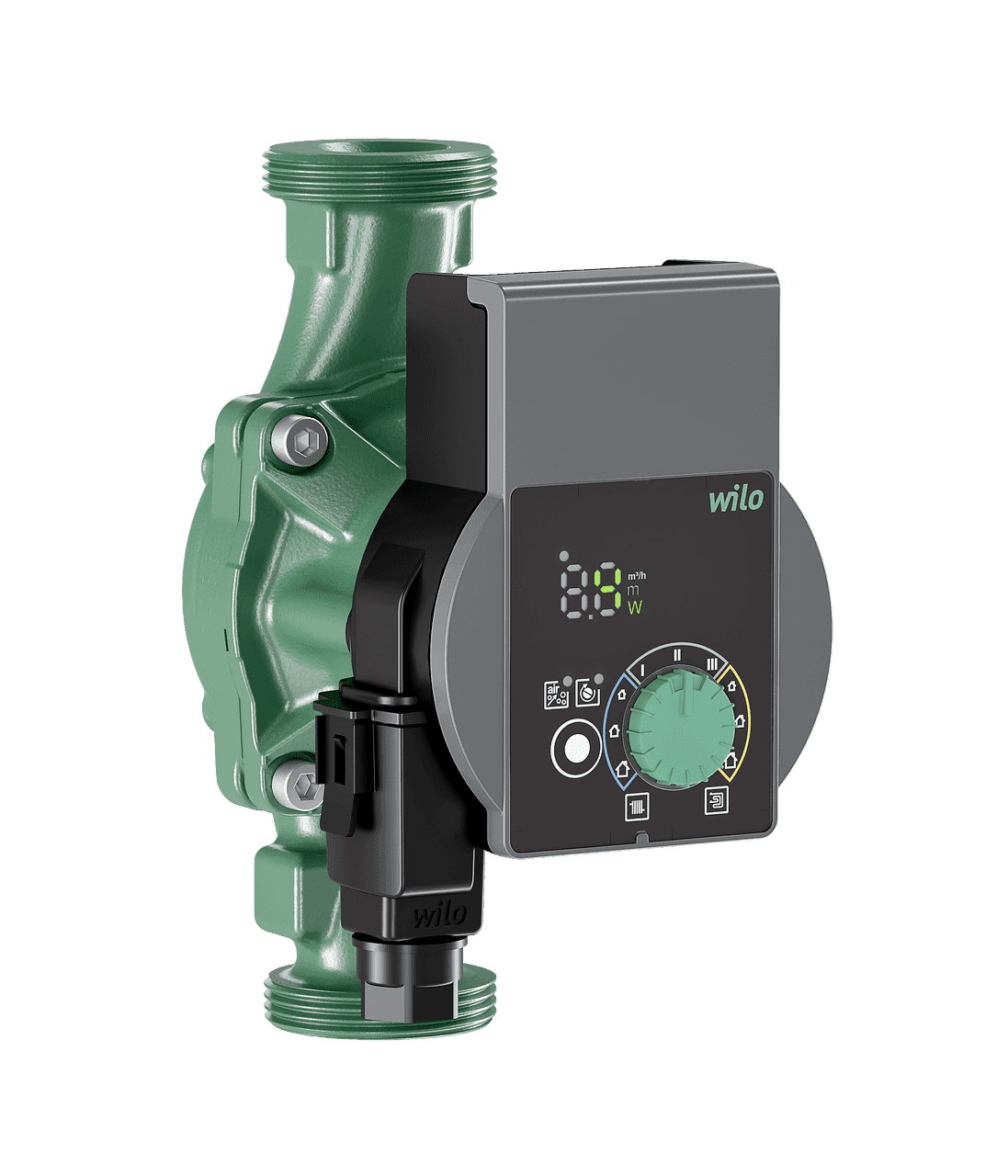

Obehové čerpadlo Wilo Yonos PICO 25/1-8

Obtočna črpalka Wilo Yonos PICO 25/1-8, referenca 4215517, je visoko učinkovita črpalka z elektronsko regulacijo, zasnovana za kroženje vode v ogrevalnih in klimatizacijskih sistemih. Ponuja največji pretok 4,4 kubičnega metra na uro in največjo tlačno višino 7,6 metra, z različnimi načini regulacije, ki omogočajo prilagoditev delovanja radiatorjem, talnemu ogrevanju in drugim hidravličnim inštalacijam.

Njen sinhronski motor s tehnologijo ECM, vgrajena elektronska regulacija in indeks energijske učinkovitosti enak ali manjši od 0,23 omogočajo prilagoditev delovanja črpalke dejanskim potrebam kroga. Poleg tega vključuje LED zaslon, funkcijo odzračevanja, samodejno odblokiranje, zaščito motorja in električni priključek Wilo za poenostavljeno namestitev in zagon.

Visoko učinkovita obtočna črpalka za ogrevanje in klimatizacijo

Wilo Yonos PICO je zasnovana kot obtočna črpalka z mokrim rotorjem brez vzdrževanja. Pri tej konstrukciji rotor deluje v stiku s črpanim medijem, kar zagotavlja ustrezno delovanje za neprekinjeno kroženje v hidravličnih sistemih stavb.

Wilo ta model določa za aplikacije ogrevanja in klimatizacije ter omogoča izbiro različnih strategij regulacije glede na značilnosti kroga.

Največji pretok 4,4 kubičnega metra na uro

Yonos PICO 25/1-8 doseže največji pretok 4,4 kubičnega metra na uro. Njeno dejansko delovanje je odvisno od hidravličnega upora kroga in delovne točke, ki jo zahteva inštalacija.

Vgrajena elektronska regulacija omogoča prilagoditev delovanja črpalke, da se pretok in razpoložljivi tlak prilagodita potrebam sistema, s čimer se izognemo stalnemu delovanju pri največji hitrosti, kadar to ni potrebno.

Največja tlačna višina 7,6 metra

Ta model zagotavlja največjo tlačno višino 7,6 metra, s čimer sodi v serijo Yonos PICO, namenjeno inštalacijam, ki zahtevajo večjo tlačno zmogljivost.

Ta lastnost omogoča uporabo v ogrevalnih ali klimatizacijskih krogih z različnimi tlačnimi izgubami, če se zahtevana delovna točka nahaja znotraj hidravlične krivulje črpalke.

Trije načini regulacije

Wilo Yonos PICO 25/1-8 vključuje tri glavne vrste regulacije, kar omogoča prilagoditev delovanja različnim hidravličnim sistemom.

Način spremenljive diferenčne tlaka postopoma zmanjšuje tlak, ki ga zagotavlja črpalka, ko se zahtevani pretok zmanjša. Še posebej je uporaben v inštalacijah, kjer termostatski ventili ali drugi elementi nenehno spreminjajo upor kroga.

Način stalnega diferenčnega tlaka ohranja izbrano vrednost praktično konstantno znotraj območja delovanja, kar je posebej primerno za določene kroge, kot so sistemi talnega ogrevanja.

Na voljo je tudi stalna hitrost s tremi izbirnimi krivuljami, kar omogoča delovanje podobno klasični obtočni črpalki z več hitrostmi, kadar to zahteva inštalacija.

Primerna za radiatorje in talno ogrevanje

Zaradi različnih načinov regulacije je mogoče črpalko konfigurirati glede na vrsto vgrajenega oddajnika toplote. Wilo izrecno predvideva izbiro načina delovanja glede na aplikacije radiatorjev in talnega ogrevanja.

Ta vsestranskost omogoča uporabo ene same črpalke v številnih ogrevalnih in klimatizacijskih sistemih ter prilagoditev hidravličnega delovanja značilnostim posameznega kroga.

LED zaslon za prikaz glavnih parametrov

Črpalka vključuje segmentni LED indikator, ki olajša nastavitev in nadzor neposredno s sprednje strani naprave.

Zaslon omogoča prikaz nastavljene vrednosti, trenutnega pretoka, električne porabe in morebitnih kod napak. Tako lahko monter hitro preveri stanje delovanja brez uporabe zunanjih instrumentov za osnovne nastavitve.

Upravljanje z zelenim gumbom

Nastavitev se izvaja s prepoznavnim zelenim gumbom Wilo. Ta upravljalni element omogoča preprosto izbiro glavnih parametrov med zagonom.

Sistem združuje vrtljivi upravljalnik z LED zaslonom za lažje nastavljanje tlačne višine, hitrosti ali ustreznega načina regulacije.

Ročna funkcija odzračevanja

Yonos PICO vključuje ročno funkcijo odzračevanja, namenjeno lažjemu odstranjevanju zraka, nakopičenega v prostoru motorja.

Ta funkcija je še posebej uporabna med zagonom po polnjenju kroga, saj pomaga zagotoviti pravilno hidravlično delovanje.

Samodejno odblokiranje in ročni ponovni zagon

Wilo je to črpalko opremil s funkcijo samodejnega odblokiranja. Motor je odporen proti blokiranju, elektronski sistem pa vključuje funkcije za obnovitev delovanja v določenih situacijah.

Na voljo je tudi ročni ponovni zagon, ki omogoča ukrepanje na napravi, kadar je treba po določenih motnjah ponovno vzpostaviti delovanje.

Sinhronski motor s tehnologijo ECM

Črpalka uporablja visoko učinkovit sinhronski motor s tehnologijo ECM in integrirano elektronsko regulacijo moči.

Motor deluje z enofaznim napajanjem 230 voltov, s toleranco 10 odstotkov, in frekvenco 50 ali 60 hercev.

Delovna hitrost se lahko približno spreminja med 500 in 4.800 vrtljaji na minuto, pri čemer se elektronsko prilagaja glede na izbrani način regulacije in hidravlične potrebe kroga.

Električna poraba med 4 in 75 vati

Električna poraba črpalke se spreminja glede na delovno točko. Wilo navaja najmanjšo porabo 4 vate in največjo porabo 75 vatov.

Nazivna moč motorja je 58 vatov. Zahvaljujoč elektronski regulaciji lahko črpalka zmanjša porabo, ko inštalacija zahteva manjši pretok ali tlak.

Indeks energijske učinkovitosti enak ali manjši od 0,23

Yonos PICO 25/1-8 ima indeks energijske učinkovitosti enak ali manjši od 0,23, kar jo uvršča med visoko učinkovite elektronske obtočne črpalke.

Ta lastnost v kombinaciji s samodejno regulacijo moči omogoča zmanjšanje porabe v primerjavi s klasičnimi obtočnimi črpalkami, ki stalno delujejo s fiksno hitrostjo.

Temperatura medija med -10 in 95 stopinj Celzija

Črpalka dopušča temperaturo medija med -10 in 95 stopinj Celzija, zato lahko deluje v različnih aplikacijah ogrevanja in klimatizacije znotraj tega območja.

Dovoljena temperatura okolice je med -10 in 40 stopinj Celzija.

Največji delovni tlak 10 barov

Največji dovoljeni tlak črpalke je 10 barov. Krog je treba dimenzionirati tako, da največji tlak inštalacije vedno ostane znotraj te meje.

Wilo dodatno navaja minimalno vstopno višino 0,5 metra pri mediju s temperaturo 50 stopinj Celzija in 3 metre pri 95 stopinjah Celzija, vrednosti, ki jih je treba upoštevati, da se preprečijo neustrezne hidravlične razmere na sesalni strani črpalke.

Priključek DN 25 in vgradna dolžina 180 milimetrov

Črpalka ima cevni priključek G 1 1/2, kar ustreza priključku črpalke RP 1 in nazivnemu premeru DN 25.

Razdalja med navoji je 180 milimetrov, kar je običajna mera pri obtočnih črpalkah te zmogljivosti in olajša zamenjavo ter vgradnjo v združljive sisteme.

Električni priključek Wilo za enostavno montažo

Naprava vključuje hitri priključek Wilo za električno povezavo. Ta sistem je zasnovan za lažje ožičenje med namestitvijo in vzdrževanjem.

Črpalka ima tudi vgrajeno zaščito motorja, zato v predvidenih pogojih proizvajalca ne potrebuje ločenega klasičnega sistema zaščite pred blokiranjem motorja.

Vzdržljiva konstrukcija za neprekinjeno delovanje

Hidravlično ohišje je izdelano iz sive litine, medtem ko je gred iz nerjavnega jekla. Kolo je izdelano iz plastike, ojačane s steklenimi vlakni, ležaji pa so iz kovinsko impregniranega oglja.

Ta kombinacija materialov je posebej zasnovana za delovanje obtočne črpalke z mokrim rotorjem v ogrevalnih in klimatizacijskih sistemih.

Zaščita IPX4D in izolacija razreda F

Motor ima stopnjo zaščite IPX4D in električno izolacijo razreda F.

Črpalka izpolnjuje tudi ustrezne zahteve elektromagnetne združljivosti ter ima oznake in homologacije, kot so CE, VDE in EAC.

Kompaktna oblika in majhna teža

Wilo Yonos PICO 25/1-8 ima kompaktne dimenzije, ki olajšajo montažo v tehničnih prostorih, hidravličnih omarah in drugih območjih z omejenim prostorom.

Njena dolžina je 180 milimetrov, približna višina 102 milimetra in širina 143 milimetrov. Neto teža je približno 2 kilograma.

Tehnične značilnosti Wilo Yonos PICO 25/1-8

• Blagovna znamka: Wilo.
• Serija: Yonos PICO.
• Referenca: 4215517.
• Model: Yonos PICO 25/1-8.
• EAN: 4048482758497.
• Vrsta izdelka: elektronska obtočna črpalka z mokrim rotorjem.
• Uporaba: ogrevanje in klimatizacija.
• Največji pretok: 4,4 kubičnega metra na uro.
• Največja tlačna višina: 7,6 metra.
• Največji delovni tlak: 10 barov.
• Temperatura medija: med -10 in 95 stopinj Celzija.
• Temperatura okolice: med -10 in 40 stopinj Celzija.
• Napajanje: enofazno 230 voltov, s toleranco 10 odstotkov.
• Frekvenca: 50 ali 60 hercev.
• Nazivna moč motorja: 58 vatov.
• Najmanjša poraba: 4 vati.
• Največja poraba: 75 vatov.
• Hitrost: med 500 in 4.800 vrtljaji na minuto.
• Indeks energijske učinkovitosti: enak ali manjši od 0,23.
• Načini regulacije: spremenljiv diferenčni tlak, stalen diferenčni tlak in stalna hitrost s 3 krivuljami.
• Zaslon: segmentni LED indikator.
• Prikaz: nastavljena vrednost, trenutni pretok, poraba moči in kode napak.
• Funkcija odzračevanja: ročna.
• Samodejno odblokiranje: da.
• Ročni ponovni zagon: da.
• Motor odporen proti blokiranju: da.
• Vgrajena zaščita motorja: da.
• Električni priključek: hitri priključek Wilo.
• Hidravlični priključek: G 1 1/2.
• Alternativni priključek: RP 1.
• Nazivni premer: DN 25.
• Vgradna dolžina: 180 milimetrov.
• Ohišje črpalke: siva litina.
• Kolo: polipropilen, ojačan s steklenimi vlakni.
• Gred: nerjavno jeklo.
• Ležaji: kovinsko impregniran ogljik.
• Stopnja zaščite: IPX4D.
• Izolacijski razred: F.
• Dolžina: 180 milimetrov.
• Višina: 102 milimetra.
• Širina: 143 milimetrov.
• Neto teža: približno 2 kilograma.

Učinkovito kroženje za radiatorje in talno ogrevanje

Wilo Yonos PICO 25/1-8 združuje največji pretok 4,4 kubičnega metra na uro in tlačno višino do 7,6 metra z visoko učinkovito elektronsko regulacijo. Njeni načini stalnega diferenčnega tlaka, spremenljivega diferenčnega tlaka in stalne hitrosti omogočajo prilagoditev delovanja različnim ogrevalnim in klimatizacijskim sistemom.

LED zaslon, zeleni gumb, prikaz porabe in pretoka, funkcija odzračevanja, samodejno odblokiranje in hitri priključek Wilo poenostavljajo tako zagon kot vsakodnevno uporabo ter ponujajo učinkovito in vsestransko rešitev za kroženje vode v hidravličnih sistemih stavb.
