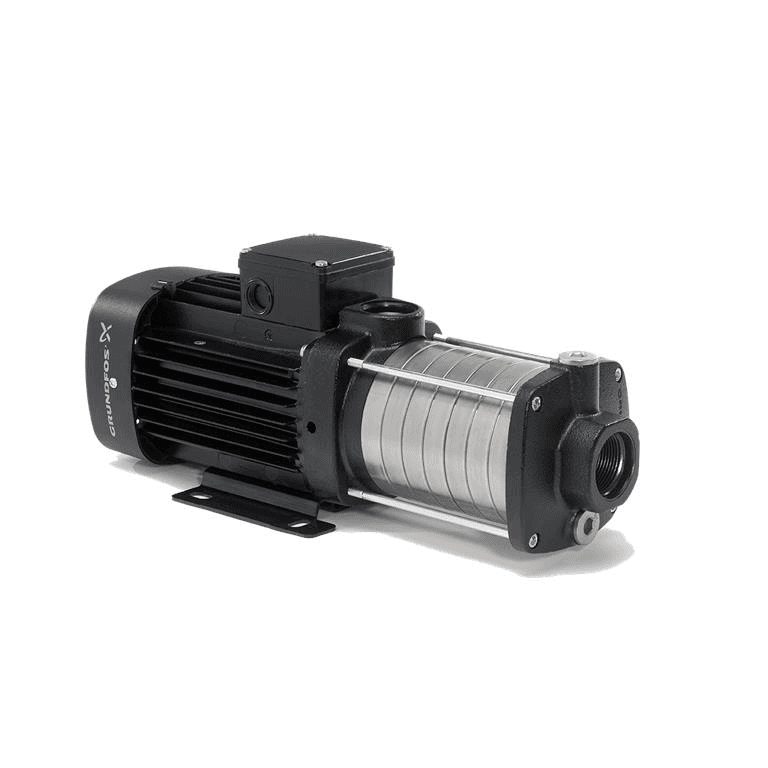

Večstopenjska centrifugalna črpalka Grundfos CM 5-4 A-R-A-E-AVBE C1-A-A-N

Multistopenjska centrifugalna črpalka Grundfos CM 5-4 A-R-A-E-AVBE C1-A-A-N, referenca 92880795, je kompaktna horizontalna črpalka, zasnovana za črpanje vode v sistemih oskrbe z vodo, tlačenja, ogrevanja, obdelave vode, namakanja in drugih hidravličnih aplikacijah. Ponuja nazivni pretok 4,7 kubičnega metra na uro in nazivno tlačno višino 30,69 metra.

Ta model vključuje 4 rotorje in enofazni asinhronski motor z močjo 0,67 kilovata, napajan z 220-230 volti in 50 herci. Konstrukcija združuje rotorje, komore in gred iz nerjavnega jekla s hidravličnimi komponentami na vstopu in izstopu iz litega železa, kar zagotavlja robustno rešitev za profesionalne hidravlične instalacije.

Horizontalna multistopenjska centrifugalna črpalka Grundfos CM 5-4

Grundfos CM 5-4 spada v družino horizontalnih multistopenjskih centrifugalnih črpalk CM. Njena zasnova uporablja aksialni sesalni vstop in radialni tlačni izstop, pri čemer je hidravlični sklop neposredno povezan z motorjem.

Uporaba več stopenj omogoča doseganje visoke tlačne višine ob ohranjanju kompaktnih dimenzij, zato je še posebej primerna za instalacije, kjer je treba povečati tlak vode.

Nazivni pretok 4,7 kubičnega metra na uro

Nazivna točka, navedena za referenco 92880795, je:

• Nazivni pretok: 4,7 kubičnega metra na uro.
• Nazivna tlačna višina: 30,69 metra.
• Število rotorjev: 4.
• Hitrost, uporabljena za hidravlične podatke: 2.900 vrtljajev na minuto.
• Toleranca krivulje: ISO 9906:2012 razred 3B.

Dejanski pretok in tlak bosta odvisna od delovne točke instalacije, izgub tlaka v cevovodih in geodetske višine, ki jo mora črpalka premagati.

Enofazni motor z močjo 0,67 kilovata

CM 5-4 92880795 vključuje enofazni asinhronski motor s hlajenjem z ventilatorjem in nameščen na ležajih.

• Nazivna moč P2: 0,67 kilovata.
• Napajanje: 1 × 220-230 voltov.
• Frekvenca: 50 hercev.
• Nazivni tok: približno 4,30-4,15 ampera.
• Nazivna hitrost: 2.810-2.830 vrtljajev na minuto.
• Razred učinkovitosti motorja: IE2.
• Stopnja zaščite: IP55.
• Razred izolacije: F.
• Velikost motorja: 80B.
• Servisni faktor: 1,00.

Ta različica nima vgrajenega frekvenčnega pretvornika in se neposredno priključi na ustrezno električno napajanje.

Štiri stopnje za ustvarjanje tlaka

Oznaka CM 5-4 označuje multistopenjsko črpalko s 4 rotorji. Voda zaporedno prehaja skozi posamezne hidravlične stopnje, pri čemer se njen tlak postopoma povečuje, preden zapusti črpalko skozi tlačni priključek.

Ta zasnova je še posebej primerna za sisteme, ki morajo združevati zmeren pretok z višjim tlačnim dvigom, kot ga običajno zagotavlja enostopenjska centrifugalna črpalka.

Rotorji in notranje komponente iz nerjavnega jekla

Grundfos uporablja nerjavno jeklo v glavnih notranjih hidravličnih komponentah črpalke. Rotorji so iz nerjavnega jekla EN 1.4301 / AISI 304, medtem ko sta gred in komore prav tako izdelani iz nerjavnega jekla.

• Rotorji: nerjavno jeklo.
• Kakovost rotorjev: EN 1.4301 / AISI 304.
• Komore: nerjavno jeklo.
• Gred: nerjavno jeklo.
• Hidravlično ohišje: lito železo.
• Lito železo: EN-GJL-200 / ASTM A48-25A.

Ta kombinacija zagotavlja trpežno konstrukcijo, pri čemer je nerjavno jeklo uporabljeno v notranjih elementih, ki so neposredno povezani s črpalnimi stopnjami.

Mehansko tesnilo AVBE

Črpalka vključuje mehansko tesnilo Grundfos s kodo AVBE. Gre za tesnilo z O-tesnilom, zasnovano posebej za to družino črpalk.

• Primarno tesnilo: AVBE.
• Koda tesnila: AVBE.

Pravilna izbira mehanskega tesnila je pomembna za zagotavljanje združljivosti s tekočino ter temperaturnimi in tlačnimi pogoji instalacije.

Največji delovni tlak 10 bar

CM 5-4 dopušča največji delovni tlak 10 bar, pri čemer so omejitve odvisne od temperature tekočine.

• Največji delovni tlak: 10 bar.
• Največji tlak pri 40 stopinjah Celzija: 10 bar.
• Največji tlak pri 90 stopinjah Celzija: 6 bar.

Skupni tlak v instalaciji mora upoštevati tako tlak na sesalni strani kot tlak, ki ga ustvari sama črpalka.

Temperatura tekočine od -20 do 90 stopinj Celzija

Črpalka je predpisana za delo z vodo v širokem temperaturnem območju:

• Navedena črpana tekočina: voda.
• Najnižja temperatura tekočine: -20 stopinj Celzija.
• Najvišja temperatura tekočine: 90 stopinj Celzija.
• Temperatura, uporabljena za hidravlične podatke: 20 stopinj Celzija.
• Referenčna gostota: 998,2 kilograma na kubični meter.

Za tekočine z drugačnimi lastnostmi od vode ali z dodatki je treba predhodno preveriti združljivost materialov in mehanskega tesnila.

Temperatura okolice do 55 stopinj Celzija

Črpalko je mogoče namestiti v okoljih s temperaturami med -20 in 55 stopinj Celzija, pri čemer je treba spoštovati pogoje prezračevanja in montaže, določene za motor.

Navojni priključki Rp

Priključitev na instalacijo se izvede z notranjim Whitworthovim navojem Rp po ISO 7/1.

• Vrsta priključka: Rp.
• Sesalni priključek: Rp 1 1/4.
• Tlačni priključek: Rp 1.
• Položaj izhoda: 12.
• Koda priključka: R.

Aksialni sesalni in radialni tlačni priključek omogočata vgradnjo črpalke v kompaktne instalacije ter poenostavljata običajno razporeditev cevovodov.

Primerna za različne hidravlične aplikacije

Zaradi svojih hidravličnih in konstrukcijskih lastnosti se lahko Grundfos CM 5-4 uporablja v različnih vrstah instalacij, kjer je treba prenašati vodo ali povečati njen tlak, med drugim:

• Sistemi oskrbe in distribucije vode.
• Tlačenje instalacij.
• Sistemi ogrevanja.
• Obdelava vode.
• Namakanje.
• Aplikacije fertirigacije in doziranja, povezane s hidravličnimi sistemi.
• Prenos vode v industrijskih instalacijah.

Delovno točko črpalke je treba vedno izbrati glede na potreben pretok in skupno tlačno višino, izračunano za instalacijo.

Certifikati za pitno vodo

Tehnični list te reference navaja certifikata ACS in NSF61 za pitno vodo, poleg splošnih certifikatov CE, EAC in UKCA.

• Certifikati: CE, EAC in UKCA.
• Certifikati za pitno vodo: ACS in NSF61.

Ti certifikati so še posebej pomembni, kadar je črpalka vključena v instalacije, kjer mora črpana voda izpolnjevati posebne sanitarne zahteve.

Kompaktna zasnova za horizontalno namestitev

CM 5-4 je zasnovana za horizontalno montažo na stabilno podlago. Po dimenzijskem načrtu za referenco 92880795 je skupna dolžina sklopa približno 362 milimetrov, z največjo širino približno 158 milimetrov.

Med namestitvijo je treba okoli motorja pustiti dovolj prostora za njegovo hlajenje ter za lažje poznejše preglede in vzdrževanje.

Tehnične lastnosti Grundfos CM 5-4 92880795

• Blagovna znamka: Grundfos.
• Serija: CM.
• Referenca: 92880795.
• Model: CM 5-4 A-R-A-E-AVBE C1-A-A-N.
• Tip: horizontalna multistopenjska centrifugalna črpalka.
• Število stopenj / rotorjev: 4.
• Nazivni pretok: 4,7 kubičnega metra na uro.
• Nazivna višina: 30,69 metra.
• Referenčna hidravlična hitrost: 2.900 vrtljajev na minuto.
• Nazivna moč P2: 0,67 kilovata.
• Motor: enofazni asinhronski motor s hlajenjem z ventilatorjem.
• Napetost: 1 × 220-230 voltov.
• Frekvenca: 50 hercev.
• Nazivni tok: 4,30-4,15 ampera.
• Razred učinkovitosti motorja: IE2.
• Stopnja zaščite: IP55.
• Razred izolacije: F.
• Vgrajen frekvenčni pretvornik: ne.
• Mehansko tesnilo: AVBE.
• Rotorji: nerjavno jeklo AISI 304.
• Hidravlično ohišje: lito železo EN-GJL-200.
• Največji delovni tlak: 10 bar.
• Največji tlak pri 90 stopinjah Celzija: 6 bar.
• Temperaturno območje tekočine: od -20 do 90 stopinj Celzija.
• Temperaturno območje okolice: od -20 do 55 stopinj Celzija.
• Sesalni priključek: Rp 1 1/4.
• Tlačni priključek: Rp 1.
• Certifikati za pitno vodo: ACS in NSF61.
• Splošni certifikati: CE, EAC in UKCA.
• Toleranca krivulje: ISO 9906:2012 razred 3B.
• Skupna približna dolžina: 362 milimetrov.
• Neto teža: 14,5 kilograma.
• Bruto teža: 17 kilogramov.

Kompaktna multistopenjska črpalka za tlačenje in transport vode

Grundfos CM 5-4 A-R-A-E-AVBE C1-A-A-N 92880795 združuje nazivni pretok 4,7 kubičnega metra na uro z nazivno višino 30,69 metra in enofaznim motorjem z močjo 0,67 kilovata, kar predstavlja kompaktno rešitev za instalacije, ki morajo prenašati vodo in povečati njen tlak.

Njene štiri stopnje, rotorji iz nerjavnega jekla, največji tlak 10 bar, zaščita IP55, navojni priključki Rp ter certifikati ACS in NSF61 omogočajo uporabo v širokem naboru hidravličnih instalacij, tako stanovanjskih kot profesionalnih in industrijskih, vedno v okviru delovnih pogojev, ki jih določa Grundfos.
