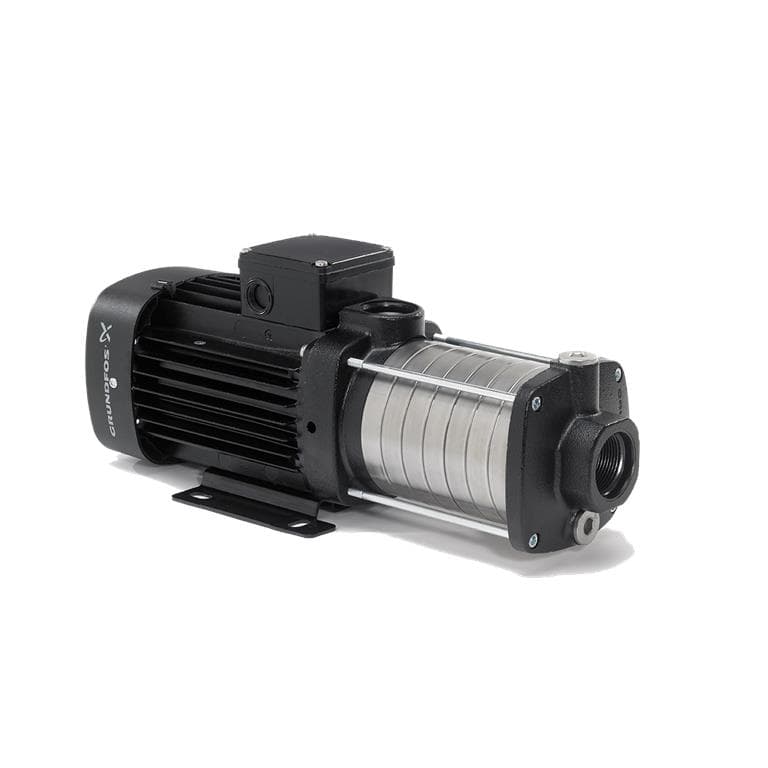

Večstopenjska centrifugalna črpalka Grundfos CM 5-5 A-R-A-E-AVBE C1-A-A-N

Multistopenjska centrifugalna črpalka Grundfos CM 5-5 A-R-A-E-AVBE C1-A-A-N, referenca 92880796, je kompaktna horizontalna črpalka, zasnovana za črpanje in povečanje tlaka vode. Vključuje 5 rotorjev, zagotavlja nazivni pretok 4,7 kubičnega metra na uro in nazivno višino 38,61 metra, pri čemer združuje robustno hidravlično ohišje z notranjimi komponentami iz nerjavnega jekla.

Opremljena je z enofaznim asinhronskim motorjem z močjo 0,9 kilovata za napajanje 220 do 230 voltov in 50 hercev. Njena horizontalna izvedba, aksialni sesalni priključek in radialni tlačni priključek omogočajo vgradnjo v gospodinjske, komercialne in industrijske sisteme, kjer je treba transportirati vodo ali povečati razpoložljivi tlak.

Horizontalna multistopenjska centrifugalna črpalka Grundfos CM 5-5

Serija Grundfos CM je sestavljena iz multistopenjskih centrifugalnih črpalk kompaktne izvedbe. Pri referenci 92880796 tekočina vstopa skozi aksialni sesalni priključek in zaporedno prehaja skozi različne hidravlične stopnje, preden izstopi skozi radialni tlačni priključek.

Multistopenjska zasnova omogoča ustvarjanje visokega tlaka ob ohranjanju majhnih dimenzij, zato je primerna za instalacije, kjer je treba združiti zmeren pretok z znatno tlačno višino.

Nazivni pretok 4,7 kubičnega metra na uro

Nazivna točka, navedena za to črpalko, ustreza pretoku 4,7 kubičnega metra na uro in manometrični višini 38,61 metra.

Hidravlična krivulja CM 5-5 omogoča prilagoditev delovanja različnim kombinacijam pretoka in tlaka znotraj njenega delovnega območja. Kot referenco specializirani tehnični distributerji navajajo približen največji pretok 6,1 kubičnega metra na uro in največjo višino približno 48 metrov.

5 stopenj za ustvarjanje večjega tlaka

Črpalka ima 5 rotorjev, razporejenih zaporedno. Pri multistopenjski črpalki vsaka stopnja postopoma povečuje tlak tekočine, kar omogoča doseganje višjih višin, kot bi jih običajno zagotavljala enostopenjska centrifugalna črpalka podobnih dimenzij.

Ta konfiguracija je primerna za aplikacije tlačenja, distribucije in prečrpavanja vode, kjer je treba premagovati višinske razlike ali velike tlačne izgube.

Rotorji in hidravlične komponente iz nerjavnega jekla

Rotorji so izdelani iz nerjavnega jekla EN 1.4301, enakovrednega AISI 304. Gred in hidravlične komore prav tako uporabljajo nerjavno jeklo, kar zagotavlja mehansko odpornost in odpornost proti koroziji pri združljivih vodnih aplikacijah.

Sesalni in tlačni deli so izdelani iz litine EN-GJL-200, enakovredne ASTM A48-25A, kar zagotavlja robustno konstrukcijo za prenašanje tlačnih razmer v instalaciji.

Mehansko tesnilo AVBE

Referenca 92880796 uporablja mehansko tesnilo s kodo AVBE. Gre za neizravnano tesnilo z O-obročem, posebej zasnovano za to serijo.

Vrteči se del tesnila uporablja aluminijev oksid ali aluminijev oksid (alumina), medtem ko fiksni del uporablja grafit iz ogljika, impregniran s smolo. Sekundarno tesnilo je izdelano iz EPDM, materiala, ki je posebej primeren za uporabo z vodo in vročo vodo.

Grundfos navaja, da ta kombinacija materialov zagotavlja dobro tesnjenje in odpornost proti obrabi pri združljivih aplikacijah. EPDM ni primeren za črpanje mineralnih olj.

Enofazni motor z močjo 0,9 kilovata

Črpalka vključuje ventilatorjem hlajen enofazni asinhronski motor z nazivno izhodno močjo P2 0,9 kilovata.

Nazivno napajanje je 1 × 220-230 voltov pri 50 hercih, zato je ta različica posebej namenjena instalacijam z enofaznim električnim napajanjem.

Motor učinkovitosti IE2

Motor ima razred učinkovitosti IE2 v skladu z IEC 60034-30 in konstrukcijske značilnosti, skladne z veljavnimi standardi za električne motorje te serije.

Nazivna hitrost je približno med 2.790 in 2.810 vrtljaji na minuto, medtem ko so hidravlični podatki črpalke določeni na podlagi hitrosti 2.900 vrtljajev na minuto.

Zaščita IP55 in izolacija razreda F

Motor ima stopnjo zaščite IP55, ki zagotavlja zaščito pred vdorom škodljive količine prahu in pred vodnimi curki v pogojih, določenih za to klasifikacijo.

Razred izolacije je F, motor pa ima vgrajeno toplotno zaščito PTO. Napajalni kabel ni priložen črpalki.

Nazivni tok

Nazivni tok, ki ga navaja Grundfos, je med 5,72 in 5,60 amperi, odvisno od napajalne napetosti znotraj nazivnega območja 220 do 230 voltov.

Zagonski tok je približno med 400 in 440 odstotki nazivnega toka, kar je treba upoštevati pri pravilnem dimenzioniranju električnih zaščit in stikalnih elementov.

Največji delovni tlak 10 bar

Grundfos CM 5-5 je zasnovana za delovanje z največjim delovnim tlakom 10 bar v temperaturnih pogojih, ki jih določa proizvajalec.

Grundfos posebej določa največji tlak 10 bar pri 40 stopinjah Celzija. Ko temperatura tekočine doseže 90 stopinj Celzija, se največji dovoljeni tlak zmanjša na 6 bar.

Temperatura tekočine od -20 do 90 stopinj Celzija

Območje temperature črpane tekočine je med -20 in 90 stopinj Celzija. To omogoča uporabo črpalke tako za hladno kot za vročo vodo v okviru delovnih pogojev, tlaka in materialov, ki jih določa proizvajalec.

Tehnična dokumentacija za objavljene podatke o zmogljivosti kot referenco uporablja vodo pri 20 stopinjah Celzija in približno gostoto 998,2 kilograma na kubični meter.

Temperatura okolice od -20 do 55 stopinj Celzija

Črpalka lahko deluje pri temperaturi okolice med -20 in 55 stopinj Celzija, ob upoštevanju pogojev vgradnje in prezračevanja, ki jih zahteva motor.

Navojni priključki Rp

Hidravlična povezava se izvede z notranjimi Whitworthovimi cevniškimi navoji Rp v skladu z ISO 7/1, kar olajša vgradnjo v običajne navojne instalacije.

• Sesalni priključek: Rp 1 1/4 palca.
• Tlačni priključek: Rp 1 palec.
• Konfiguracija sesanja: aksialna.
• Konfiguracija tlačenja: radialna.

Razlika v premeru med sesanjem in tlačenjem izhaja iz specifične hidravlične zasnove te različice CM 5-5.

Kompaktna zasnova za omejene prostore

Črpalka in motor tvorita kompaktno enoto, nameščeno na majhno podnožje. Ta konfiguracija poenostavi vgradnjo in omogoča namestitev sklopa v tehnične prostore in prostore z omejeno razpoložljivo površino.

Dimenzijski načrt reference 92880796 navaja skupno približno dolžino 400 milimetrov. Pred vgradnjo je treba zagotoviti dovolj prostora za hidravlične priključke, prezračevanje motorja in kasnejša vzdrževalna dela.

Dostopno vzdrževanje

Zasnova serije CM omogoča dostop do hidravličnih komponent s konca črpalke. Komore, sesanje in tlačenje so med seboj povezani s štirimi navojnimi veznimi palicami.

Grundfos to serijo zasnuje tako, da olajša servisna dela, in ponuja nadomestne dele ter posebne komplete za različne komponente hidravličnega sklopa.

Primerna za uporabo s pitno vodo

Tehnična dokumentacija za to referenco navaja homologacije ACS in NSF61 za pitno vodo, poleg splošnih certifikatov CE, EAC in UKCA.

Končna združljivost s pitno vodo mora biti zagotovljena z uporabo dodatkov, cevi in drugih komponent, ki so prav tako primerni za to uporabo, ter ob upoštevanju pogojev, določenih s predpisi za instalacijo.

Uporaba črpalke Grundfos CM 5-5

Zaradi svoje multistopenjske zasnove ter kombinacije pretoka in tlaka se lahko Grundfos CM 5-5 uporablja v različnih sistemih za transport in tlačenje vode, združljivih z njenimi značilnostmi.

• Povečanje tlaka v vodovodnih sistemih.
• Prečrpavanje in distribucija vode.
• Oskrba z vodo.
• Komercialne in industrijske instalacije.
• Oprema in pomožni sistemi, ki zahtevajo črpanje vode.
• Aplikacije s pitno vodo, združljive z njenimi certifikati.

Črpalka nima vgrajenega frekvenčnega pretvornika, zato ta različica deluje s stalno hitrostjo, ko je neposredno priključena na električno napajanje.

Tehnične značilnosti Grundfos CM 5-5 92880796

• Blagovna znamka: Grundfos.
• Serija: CM.
• Referenca: 92880796.
• Model: CM 5-5 A-R-A-E-AVBE C1-A-A-N.
• EAN: 5715120968516.
• Tip: horizontalna multistopenjska centrifugalna črpalka.
• Število rotorjev: 5.
• Referenčna tekočina: voda.
• Nazivni pretok: 4,7 kubičnega metra na uro.
• Nazivna višina: 38,61 metra.
• Približen največji pretok: 6,1 kubičnega metra na uro.
• Približna največja višina: 48 metrov.
• Območje temperature tekočine: med -20 in 90 stopinj Celzija.
• Največji delovni tlak: 10 bar.
• Največji tlak pri 40 stopinjah Celzija: 10 bar.
• Največji tlak pri 90 stopinjah Celzija: 6 bar.
• Temperatura okolice: med -20 in 55 stopinj Celzija.
• Hidravlično ohišje: litina EN-GJL-200.
• Rotorji: nerjavno jeklo AISI 304.
• Gred in komore: nerjavno jeklo.
• Koda mehanskega tesnila: AVBE.
• Material sekundarnega tesnila: EPDM.
• Sesalni priključek: Rp 1 1/4 palca.
• Tlačni priključek: Rp 1 palec.
• Tip sesanja: aksialni.
• Tip tlačenja: radialni.
• Nazivna moč motorja P2: 0,9 kilovata.
• Napajanje: enofazno 220 do 230 voltov.
• Frekvenca: 50 hercev.
• Nazivni tok: med 5,72 in 5,60 amperi.
• Nazivna hitrost: med 2.790 in 2.810 vrtljaji na minuto.
• Razred učinkovitosti motorja: IE2.
• Stopnja zaščite motorja: IP55.
• Razred izolacije: F.
• Vgrajena toplotna zaščita: PTO.
• Frekvenčni pretvornik: ni vgrajen.
• Električni kabel priložen: ne.
• Minimalni indeks učinkovitosti MEI: enak ali večji od 0,7.
• Neto teža: 15,8 kilograma.
• Bruto teža: 18,4 kilograma.
• Približna dolžina: 400 milimetrov.
• Homologacije: CE, EAC in UKCA.
• Homologacije za pitno vodo: ACS in NSF61.
• Toleranca krivulje: ISO 9906:2012 3B.

Kompaktna multistopenjska črpalka za tlačenje in oskrbo z vodo

Grundfos CM 5-5 A-R-A-E-AVBE C1-A-A-N združuje 5 hidravličnih stopenj, notranje komponente iz nerjavnega jekla in enofazni motor z močjo 0,9 kilovata, da zagotovi nazivno točko 4,7 kubičnega metra na uro pri 38,61 metra višine.

Njena kompaktna konstrukcija, največji tlak 10 bar, navojni priključki, zaščita IP55 in homologacije za pitno vodo jo naredijo za vsestransko rešitev za distribucijo, prečrpavanje in povečanje tlaka v instalacijah, ki zahtevajo zanesljivo horizontalno centrifugalno črpalko z majhnimi dimenzijami.
