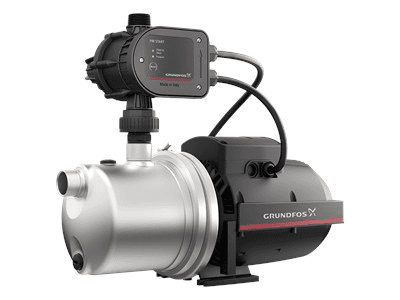

Tlakový posilňovací systém JP 5-48 PM START

Grundfosov systém na zvýšenie tlaku JP 5-48 PM START, referenčné číslo 93294166, je kompaktná zostava tvorená samonasávacím odstredivým čerpadlom Grundfos JP a elektronickým regulátorom tlaku PM1. Je navrhnutý na automatizáciu dodávky a tlakovania vody v domácnostiach, záhradách a ďalších domácich aplikáciách, pričom ponúka menovitý prietok 5 m³/h a menovitú dopravnú výšku 45,6 metra.

Regulátor PM1 automaticky spustí čerpadlo, keď tlak v systéme klesne na 1,5 baru, a udržiava zariadenie v prevádzke, pokiaľ prebieha odber vody. Okrem toho obsahuje ochranu proti chodu nasucho, systém proti častému spínaniu a integrovanú spätnú klapku, čo prináša bezpečnosť a pohodlie pri inštalácii.

Automatická tlaková zostava s Pressmanagerom PM1

Grundfos JP 5-48 PM START je pripravený pracovať automaticky podľa potreby vody. Pressmanager PM1 monitoruje inštaláciu a spustí čerpadlo, keď zaznamená pokles tlaku na nastavenú štartovaciu hodnotu 1,5 baru.

Počas prúdenia vody zostáva čerpadlo v prevádzke. Keď sa odber zastaví, regulátor zariadenie automaticky vypne, takže používateľ nemusí vykonávať ručné spúšťanie a zastavovanie.

Štartovací tlak tejto verzie je pevný a nie je nastaviteľný.

Samonasávacie čerpadlo pre dom a záhradu

Integrované čerpadlo JP je jednostupňové samonasávacie odstredivé čerpadlo, ktoré dokáže nasávať vodu nachádzajúcu sa pod úrovňou samotného čerpadla. Grundfos uvádza maximálnu saciu výšku až 8 metrov, pričom sa zohľadňujú tlakové straty na sacom potrubí a teplota vody 20 °C.

Počas zavodňovania môže čerpadlo spracovať zmes vzduchu a vody, kým nedosiahne bežné podmienky čerpania. Táto samonasávacia schopnosť uľahčuje jeho použitie na domáce zásobovanie, využitie dažďovej vody, zavlažovanie a zvýšenie tlaku, keď voda pochádza z nádrží, cisterien alebo zdrojov umiestnených nižšie.

Menovitý prietok 5 m³/h a výška 45,6 metra

JP 5-48 PM START ponúka menovitý prietok 5 m³/h a menovitú dopravnú výšku 45,6 metra. Tieto parametre umožňujú použitie v aplikáciách, ktoré vyžadujú dodávku vody s vyšším tlakom a vhodným prietokom pre rôzne odberné miesta.

Maximálny pracovný tlak systému je 6 bar. Sacie aj výtlačné pripojenie sú závitové G1 samica, čo uľahčuje integráciu do domácich hydraulických inštalácií.

Ochrana proti chodu nasucho

Regulátor PM1 obsahuje ochranu proti chodu nasucho. Ak systém zistí, že čerpadlo pracuje bez vody, automaticky zariadenie zastaví, aby sa znížilo riziko poškodenia spôsobeného nedostatkom kvapaliny.

Táto ochrana je obzvlášť užitočná v inštaláciách napájaných z nádrží, studní alebo systémov na využitie dažďovej vody, kde môže dôjsť k výpadku dodávky vody.

Ochrana proti častému spínaniu

Systém je vybavený aj ochranou proti častému spínaniu. Táto funkcia pomáha odhaliť príliš časté spúšťanie a zastavovanie, ktoré môže byť spôsobené malými únikmi alebo poruchami v inštalácii.

Ochrana zariadenia pred opakovanými cyklami prevádzky pomáha znižovať zbytočné namáhanie čerpadla a uľahčuje odhalenie možných problémov v hydraulickom okruhu.

Integrovaná spätná klapka

PM1 obsahuje spätnú klapku, ktorá zabraňuje spätnému toku vody cez regulátor. Keďže je integrovaná priamo v systéme, zjednodušuje montáž a prispieva k udržaniu vhodných podmienok pre automatickú prevádzku čerpadla.

Tepelná ochrana motora

Čerpadlo JP má integrovanú tepelnú ochranu. V prípade prehriatia systém zastaví motor, aby ho chránil pred nadmernými teplotami.

Motor je chladený vzduchom a je vybavený nadrozmernými, utesnenými a doživotne mazanými ložiskami, čo je riešenie vyvinuté spoločnosťou Grundfos na zníženie nárokov na údržbu počas bežnej prevádzky.

Robustná konštrukcia z nehrdzavejúcej ocele

Telo čerpadla je vyrobené z nehrdzavejúcej ocele EN 1.4301 / AISI 304, materiálu vhodného na zabezpečenie odolnosti proti korózii pri zásobovaní a tlakovania vody.

Obežné koleso je vyrobené z kompozitného materiálu PPO vystuženého sklenenými vláknami. Kombinácia materiálov odolných proti korózii prispieva k robustnej konštrukcii pre domáce a záhradné aplikácie.

Na čerpanie čistej vody

Grundfos JP 5-48 PM START je určený na čerpanie vody. Technická dokumentácia uvádza rozsah teploty kvapaliny od 0 do 40 °C pre túto referenciu, ako aj prevádzkovú teplotu okolia od 0 do 40 °C.

Na zabezpečenie správnej prevádzky sa musí používať s čistou vodou a v rámci prevádzkových limitov stanovených spoločnosťou Grundfos.

Jednofázové napájanie a pripojenie pripravené na inštaláciu

Čerpadlo pracuje s jednofázovým napájaním 220-240 V pri 50 Hz. Má elektrický príkon P1 1390 W a menovitý výkon P2 1 kW, s menovitým prúdom 6,1 A.

Dodáva sa s 1,5-metrovým elektrickým káblom a zástrčkou Schuko typu E/F, čo uľahčuje elektrické pripojenie v kompatibilných inštaláciách. Motor má stupeň krytia IP44 a izolačnú triedu F.

Technické vlastnosti Grundfos JP 5-48 PM START

• Značka: Grundfos.
• Referenčné číslo: 93294166.
• Model: JP 5-48 PM START.
• Typ: systém na zvýšenie tlaku so samonasávacím čerpadlom a elektronickým regulátorom.
• Typ čerpadla: jednostupňové samonasávacie odstredivé.
• Regulátor tlaku: Grundfos PM1.
• Menovitý prietok: 5 m³/h.
• Menovitá dopravná výška: 45,6 m.
• Štartovací tlak: 1,5 bar.
• Nastaviteľný štartovací tlak: nie.
• Maximálny pracovný tlak: 6 bar.
• Maximálna sacia výška: až 8 m.
• Sacie pripojenie: G1 samica.
• Výtlačné pripojenie: G1 samica.
• Norma pripojení: ISO 228-1.
• Spätná klapka: integrovaná.
• Ochrana proti chodu nasucho: áno.
• Ochrana proti častému spínaniu: áno.
• Tepelná ochrana motora: áno.
• Čerpaná kvapalina: voda.
• Teplota kvapaliny: 0 až 40 °C.
• Teplota okolia: 0 až 40 °C.
• Materiál telesa čerpadla: nehrdzavejúca oceľ EN 1.4301 / AISI 304.
• Materiál obežného kolesa: kompozit PPO-20GF.
• Mechanická upchávka: BBVP.
• Napájanie: 1 x 220-240 V, 50 Hz.
• Príkon P1: 1390 W.
• Menovitý výkon P2: 1 kW.
• Menovitý prúd: 6,1 A.
• Rozbehový prúd: 28,4 A.
• Menovité otáčky: 2870 ot./min.
• Stupeň krytia čerpadla: IP44.
• Izolačná trieda: F.
• Dĺžka kábla: 1,5 m.
• Zástrčka: Schuko typ E/F (CEE 7/7).
• Čistá hmotnosť: 14,8 kg.
• Certifikácie: CE a EAC.

Aplikácie JP 5-48 PM START

Vďaka samonasávacej schopnosti a automatickému riadeniu pomocou PM1 je táto tlaková zostava vhodná pre rôzne aplikácie zásobovania vodou v domácnostiach a záhradách.

• Zvýšenie tlaku v domácich inštaláciách.
• Zásobovanie vodou pre domy.
• Zavlažovanie záhrad.
• Využitie dažďovej vody.
• Čerpanie z nádrží a cisterien.
• Inštalácie, kde sa vyžaduje automatické spúšťanie a zastavovanie podľa spotreby.

Kompaktné riešenie na zvýšenie tlaku vody

Grundfos JP 5-48 PM START spája v jednom celku vysoko výkonné samonasávacie čerpadlo s elektronickým regulátorom PM1. Automatické spustenie pri 1,5 baru, ochrana proti chodu nasucho, ochrana proti častému spínaniu a integrovaná spätná klapka umožňujú praktický systém na automatizáciu dodávky vody.

S menovitým prietokom 5 m³/h, dopravnou výškou 45,6 metra, nasávaním až do 8 metrov a telesom z nehrdzavejúcej ocele AISI 304 je JP 5-48 PM START obzvlášť vhodný pre tých, ktorí hľadajú robustnú tlakovú zostavu Grundfos pripravenú na domáce aplikácie, zavlažovanie a využitie vody.
