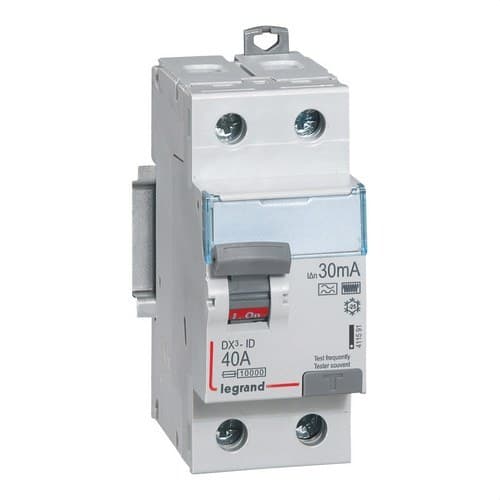

Diferenciál DX3 2P 40A 30mA Trieda HPI

Diferenčni odklopnik Legrand DX³ 411591 je zasnovan za zaščito ljudi pred električnimi tveganji, povezanimi z uhajalnimi tokovi proti zemlji. Ima 2 pola, nazivni tok 40 amperov, diferenčno občutljivost 30 miliamperov in nazivno napetost 230 voltov izmeničnega toka.

Ta model spada v serijo diferenčnih odklopnikov visoke imunosti HPI podjetja Legrand, ki jih proizvajalec trenutno označuje kot tip F. Njegova zasnova zagotavlja večjo odpornost proti neželenim izklopom, ki jih povzročajo električne motnje, hkrati pa omogoča zaznavanje različnih oblik preostalega toka.

Tip F HPI z okrepljeno imunostjo

Legrand 411591 je posebej zasnovan za inštalacije, kjer lahko nastajajo motnje, ki pri običajnih diferenčnih odklopnikih povzročijo neželene izklope.

Tip F omogoča zaznavanje izmeničnih preostalih tokov, pulzirajočih enosmernih tokov in visokofrekvenčnih preostalih tokov ter zagotavlja zaščito, prilagojeno inštalacijam z elektronskimi napravami in bremeni, ki vključujejo močnostno elektroniko.

Poleg tega njegova okrepljena odpornost proti neželenim izklopom prispeva k ohranjanju neprekinjenega delovanja v inštalacijah, izpostavljenih določenim električnim motnjam.

Občutljivost 30 miliamperov

Diferenčni odklopnik ima nazivni diferenčni tok 30 miliamperov, vrednost, ki se običajno uporablja za dodatno zaščito ljudi pred nevarnostjo električnega udara zaradi uhajalnih tokov.

Napravа stalno nadzoruje ravnotežje med tokom, ki vstopa v tokokrog, in tokom, ki iz njega izstopa. Ko zazna preostali tok, večji od nastavljenega praga, povzroči izklop tokokroga.

Poleg prispevka k zaščiti pred električnim stikom diferenčni odklopnik pomaga zmanjšati tveganja, povezana s stalnimi okvarnimi tokovi proti zemlji, ki bi lahko povzročili segrevanje ali požar.

Diferenčni odklopnik z 2 poloma in 40 amperi

Referenca 411591 ima bipolarno konfiguracijo z 2 poloma za inštalacije z 230 volti in dopušča nazivni tok do 40 amperov.

Njegova izvedba omogoča hkratni odklop vodnikov, povezanih z zaščitenim tokokrogom, kar olajša izolacijo inštalacije ob pojavu uhajanja ali kadar je treba izvesti vzdrževalna dela.

Pomembno: diferenčni odklopnik brez zaščite pred preobremenitvami

Legrand DX³ 411591 je diferenčni odklopnik brez vgrajene zaščite pred prevelikimi tokovi. Njegova glavna funkcija je zaznavanje uhajalnih tokov proti zemlji.

Zato ga je treba kombinirati z ustreznimi zaščitnimi napravami proti preobremenitvam in kratkim stikom, kot je pravilno dimenzioniran termomagnetni odklopnik.

Odpornost proti kratkemu stiku 10 kiloamperov

Napravа ima odpornost proti kratkemu stiku 10 kiloamperov in sposobnost odpornosti na impulzne tokove 3 kiloamperov, skladno s tehničnimi specifikacijami, ki jih navaja Legrand.

Njena nazivna izolacijska napetost je 250 voltov, impulzna prenapetostna vzdržna napetost pa dosega 4 kilovolte.

Modularna izvedba za DIN letev

Diferenčni odklopnik je pripravljen za montažo na DIN letev v električnih omaricah in zavzema 2 modula. Ima pritrdilne elemente tako na zgornji kot spodnji strani za lažjo montažo in demontažo na letev.

Njegova vgradna globina je 44 milimetrov, približne mere pa so 35,6 milimetra širine, 94,8 milimetra višine in 77,8 milimetra globine.

Priključitev s vijačnimi sponkami

Legrand 411591 uporablja vijačne priključne sponke. Napajanje se izvede prek zgornjih priključkov, priklop bremena pa prek spodnjih priključkov.

Omogoča priklop večžilnih vodnikov s preseki med 0,75 in 35 kvadratnimi milimetri ter togih vodnikov med 0,75 in 50 kvadratnimi milimetri, kar olajša njegovo vključitev v električne omarice z različnimi preseki kablov.

Preizkusni gumb za preverjanje diferenčnega odklopnika

Napravа vključuje testni gumb, ki omogoča preverjanje pravilnega delovanja diferenčnega sprožilnega mehanizma. Legrand priporoča redno uporabo tega gumba za preverjanje delovanja diferenčne zaščite.

Vključuje tudi nosilec oznak za jasno identifikacijo tokokroga in vizualni prikaz položajev vklopa in izklopa na upravljalni ročici.

Združljiv z dodatki serije DX³

Diferenčni odklopnik omogoča vgradnjo združljivih pomožnih naprav iz serije Legrand DX³, kar omogoča razširitev funkcij signalizacije, upravljanja ali nadzora glede na potrebe električne omarice.

Tehnične lastnosti Legrand 411591

• Blagovna znamka: Legrand.
• Serija: DX³.
• Referenca: 411591.
• EAN: 3245064115919.
• Vrsta izdelka: diferenčni odklopnik.
• Klasifikacija: tip F, HPI superimuniziran.
• Število polov: 2.
• Nazivni tok: 40 amperov.
• Diferenčna občutljivost: 30 miliamperov.
• Nazivna napetost: 230 voltov.
• Vrsta napetosti: izmenični tok.
• Frekvenca: 50 hercev.
• Odpornost proti kratkemu stiku: 10 kiloamperov.
• Odpornost na impulzni tok: 3 kiloamperov.
• Nazivna izolacijska napetost: 250 voltov.
• Impulzna vzdržna napetost: 4 kilovolte.
• Selektivna zaščita: ne.
• Kratkotrajna zakasnitev: da.
• Število modulov: 2.
• Montaža: DIN letev.
• Vgradna globina: 44 milimetrov.
• Širina: 35,6 milimetra.
• Višina: 94,8 milimetra.
• Skupna globina: 77,8 milimetra.
• Stopnja zaščite: IP20.
• Odpornost na udarce: IK04.
• Stopnja onesnaženja: 2.
• Delovna temperatura: med -25 in 60 stopinj Celzija.
• Temperatura skladiščenja: med -40 in 70 stopinj Celzija.
• Presek za večžilni vodnik: med 0,75 in 35 kvadratnimi milimetri.
• Presek za tog vodnik: med 0,75 in 50 kvadratnimi milimetri.
• Vrsta priključka: vijačne sponke.
• Barva: siva RAL 7035.
• Testni gumb: da.
• Združljiv z dodatno opremo: da.

Superimuniziran diferenčni odklopnik za inštalacije z elektronskimi napravami

Legrand DX³ 411591 združuje občutljivost 30 miliamperov s tehnologijo tipa F HPI z okrepljeno imunostjo, zaradi česar je posebej primerna rešitev za tokokroge, kjer so prisotne elektronske naprave, ki lahko povzročajo motnje ali bolj zapletene preostale tokove kot pri običajnih bremenih.

Njegova izvedba z 2 modula, montaža na DIN letev, nazivni tok 40 amperov, testni gumb in združljivost z dodatki DX³ olajšajo integracijo v stanovanjske in terciarne električne omarice, ki zahtevajo diferenčno zaščito z večjo odpornostjo proti neželenim izklopom.
