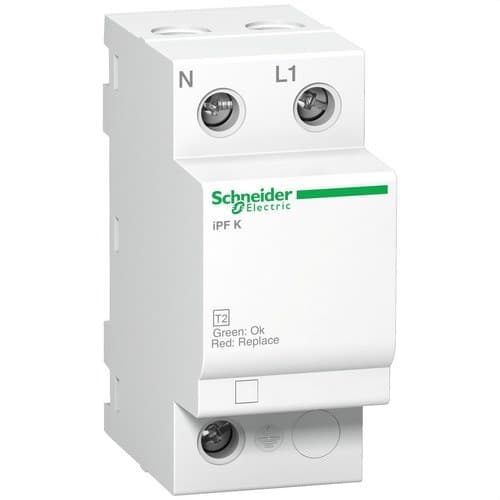

Prepäťová ochrana typ 2 Acti9 iPFK40 40KA 340V 1P+N

Schneider Electric Acti9 iPF K A9L15687 prehodni prenapetostni zaščitnik je naprava SPD tipa 2 v konfiguraciji 1P+N, zasnovana za zaščito električnih inštalacij in priključenih naprav pred prehodnimi prenapetostmi, ki jih povzročajo atmosferski pojavi ali preklopi v omrežju. Ponuja največji odvodni tok Imax 40 kA, nazivni odvodni tok In 15 kA in najvišjo zaščitno raven Up manjšo od 1,5 kV. Namenjen je enofaznim omrežjem 230 V AC s sistemoma ozemljitve TT in TN-S.

Referenca A9L15687 spada v serijo Acti9 iPF K podjetja Schneider Electric in združuje tehnologiji MOV + GDT za zagotavljanje zaščite med fazo, nevtralnim vodnikom in ozemljitvijo. Njegova monoblok zasnova z 2 moduli, montaža na DIN letev, optični indikator stanja in kompaktne dimenzije omogočajo enostavno vgradnjo v stanovanjske, poslovne in terciarne električne razdelilnike.

Prehodni prenapetostni zaščitnik tipa 2

Schneider Electric A9L15687 je razvrščen kot prenapetostni zaščitnik tipa 2 v skladu z IEC 61643-11.

SPD tipa 2 so namenjeni omejevanju prehodnih prenapetosti, ki dosežejo električno inštalacijo, ter zmanjšanju njihove amplitude, preden lahko vplivajo na priključene naprave.

Schneider Electric to napravo navaja za sekundarno zaščito bremen in za vgradnjo v kaskadi z drugimi zaščitniki, nameščenimi pred njo, kadar to zahteva zasnova prenapetostne zaščite.

Konfiguracija 1P+N za enofazna omrežja

Acti9 iPF K A9L15687 ima konfiguracijo 1P+N, primerno za enofazna omrežja s fazo in nevtralnim vodnikom.

• Konfiguracija: 1P+N.
• Nazivna napetost uporabe Ue: 230 V AC ±10 %.
• Frekvenca: 50/60 Hz.
• Sistemi ozemljitve: TT in TN-S.

Izbira omrežnega sistema je pri prenapetostnem zaščitniku bistvena, saj določa način povezave in usklajevanja zaščitnih elementov med fazo, nevtralnim vodnikom in ozemljitvijo.

Največji odvodni tok Imax 40 kA

Podatek 40 kA v komercialnem imenu ustreza največjemu odvodnemu toku Imax z valovno obliko 8/20 µs.

Schneider Electric navaja:

• Imax L-PE: 40 kA.
• Imax N-PE: 40 kA.
• Imax L-N: 40 kA.

Ta vrednost predstavlja največji impulzni tok, ki ga naprava lahko odvede v skladu s preskusnimi pogoji za SPD tipa 2.

Nazivni odvodni tok In 15 kA

Nazivni odvodni tok In je 15 kA z valovno obliko 8/20 µs.

• In L-PE: 15 kA.
• In N-PE: 15 kA.
• In L-N: 15 kA.

Zato je pomembno razlikovati dva glavna podatka:

• In = 15 kA: nazivni odvodni tok.
• Imax = 40 kA: največji odvodni tok.

40 kA v imenu izdelka ne smemo razlagati kot nazivni tok In.

Uc 340 V med fazo in nevtralnim vodnikom

Največja trajna obratovalna napetost Uc je odvisna tudi od načina priključitve:

• Uc med fazo in nevtralnim vodnikom L-N: 340 V AC.
• Uc med nevtralnim vodnikom in ozemljitvijo N-PE: 260 V AC.

Zato se komercialna oznaka 340 V nanaša posebej na največjo trajno napetost med fazo in nevtralnim vodnikom.

Zaščitna raven Up manjša od 1,5 kV

Zaščitna napetostna raven Up določa največjo preostalo napetost, ki se pojavi na SPD med standardiziranimi pogoji razelektritve.

Za A9L15687 Schneider Electric navaja:

• Up L-N: manjša od 1,5 kV.
• Up N-PE: manjša od 1,5 kV.

Čim nižja je ta vrednost glede na napetostno vzdržljivost zaščitenih naprav, tem večja je rezerva za omejevanje prenapetosti, ki dosežejo bremena.

Tehnologija MOV + GDT

Acti9 iPF K uporablja kombinacijo tehnologij:

• MOV: kovinsko-oksidni varistor.
• GDT: plinsko razelektritveno cev.

Ta arhitektura omogoča prilagoditev zaščite konfiguraciji 1P+N in sistemom ozemljitve TT ter TN-S, ki jih predvideva Schneider Electric.

Zaščita za omrežja TT in TN-S

Referenca A9L15687 je posebej namenjena omrežjem z naslednjima sistemoma ozemljitve:

• TT.
• TN-S.

Schneider Electric poudarja njegovo primernost za inštalacije z visokimi predvidenimi kratkostičnimi tokovi, če je uporabljen skupaj z ustrezno zaščito pred nadtokom.

Kratkostična zmogljivost Isccr 25 kA

Tehnični list navaja nazivni kratkostični tok Isccr 25 kA za SPD v skladu s koordinacijskimi pogoji, ki jih določa Schneider Electric.

Prenapetostni zaščitnik ne sme biti zamenjan z odklopnikom: A9L15687 sam po sebi ne vključuje magnetno-termične zaščite pred preobremenitvami in kratkimi stiki.

Priporočena rezervna zaščita

Schneider Electric predvideva naslednje povezane naprave:

• Odklopnik iK60N: 40 A, karakteristika C, Icu 6 kA.
• Talilna varovalka gG: 63 A, Icu 25 kA.

Končna izbira rezervne zaščite mora biti izvedena glede na razpoložljivi kratkostični tok, inštalacijo in pravila koordinacije, ki jih določa Schneider Electric.

Zaščita pred začasnimi prenapetostmi

Poleg impulznih preskusov Schneider Electric navaja vrednosti odpornosti proti določenim začasnim prenapetostim Ut:

• 337 V L-N: prenese 5 sekund.
• 442 V L-PE: prenese 5 sekund.
• 1.200 V N-PE: prenese 200 ms.
• 1.453 V L-PE: prenese 200 ms.

Te vrednosti so del standardiziranih lastnosti naprave in jih ne smemo razlagati kot dovoljene trajne obratovalne napetosti.

Čas odziva 25 ns ali manj

Acti9 iPF K A9L15687 ima čas odziva ≤25 ns, kar omogoča hitro reakcijo na prehodne napetostne impulze.

Učinkovitost končne zaščite je odvisna tudi od pravilne vgradnje SPD, dolžine in razporeditve ožičenja ter usklajenosti z drugimi zaščitnimi elementi sistema.

Optični indikator stanja

Naprava ima lokalno vizualno signalizacijo, ki omogoča preverjanje delovnega stanja zaščitnika med pregledi razdelilnika.

Ta referenca nima oddaljenega signalnega kontakta, zato se stanje nadzira lokalno na sami napravi.

Montaža na DIN letev

A9L15687 je zasnovan za montažo s sponko na DIN letev.

• Širina: 36 mm.
• Višina: 81 mm.
• Globina: 69 mm.
• Modularna širina: 2 modula po 18 mm.
• Koraki 9 mm: 4.
• Neto teža: približno 210 g.
• Barva: bela RAL 9003.

Njegov format z le dvema moduloma omogoča enostavno vgradnjo v razdelilnike, kjer je razpoložljiv prostor omejen.

Sponke za vodnike do 25 mm²

Zaščitnik uporablja tunelske sponke, nameščene zgoraj ali spodaj.

• Togi vodnik: do 25 mm².
• Gibki vodnik: do 16 mm².
• Gibki vodnik s tulcem: do 16 mm².
• Dolžina odstranitve izolacije: 11 mm.
• Privijalni moment: 3,5 Nm.

Pri prenapetostnih zaščitnikih je še posebej pomembno, da so povezave čim krajše in neposredne v skladu z navodili za vgradnjo, saj lahko induktivnost vodnikov poveča preostalo napetost, ki doseže naprave.

Stopnja zaščite

Schneider Electric navaja:

• Sprednji del: IP40 v skladu z IEC 60529.
• Sponke: IP20 v skladu z IEC 60529.
• Odpornost na udarce: IK03 v skladu z IEC 62262.

Napravo je treba vgraditi v ustrezen razdelilnik ali ohišje, da se doseže zahtevana stopnja zaščite inštalacije.

Okoljski pogoji delovanja

• Delovna temperatura: -25 do 60 °C.
• Skladiščna temperatura: -40 do 85 °C.
• Relativna vlažnost: 5-95 %.
• Delovna nadmorska višina: do 2.000 m.

Uporaba Schneider Electric A9L15687

Acti9 iPF K 40 se lahko uporablja kot del prenapetostne zaščite enofaznih inštalacij, združljivih z njegovimi električnimi lastnostmi.

Med možnimi uporabami so:

• Stanovanjski električni razdelilniki.
• Stanovanja in hiše.
• Poslovni prostori.
• Pisarniške stavbe.
• Terciarne inštalacije.
• Sekundarni razdelilniki.
• Občutljiva elektronska oprema.
• Sistemi klimatizacije.
• Naprave za krmiljenje in avtomatizacijo.
• Inštalacije v omrežjih TT ali TN-S.

Kaskadna zaščita

Schneider Electric navaja, da se ta SPD lahko uporablja za sekundarno zaščito bremen in se namesti v kaskadi glede na prenapetostne zaščitnike, nameščene na vhodu inštalacije.

Kaskadna arhitektura omogoča usklajevanje različnih ravni zaščite za postopno zmanjševanje prenapetosti, preden ta doseže najbolj občutljive naprave.

Tehnične značilnosti Schneider Electric A9L15687

• Blagovna znamka: Schneider Electric.
• Referenca: A9L15687.
• Serija: Acti9.
• Družina: Acti9 iPF K.
• Kratko ime: iPF K 40.
• Tip: prehodni prenapetostni zaščitnik SPD.
• Razred: Tip 2.
• Uporaba: električna distribucija.
• Konfiguracija: 1P+N.
• Združljiva omrežja: TT in TN-S.
• Tehnologija: MOV + GDT.
• Nazivna napetost Ue: 230 V AC ±10 %.
• Frekvenca: 50/60 Hz.
• Nazivni odvodni tok In: 15 kA.
• Največji odvodni tok Imax: 40 kA.
• Uc L-N: 340 V AC.
• Uc N-PE: 260 V AC.
• Up L-N: <1,5 kV.
• Up N-PE: <1,5 kV.
• Isccr: 25 kA.
• Čas odziva: ≤25 ns.
• Preostali tok proti zemlji Ipe: 0,003 mA.
• Lokalna signalizacija: optična.
• Oddaljena signalizacija: ne.
• Navedeni povezani odklopnik: iK60N 40 A karakteristika C, Icu 6 kA.
• Navedena povezana varovalka: gG 63 A, Icu 25 kA.
• Montaža: sponka na DIN letev.
• Širina: 36 mm.
• Višina: 81 mm.
• Globina: 69 mm.
• Modularna širina: 2 modula.
• Teža: približno 210 g.
• Barva: bela RAL 9003.
• Največji togi vodnik: 25 mm².
• Največji gibki vodnik: 16 mm².
• Dolžina odstranitve izolacije: 11 mm.
• Privijalni moment: 3,5 Nm.
• Sprednja zaščita: IP40.
• Zaščita na sponkah: IP20.
• Odpornost na udarce: IK03.
• Delovna temperatura: -25 do 60 °C.
• Skladiščna temperatura: -40 do 85 °C.
• Delovna nadmorska višina: do 2.000 m.
• Standard: IEC 61643-11:2011.
• Certifikati: CE in EAC.
• EAN: 3606480089831.

Zaščita tipa 2 40 kA za omrežja TT in TN-S

Schneider Electric Acti9 iPF K A9L15687 v samo dveh modulih združuje zaščito tipa 2 z Imax 40 kA, In 15 kA in Up manjšo od 1,5 kV. Njegova konfiguracija 1P+N in tehnologija MOV + GDT sta posebej prilagojeni enofaznim inštalacijam v omrežjih TT in TN-S.

Optični indikator omogoča vizualni pregled stanja, medtem ko kratkostična zmogljivost Isccr 25 kA in možnosti koordinacije z odklopnikom ali varovalko olajšajo vgradnjo v pravilno zasnovane razdelilnike.

Pomembno: A9L15687 ščiti pred prehodnimi prenapetostmi, vendar ne nadomešča magnetno-termičnega odklopnika, diferenčnega stikala niti zaščite pred trajno prenapetostjo, kadar je ta potrebna. Za doseganje predvidenih lastnosti je treba upoštevati omrežni sistem, rezervno zaščito, preseke vodnikov, ozemljitev in največje dolžine priključitve, ki jih določa Schneider Electric.
