Nastaviteľný časovač od 30 sekúnd do 10 minút

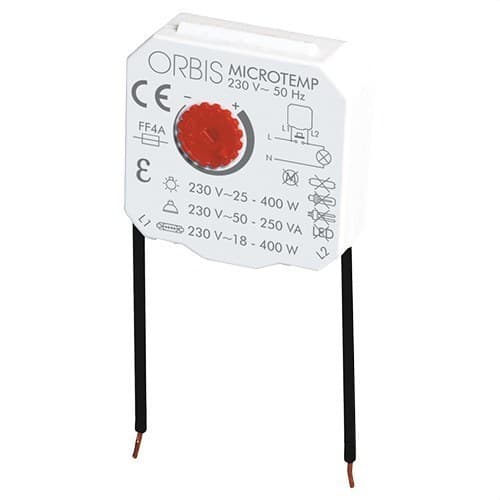

Časovnik Orbis MICROTEMP, referenca OB200004, je kompakten elektronski časovnik 230 V, zasnovan za avtomatizacijo vklopa in izklopa svetlobnih tokokrogov v nastavljivem obdobju od 30 sekund do 10 minut. Zaradi svoje majhne velikosti ga je mogoče namestiti skrito za tipkalo, v univerzalno dozo za mehanizem, razdelilno dozo, inštalacijsko dozo ali spuščen strop.

MICROTEMP uporablja priklop z le 2 žicama in na mestu namestitve ne potrebuje nevtralnega vodnika. Združljiv je s standardnimi tipkali, omogoča neomejeno število dodatnih tipkal in ima ponastavljivo časovno funkcijo, zato nov pritisk med ciklom ponovno zažene izbrani čas.

Nastavljiv čas od 30 sekund do 10 minut

Čas delovanja se nastavlja z gumbom na sprednji strani naprave. Razpon med 30 sekundami in 10 minutami omogoča prilagoditev vklopa za stopnišča, hodnike, skupne dvoriščne površine, sanitarije in druga območja, kjer mora osvetlitev svetiti le določen čas.

Ko izbrani čas poteče, MICROTEMP samodejno izklopi breme. Če med aktivnim časovnikom ponovno pritisnete tipkalo, se cikel znova začne od začetka.

Namestitev z 2 žicama in brez nevtralnega vodnika

Ena glavnih značilnosti MICROTEMP-a je priklop samo z dvema vodnikoma. Naprava se poveže vzporedno s tipkalom in ne potrebuje nevtralnega vodnika v dozi za mehanizem.

Takšna konfiguracija olajša vgradnjo v določene obstoječe inštalacije, kjer sta prisotna le faza in povratni vod za razsvetljavo, brez večjih posegov v ožičenje.

Skrita montaža v dozo za mehanizem ali razdelilno dozo

Ohišje časovnika meri približno 40 x 40 x 14 mm, zato ga je mogoče namestiti za tipkalo v univerzalno dozo ali vgraditi v razdelilno dozo, inštalacijsko dozo ali spuščen strop.

Ko je MICROTEMP nameščen, ostane skrit, uporabnik pa še naprej upravlja osvetlitev s klasičnimi tipkali, brez potrebe po vidnem posebnem mehanizmu.

Združljiv z vsakim standardnim tipkalom

Orbis navaja združljivost s konvencionalnimi tipkali na trgu. Poleg tega je mogoče namestiti neomejeno število dodatnih tipkal, kar omogoča upravljanje istega tokokroga z različnih točk na stopnišču, hodniku ali skupnem prostoru.

Prav tako podpira osvetljena tipkala v skladu s konfiguracijo, ki jo določa proizvajalec.

Ponastavljivo časovno delovanje

Ponastavljivo delovanje omogoča samodejno podaljšanje obdobja osvetlitve. Ko med aktivnim časovnim ciklom ponovno pritisnete tipkalo, MICROTEMP začne nov celoten cikel z enakim nastavljenim časom.

Ta funkcija je še posebej uporabna na stopniščih in v skupnih prostorih, saj lahko različni uporabniki ob vstopu v prostor ponovno zaženejo časovnik.

Uporaba kot stopniščni avtomat in časovnik

Poleg uporabe kot stopniščni avtomat Orbisova navodila predvidevajo različne načine priklopa, da ga je mogoče uporabiti kot časovnik ob vklopu ali izklopu.

Zasnova omogoča med drugim pretvorbo določenih dolgih impulzov v krajše časovno omejene impulze, vedno v skladu z električnimi shemami, ki jih navaja proizvajalec.

Zasnovan za žarnice z žarilno nitko in halogenske svetilke

MICROTEMP uporablja elektronski izhod s polprevodnikom. Zaradi delovanja z 2 žicama Orbis določa natančne minimalne in maksimalne obremenitve, ki jih je treba upoštevati.

• Žarnice z žarilno nitko: od 25 do 400 W.
• Nizkonapetostne halogenske sijalke 12 V AC: od 50 do 250 VA.
• Halogenske sijalke 230 V AC: od 18 do 400 W.

Ni združljiv z LED ali elektronskimi bremeni

Pomembno je upoštevati, da Orbis MICROTEMP ni zasnovan za vse vrste razsvetljave. Proizvajalec izrecno navaja, da se ne sme uporabljati z elektronskimi bremeni.

• LED razsvetljava: ni združljiva.
• Fluorescenčne sijalke: niso združljive.
• Varčne sijalke CFL: niso združljive.
• Elektronski downlighti: niso združljivi.
• Motorji: niso združljivi.
• Releji: niso združljivi.

Za inštalacije z LED razsvetljavo ali elektronskimi bremeni je treba uporabiti Orbisove časovnike, posebej pripravljene za te tehnologije.

Preklopna zmogljivost 1,5 A

MICROTEMP ponuja preklopno zmogljivost 1,5 A pri 230 V AC. Njegov preklopni element je polprevodniški, zato je treba upoštevati tako največjo jakost toka kot tudi navedene minimalne in maksimalne razpone moči za vsako združljivo breme.

Zaščita z notranjo varovalko

Naprava ima hitro varovalko tipa F 4 A za notranjo zaščito. Ta varovalka ni zamenljiva, zato ni namenjena zamenjavi s strani uporabnika.

Nizka lastna poraba

Poraba časovnika je približno 0,5 W, kar ustreza 5,5 VA. Deluje z napajanjem 230 V AC in frekvenco 50 Hz.

Zaščita IP20 za notranje inštalacije

MICROTEMP ima stopnjo zaščite IP20 po EN 60529 in razred II, ko je pravilno nameščen. Namenjen je notranjim prostorom in zaščiteni vgradnji v dozo za mehanizem, inštalacijsko dozo ali ustrezno ohišje.

Njegovo delovno temperaturno območje je med -10 in +50 °C, za transport in skladiščenje pa dopušča temperature od -20 do +60 °C.

Tehnične lastnosti Orbis MICROTEMP OB200004

• Blagovna znamka: Orbis.
• Referenca: OB200004.
• Model: MICROTEMP.
• Tip: elektronski časovnik / stopniščni avtomat.
• Napajanje: 230 V AC.
• Frekvenca: 50 Hz.
• Časovno območje: od 30 sekund do 10 minut.
• Ponastavljivo časovno delovanje: da.
• Namestitev: 2 žici.
• Potrebni nevtralni vodnik: ne.
• Dodatna tipkala: neomejeno.
• Združljivost s standardnimi tipkali: da.
• Vrsta izhoda: polprevodnik.
• Preklopna zmogljivost: 1,5 A pri 230 V AC.
• Lastna poraba: 5,5 VA, približno 0,5 W.
• Notranja zaščita: hitra varovalka F 4 A, nezamenljiva.
• Žarnice z žarilno nitko: 25-400 W.
• Halogenska obremenitev 12 V AC: 50-250 VA.
• Halogenska obremenitev 230 V AC: 18-400 W.
• Združljivost s fluorescenčnimi sijalkami: ne.
• Združljivost s CFL: ne.
• Združljivost z elektronskimi downlighti: ne.
• Združljivost z LED: ne.
• Združljivost z motorji: ne.
• Združljivost z releji: ne.
• Montaža: skrita v dozi za mehanizem, inštalacijski dozi, razdelilni dozi ali spuščenem stropu.
• Približne mere ohišja: 40 x 40 x 14 mm.
• Presek vodnika: 1 mm².
• Neto teža: 22 g.
• Stopnja zaščite: IP20 po EN 60529.
• Zaščitni razred: razred II ob pravilni montaži.
• Delovna temperatura: -10 do +50 °C.
• Temperatura transporta in skladiščenja: -20 do +60 °C.

Skrito časovno delovanje brez spreminjanja vidnega mehanizma

Orbis MICROTEMP OB200004 omogoča dodajanje samodejnega izklopa v inštalacijo ob ohranitvi klasičnih tipk. Njegova majhna velikost omogoča skrito vgradnjo za mehanizem, priklop z 2 žicama pa uporabo v inštalacijah, kjer na tej točki ni na voljo nevtralnega vodnika.

Časovno območje od 30 sekund do 10 minut, ponastavljivo delovanje in možnost priklopa več tipkal ga naredijo posebej praktično rešitev za stopnišča, skupna dvorišča, hodnike in druge prehodne prostore, opremljene z žarnicami z žarilno nitko ali halogenskimi svetilkami.

Pomembno: MICROTEMP ni združljiv z LED razsvetljavo, fluorescenčnimi sijalkami, CFL, elektronskimi downlighti, motorji ali releji. Pred namestitvijo je treba preveriti, ali je breme znotraj minimalnih in maksimalnih razponov, ki jih navaja Orbis.
